MDC Precision陶瓷真空断路器特高压电气隔离器聚变能源应用

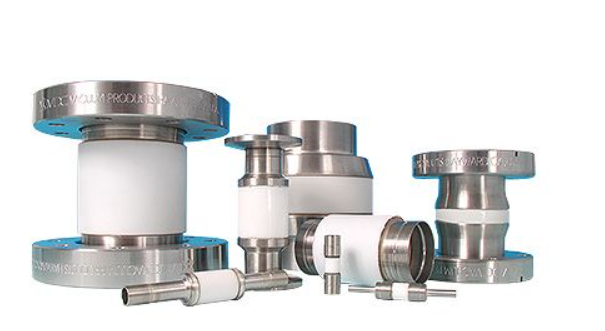

陶瓷真空断路器，8kV，3.50 英寸（88.9 毫米）内径可焊接
MDC Precision 为要求苛刻的超高真空 （UHV） 应用和环境提供全系列真空断路器，也称为电气隔离器。真空断路器由钎焊到绝缘陶瓷管两端的金属适配器组成，在导电金属端之间提供电压隔离，真空断路器在真空室和其他外部组件之间提供电气断路，并为真空系统中的敏感组件提供静电放电 （ESD） 保护。
使用高纯度氧化铝陶瓷绝缘体与低膨胀金属可伐®套管适配器密封粘合而成，电气断路器使用 MDC 专有的 UHV 钎焊技术连接到其他真空部件，例如法兰、波纹管、腔室和可焊件。使用的所有材料和钎焊合金都是真空级的，并根据其特定特性和保持密封完整性的能力进行选择，以便在苛刻的应用和环境中使用。必须遵守每分钟 25°C 的最大热梯度，以保持密封件的使用寿命。可焊接真空断路器通常使用以下熔合工艺之一进行安装：激光、电子束或 TIG 焊接。
MDC Precision陶瓷真空断路器特高压电气隔离器聚变能源应用特征
- 可焊接安装
- 锥形陶瓷-金属密封设计几何形状
- 特高压兼容材料
自选
- 根据要求定制配置
- 风箱
- 非磁性、316LN 和钛材料
- 焊接适配器，304SS （1.4301 |UNS S30400） 不锈钢
好处
- 增强密封接头完整性
- 卓越的密封性和性能
- 高纯度和可靠性
MDC Precision陶瓷真空断路器特高压电气隔离器聚变能源应用规格
材料
- 套筒 Kovar （UNS K94610）
- 绝缘体 92% min 氧化铝陶瓷
真空范围 1 x 10-10 Torr UHV
温度等级
Del-Seal ConFlat （CF） -100°C 至 450°C
ISO 和 Kwik 法兰 （KF） -20°C 至 150°C
可焊接 -100°C 至 450°C
电压 8,000V DC 最大
重量 1.25 磅 |0.6 公斤
符合 RoHS / REACH 标准
参考0040702
应用
- 聚变能源
- 粒子加速器
- 研究设备
- 特高压
