真空绝缘套管与真空室穿壁件
真空室穿壁件
真空绝缘套管
真空绝缘套管与真空室穿壁件
用于真空系统的电气绝缘套管与穿壁件
MDC将陶瓷管两端钎焊有金属管件的真空组件，按其直径划分为电气绝缘套管或真空室穿壁件。这些组件对于真空系统至关重要，可在保持结构完整性和真空兼容性的同时，提供电气绝缘。
直径小于 2.5 英寸（63.5 毫米）的组件被归类为电气绝缘套管，为真空环境中的电路隔离提供了紧凑的解决方案。对于更大直径的应用，直径超过 2.5 英寸的组件则被归类为真空室穿壁件，旨在满足更高功率或更复杂的真空馈通需求。
MDC的电气绝缘套管和真空室穿壁件采用高纯度陶瓷和精密钎焊金属管制造，确保可靠的气密密封和出色的电气绝缘性能。这些组件广泛应用于科学仪器、工业真空系统以及需要同时保持真空密封性和电气隔离性的专业应用中。
MDC电气绝缘套管系列为低温、液体和真空应用环境提供全面的解决方案，在各类科学与工业系统的传输线路中起着至关重要的电气隔离作用。
低温绝缘套管专为低至-200°C（-328°F）的液氮环境设计。其采用薄金属过渡段以保证热弹性，但压差不得超过15 PSI（1.03 bar）。此类套管适用于TIG焊接，可承受25°C/min（45°F/min）的中等升温速率。
液体绝缘套管专用于冷却液传输，最高可承受75 PSIG（5.17 bar）的压力。通常采用焊接或低温钎焊方式安装，其安全热限值保持在700°C（1292°F）以下。
真空绝缘套管适用于超高真空（UHV）管路，兼容激光焊、电子束焊或TIG焊接方法。这些部件可在450°C（842°F）下烘烤以进行真空处理，但由于潜在的腐蚀风险，不建议长时间暴露在高温环境中。
所有MDC绝缘套管均可提供可焊接型、Conflat®（CF）法兰型和ISO KF Kwik-Flange™快速法兰型接口，便于集成到各种真空系统中。
行业应用
MDC电气绝缘套管是低温技术、半导体制造、粒子加速器、聚变研究及分析仪器的理想选择。其在极端热力和压力条件下保持电气隔离的能力，使其成为UHV系统中的关键组件。模块化设计和标准法兰选项使其能够无缝集成到定制或现有真空系统中，支持严苛的科学与工业领域的创新应用。

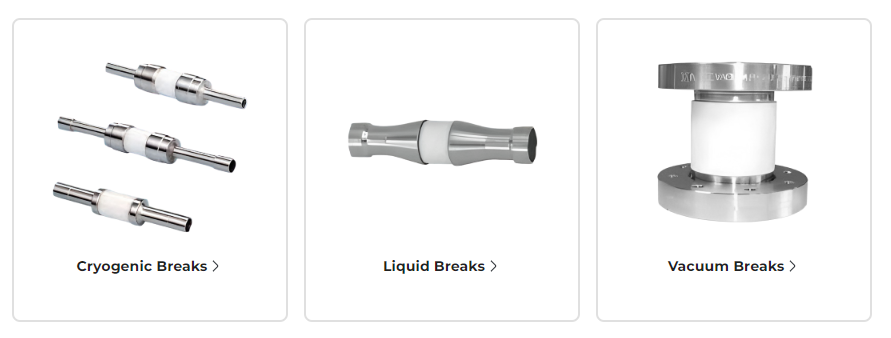

低温绝缘套管
液体绝缘套管
真空绝缘套管
