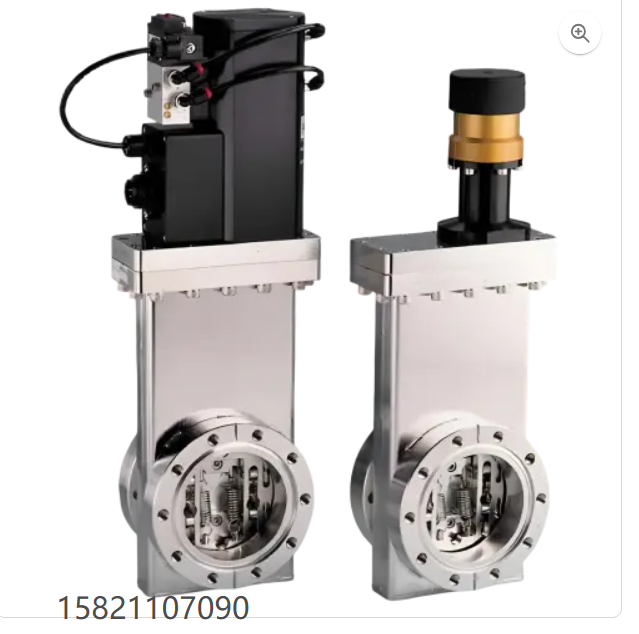

MDC 超高真空阀门 3 inch 阀门

PART	VACUUM SERIES	ACTUATOR	PORT FLANGE	FLANGE SIZE	FLANGE THREAD	BONNET SEAL
302003	UHV	MANUAL	CONFLAT	4-5/8	UNF	METAL

302015	UHV	MANUAL	CONFLAT	4-5/8	METRIC	METAL

303003	UHV	PNEUMATIC	CONFLAT	4-5/8	UNF	METAL

303015	UHV	PNEUMATIC	CONFLAT	4-5/8	METRIC	METAL

300003	HV	MANUAL	CONFLAT	4-5/8	UNF	FKM

300015	HV	MANUAL	CONFLAT	4-5/8	METRIC	FKM

306004	HV	MANUAL	ISO	NW80	METRIC	FKM

304001	HV	MANUAL	ASA	ASA3	UNC	FKM

301003	HV	PNEUMATIC	CONFLAT	4-5/8	UNF	FKM

301015	HV	PNEUMATIC	CONFLAT	4-5/8	METRIC	FKM

307004	HV	PNEUMATIC	ISO	NW80	METRIC	FKM

305001	HV	PNEUMATIC	ASA	ASA3	UNC	FKM

主要特点

■ 兼容特高压和高压的结构

■ 3 英寸（76.2 毫米）圆形端口，可选配 2-3/4 英寸（69.85 毫米）Conflat 或 ISO NW40（40 毫米）快装法兰连接

■ 300 系列不锈钢阀体，内部接头采用 TIG 焊接

■ 可选手动或电动气动驱动方式

■ 专利 C-Loc® 和 UniLoc™锁定机构，确保无振动运行

■ 120VAC 气动控制电磁阀

■ OFE 铜和 FKM 弹性体阀盖密封件，实现无泄漏性能

■ 焊接 AM-350 不锈钢波纹管，具有高循环寿命和耐用性

■ 内外表面电解抛光

■ 干膜润滑轴承，减少磨损

可选特点包括：

■ 模块化机电位置指示器

■ 240VAC 或 24VDC 电磁阀控制选项

■ 阀体粗抽端口，增强系统集成性

■ 250°C（482°F）高温 Kalrez® 弹性体密封件

Material
Body, Carriage & Gate	300 Series SS
Bellows	AM-350 ss
Air Cylinder	Teflon® coated Aluminum
Bolts	300 Series ss, silver plated
Gaskets
Bonnet UHV / HV	OFE Copper / FKM elastomer
Gate	FKM or optional Kalrez® 4079 elastomer
Piston	FKM elastomer
Electropneumatic Actuator
Air Pressure	70 to 100 psig
Air Control Valve	410 Series Humphrey solenoid valve
Solenoid Power	120VAC, 50/60Hz, 4W
Power Loss	Valve closes
Position Indicators	Mechanical, vernier adjustable, hinged-roller type micro switches suitable for 5A, 120/240VAC
Vacuum
Range	1×10-11 Torr
Leak Test	2×10-10 cc/sec of He
Temperature Range
Bakeability under vacuum in Open-Closed positions, with the following Bonnet-Gate seal combinations
UHV	200°C Open /150°C Closed / Copper Bonnet / FKM Gate
UHV	250°C Open /200°C Closed / Copper Bonnet / Kalrez® Gate
HV	150°C Open /150°C Closed / FKM Bonnet / FKM Gate
