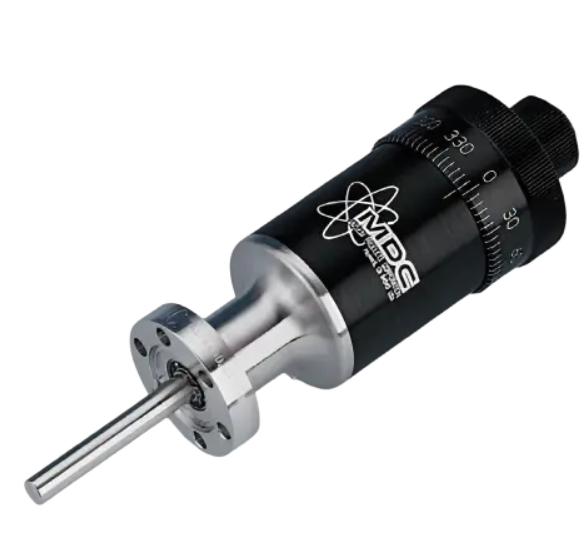

美国 MDC 670000 真空传通件 旋转运动馈通件 1.33法兰
零件编号/SKU：670000
参考编号：BRM-133
本旋转运动传通件可实现样品或装置的真空环境下连续旋转定位。其配备1.33英寸（33.8毫米）CF DN16 ConFlat法兰接口，采用真空兼容材料制造，包括304不锈钢、阳极氧化铝及AM 350焊接波纹管密封件。旋转位置通过360°激光蚀刻刻度筒测量，刻度间隔为5°。轴承支撑与偏轴摆动设计确保在最高50盎司英寸扭矩下实现20转/分钟的稳定旋转。该穿墙件可承受最大6磅轴向载荷与10磅侧向载荷，兼容低至1×10⁻¹¹托的超高真空环境，并支持100°C烘烤。提供手动/电动驱动模式，电机控制单元可单独选购。
材料
法兰/执行器主体 304不锈钢/阳极氧化铝
轴封 AM 350焊接波纹管
真空范围 UHV/HV 1×10⁻¹¹托/1×10⁻⁸托
温度范围 UHV / HV -20°C 至 100°C
UHV设备在移除执行器后可烘烤至230°C，电动模式下最高30°C
转速 20 rpm
扭矩 最大50盎司英寸
轴向载荷 最大6磅
侧向载荷 最大10磅
