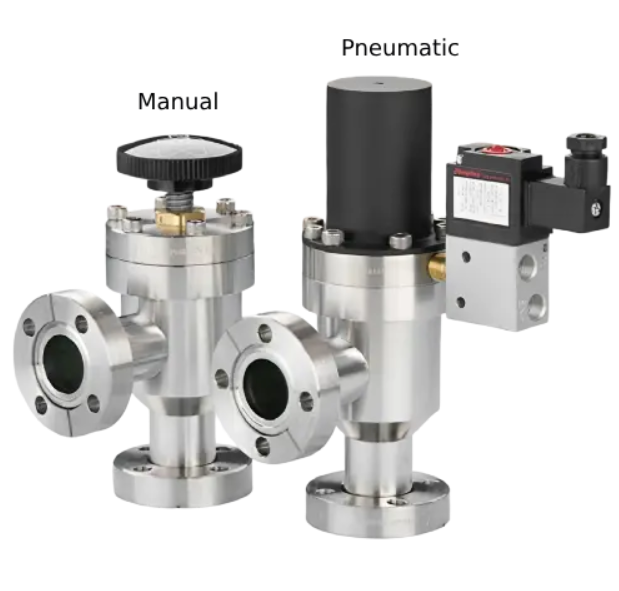

美国 MDC 310073 角阀 1英寸口径 高压型 手动操作 ISO NW25法兰接口
这款高压角阀配备1英寸（25.4毫米）端口开口及手动执行器，可实现真空隔离。其采用ISO NW25端口法兰DN25接口与FKM阀盖密封结构，适用于科研、半导体及工业领域的集成应用。该高压等级阀门专为需要可靠密封且符合法兰标准的工艺流程设计，通过精密制造确保性能稳定，可满足各类精密真空控制需求。
标准特性：
提供超高真空（UHV）和高真空（HV）系列
连接选项：Conflat® 2-1/8英寸金属密封法兰（53.98毫米）、ISO NW25弹性体密封法兰、1英寸管焊（25.4毫米）
手动及电气动执行器实现灵活控制
集成120VAC气控电磁阀支持自动化运行
采用OFE铜金属与FKM弹性体阀盖密封
焊接波纹管执行器密封确保真空密封性
坚固TIG焊接内部接合结构
内外表面电解抛光处理，兼具耐腐蚀性与洁净度
可选配置：
机电式位置指示器
磁簧开关位置指示器
适用于240VAC及24VDC系统的气控电磁阀
耐高温250°C（482°F）Kalrez®弹性体阀芯密封
材料
法兰 304不锈钢
阀体 304不锈钢
气缸 特氟龙®涂层铝合金
执行器密封件 AM-350焊接波纹管
阀盖垫片 OFE铜或氟橡胶弹性体
阀芯垫片 氟橡胶或Kalrez® 4079弹性体
气动执行器垫片：FKM弹性体
螺栓：300系列不锈钢
电液执行器
气压：70至100 psig
空气控制阀：1/4“至1-1/2” 310系列汉弗莱电磁阀
空气控制阀：2“至10” 410系列汉弗莱电磁阀
电磁阀电源 120VAC 50/60Hz，4瓦
断电阀门关闭
位置指示器，电磁式 0.5A，120VAC，最大10W
位置指示器，机械式 5A，120/240VAC 微动开关
端口紧固
螺栓型 镀银12角内六角螺栓
螺母型 六角螺母
Fastening Torque(CF)端口法兰紧固扭矩
8-32 UNC 7磅·英尺
.250-28 UNF 12磅·英尺
.312-24 UNF 15磅·英尺
.375-24 UNF 26磅-英尺
真空度
范围 至1×10⁻¹¹托
泄漏测试 2×10⁻¹⁰ cc/秒（氦气）
温度范围…
耐烘烤性（真空环境下，开/闭状态）
以下阀盖/阀芯密封组合：
UHV系列（铜/FKM密封）：开位200°C/闭位150°C
UHV系列（铜/Kalrez®密封）：开位250°C/闭位200°C
HV系列（FKM/FKM密
