Mcallister Technical Services 超高真空倾斜台 McTilt 800
咨询热线 15821107090
两款 McTilts 均配备分辨率为 0.005° 的编码器，可实现远程位置的角度精度控制。其他型号还包含 XY 平移功能，所有部件均采用步进电机驱动且同样配备编码器。
规格与说明
通常，安装在真空室法兰上的探针或其他设备无法精确到达真空室内的指定点。这可能是由于末端的质量使设备弯曲和 / 或真空室端口对准不准确所致。
为解决这一问题，我们推出了 McTilt 系列端口对准器，它可安装在设备与真空室端口之间。

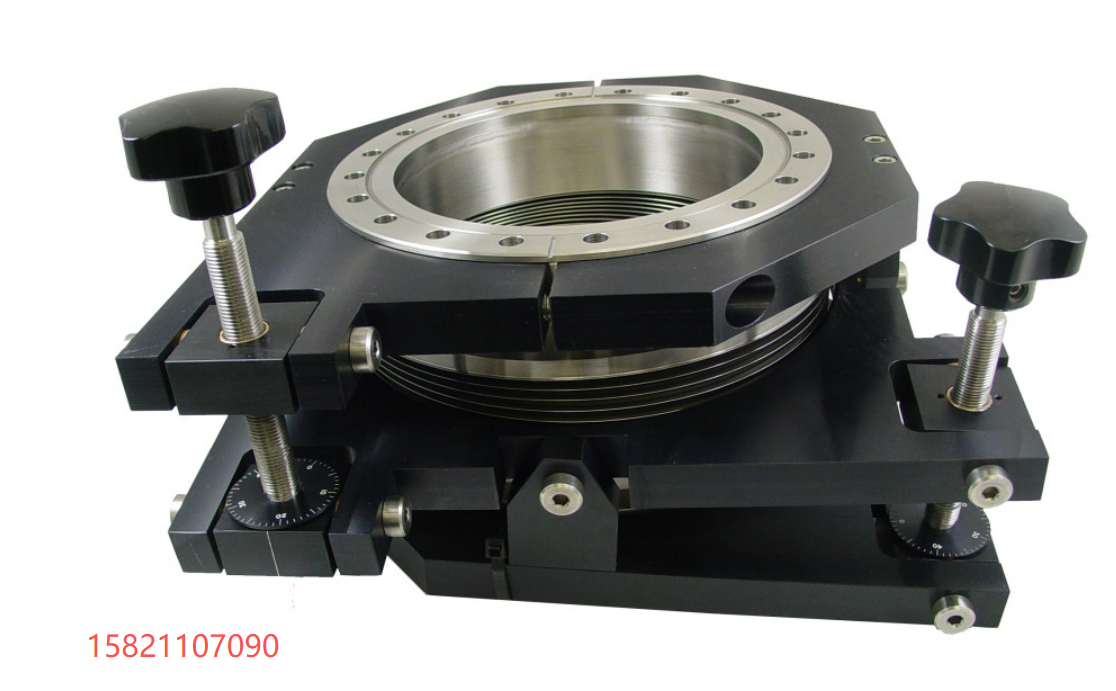

McTilt 是市面上最优质的两轴倾斜台。从自润滑枢轴轴承到坚固的结构，每一处都彰显着高品质。配有 8 英寸扁平法兰的 McTilt200（如图所示），其总高度（4.75 英寸（121 毫米））在市场上所有类似的万向架中是最短的。所有万向架的内部通径（ID）都经过精心设计，以提供最大的间隙。此外，我们还提供电动版本和超重型版本，且尺寸几乎可以任意定制。
McTilt 有五种标准尺寸，同时也提供其他定制尺寸。标准法兰尺寸从 2 又 3/4 英寸（CF38）到 10 英寸（CF200）不等。所有版本均可完全烘烤至 210°C。
配有 4.5 英寸、6 英寸、8 英寸和 10 英寸扁平法兰的 McTilt 采用焊接波纹管。这进一步减小了总高度，并提供了最大的内部通径，但并未增加成本。事实上，带有焊接波纹管的 McTilt 通常比其他制造商生产的带有成型波纹管的产品成本更低。所有 McTilt 在两个轴向上的总倾斜范围均为 20°（±10°）。
超重型
坚固的 McTilt 设计理念非常适合按比例放大到更大尺寸。下图中的这些万向节均采用 14 英寸（CF300）法兰，由步进电机驱动，上方的万向节包含 30 英寸（762 毫米）的 Z 轴（垂直）行程，在举起 600 磅（270 千克）负载的情况下，120 秒内可完成该行程。
・型号：McTilt 800
・净内径：5.87 英寸（149 毫米）
・总长度：4.75 英寸（121 毫米）
