Mcallister IR-2000真空系统烘烤装置

IR-2000内置加热器使用说明

产品概述

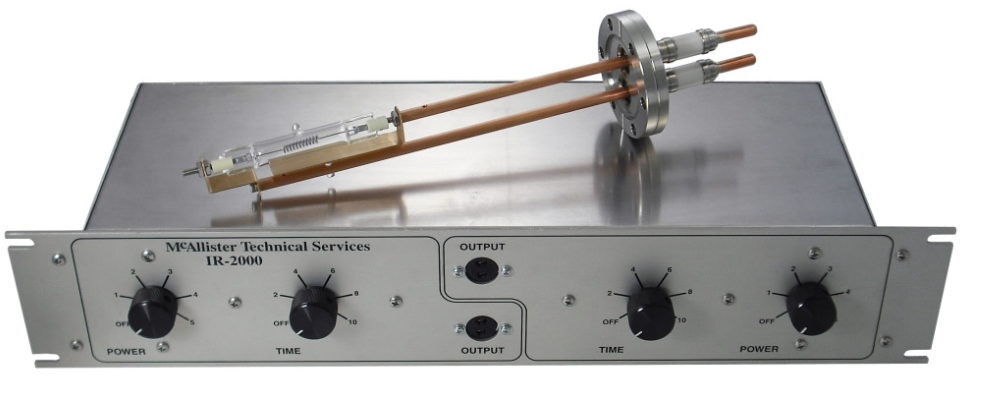

IR-2000真空系统烘烤装置专为替代传统笨重烘箱和加热带而设计，适用于高真空系统除气处理。该设备采用小型高功率石英灯作为内部热源，置于真空系统内部工作，可100%利用灯管辐射热能，相比传统烘箱或加热带能显著缩短达到烘烤温度所需时间。内部加热方式有效减少达到本底真空所需的除气时间。加热元件牢固安装于标准Conflat法兰，操作时请注意避免触碰、损坏或污染灯管，否则可能降低加热效率。

安全警告
本系统采用两个独立安装的石英灯，用于真空室内部除气。长时间运行时，真空室及馈通引脚会产生高温，接触可能导致严重烫伤。务必确保人员远离高温表面。

安装指南

1. 开箱检查：设备发货时灯管与主体分开包装以防运输损坏

2. 灯管安装：

   • 小心拆开石英灯包装，避免徒手接触玻璃部位（指印会导致早期失效或加热效率下降）

   • 抬起灯座上盖插入灯管，注意保护陶瓷端头

   • 确保灯管密封凸起部位背离金属反射罩方向

3. 系统集成：

   • 将组件安装于2-3/4″外径×1-1/2″内径法兰

   • 检查与真空系统内部设备的间隙

   • 连接馈通电源引线（双灯工作时需12安培电流）

4. 控制单元：可机架安装或独立放置

操作流程

1. 启动真空泵系统

2. 设置定时器（1-12小时可调）：

   • 小于2小时设置：先将旋钮转过2小时位置再回调

3. 功率调节：先将功率旋钮调至超过预期值再回调

4. 运行监测：

   • 全功率运行可缩短除气时间

   • 系统升温除气时本底压力会暂时上升

5. 冷却阶段：定时结束后继续抽真空直至系统冷却

6. 首次使用建议进行多次加热循环以确保彻底除气

技术规格

• 电源：115VAC，60Hz，1200W（双灯）

• 尺寸：加热单元φ1.5″×4.5″（支持定制）

• 控制单元：3.5″高×19″宽（标准机架尺寸）

• 材料：304不锈钢法兰，无氧铜杆，石英灯管

• 安装法兰：Conflat 2-3/4″OD

温度性能（10⁻⁸托真空，全功率）：

注意事项：石英灯额定寿命180小时，实际寿命可能因操作条件而异。麦卡利斯特技术服务公司不对灯管寿命作绝对保证。
