应用背景
傅里叶变换红外表面科学实验需要高强度、精密控制的红外光。由于大多数红外光源不兼容超高真空环境，必须采用密封视窗导入光线。常规视窗材料（如派莱克斯玻璃和石英）虽可通过真空钎焊密封，但通常无法透射所需的红外频段。而能良好透射红外的材料往往成本高昂、质地柔软，且易因环境湿气导致透光性下降。
技术特点
• 专为特殊金属卤化物窗口设计，解决传统密封方式无法实现的UHV兼容问题
• 多规格法兰适配市售标准窗口
• 独创可拆卸铝制压环设计：用户可自行抛光雾化窗口，延长使用寿命
• 模块化结构：实验需求变更时仅需更换窗口组件，大幅节约成本
维护须知
▲ 差压区仅需机械泵即可维持内部UHV真空度
▲ 窗口两侧O型密封圈采用凸起设计，防止金属表面直接接触脆性窗口材料
▲ 建议定期检查密封件状态，发现异常需立即更换
▲ 氟碳密封件可耐受150°C烘烤温度
可选配置
► 氮气吹扫扩展套件（避免红外光束在空气中因水汽分散）
► 提供双套密封件（含备用组）
型号参数表
| 型号 | 法兰外径 | 窗口尺寸 | 净通径 |
|---|---|---|---|
| DPW275 | 2.75″(70) | 38mm×6mm | 1.125″(28.5) |
| DPW338 | 3.38″(85) | 50mm×6mm | 1.60″(40.6) |
| DPW450 | 4.50″(114) | 60mm×8mm | 1.96″(50) |
| DPW600 | 6.0″(150) | 100mm×12mm | 3.68″(93.5) |

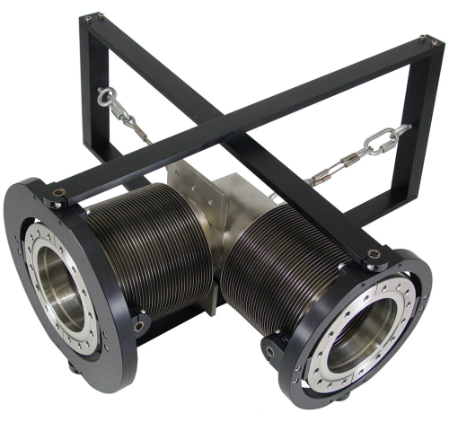

4英寸（100毫米）通径振动隔离器
应用场景
本产品专为极高分辨率扫描隧道显微镜系统设计，用于连接粗抽泵与精密仪器，有效隔离机械振动传递。
技术特点
通径尺寸：4英寸（100毫米）
专用减振结构设计
适用于超高分辨率测量系统
采用CAD优化结构（图示为系统连接示意图）
核心功能
▲ 有效阻断粗抽泵产生的机械振动
▲ 维持扫描隧道显微镜的测量稳定性
▲ 保持真空通路畅通无阻
调心法兰对准器
功能用途
专用于校正真空腔内安装设备与目标瞄准点（如焦点）之间的微小偏差。解决真空室接口存在的对准偏差问题，确保精密设备准确定位。
结构特点
• 采用两个UHV法兰通过焊接波纹管连接
• 配备刚性夹紧机构
• 波纹管提供±3º双向偏转调节能力
• 特别适用于磁导杆、样品传递杆等长型设备的对准安装

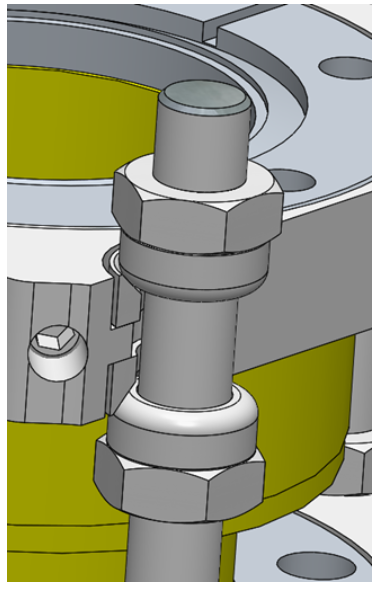

PA275型真空端口对准器
▎适用于2.75英寸（CF38）和4.5英寸（CF63）法兰
功能特点
• 解决真空室端口与目标瞄准点之间的微小偏差
• 采用焊接波纹管连接两个UHV法兰，配备刚性夹紧机构
• 支持双法兰间±1°偏转调节，夹紧后形成稳固连接
• 特别适用于磁导杆、样品传递杆等长杆设备的防下垂校准
技术优势
▲ 在30英寸（762毫米）距离处，2°弧段可产生超过1英寸（25毫米）的弦向调节量
▲ 全系列支持150℃高温烘烤
▲ 波纹管结构兼顾灵活性与真空密封性
规格参数
型号：PA275
适配法兰：2.75英寸（CF38）
外径：1.5英寸（38毫米）
厚度：1.75英寸（44毫米）
PA450型真空端口对准器
▎适用于2.75英寸（CF38）和4.5英寸（CF63）法兰
功能特点
• 解决真空室端口与目标瞄准点之间的微小偏差
• 采用焊接波纹管连接两个UHV法兰，配备刚性夹紧机构
• 支持双法兰间±1°偏转调节，夹紧后形成稳固连接
• 特别适用于磁导杆、样品传递杆等长杆设备的防下垂校准
技术优势
▲ 在30英寸（762毫米）距离处，2°弧段可产生超过1英寸（25毫米）的弦向调节量
▲ 全系列支持150℃高温烘烤
▲ 波纹管结构兼顾灵活性与真空密封性
规格参数
型号：PA450
适配法兰：4.5英寸（CF63）
外径：2.87英寸（73毫米）
厚度：2.63英寸（67毫米）

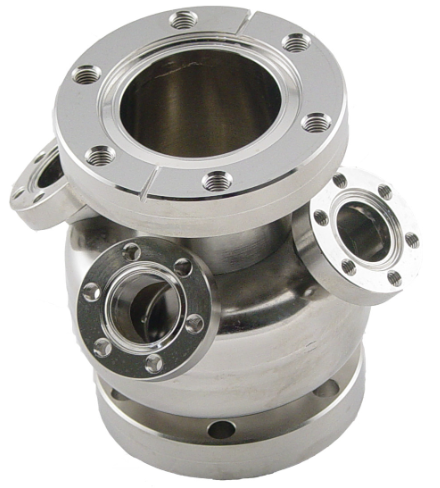

McMulti2-4-90型多端口适配器
核心特性
• 大通径设计便于操作维护
• 支持大型器件的快速安装
• 可选配4/5/6或多个迷你法兰接口
• 耐受450℃高温烘烤
• 符合UHV超高真空标准
• 内外表面电抛光处理
• 支持公制/英制螺纹（无需额外费用）
技术参数
型号：McMulti2-4-90
主法兰尺寸：2.75英寸（CF38）
总高度：4.01英寸（102毫米）
净通径：1.5英寸（38毫米）
功能应用
▲ 扩展功能接口：为现有（通常较大）法兰增加电源、热电偶、液氮等馈通接口
▲ 外部支撑功能：为旋转/线性运动馈通装置提供外置支撑，实现精准运动传递
▲ 可选外支撑管组件：
通常为1.25英寸外径，带泵送孔
集成线缆和液氮管路槽道
配备可拆卸轴承适配器（通常为0.375英寸内径）

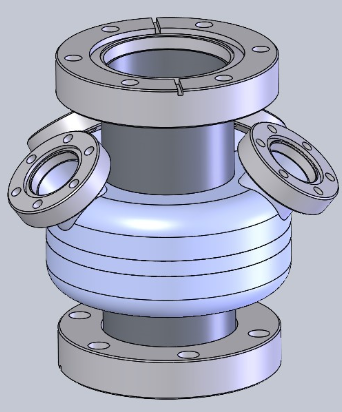

McMulti2-4-135型多端口适配器
核心特性
• 大通径设计便于操作维护
• 支持大型器件的快速安装
• 可选配4/5/6或多个迷你法兰接口
• 耐受450℃高温烘烤
• 符合UHV超高真空标准
• 内外表面电抛光处理
• 支持公制/英制螺纹（无需额外费用）
技术参数
型号：McMulti2-4-135
主法兰尺寸：2.75英寸（CF38）
总高度：4.01英寸（102毫米）
净通径：1.5英寸（38毫米）
功能应用
▲ 扩展功能接口：为现有（通常较大）法兰增加电源、热电偶、液氮等馈通接口
▲ 外部支撑功能：为旋转/线性运动馈通装置提供外置支撑，实现精准运动传递
▲ 可选外支撑管组件：
通常为1.25英寸外径，带泵送孔
集成线缆和液氮管路槽道
配备可拆卸轴承适配器（通常为0.375英寸内径）
