产品描述
MC系列XY平移台兼具超高刚性、大通孔设计和经济实惠的特点。提供±0.5英寸（±12.5毫米）行程的圆形结构，可选手动和步进电机驱动版本。从千分尺驱动转换为步进电机驱动可在用户现场15分钟内完成。

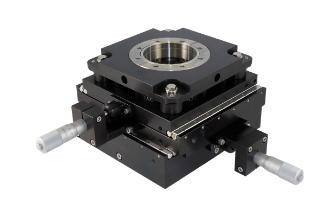

该系列包含大型MC3000、MC2000、更紧凑的MC1500以及图示的MC1000型号。这些型号具备其他品牌平移台所没有的特性：包括顶法兰±2°倾斜调节功能，以及可任意选择X轴千分尺（或电机）的安装侧位。
MC1000的显著优势在于需要长Z轴行程时的成本节约。由于只有XY部件的波纹管需大于探头尺寸，用户可通过配置仅略大于探头直径的较小规格（且更经济）波纹管来延长Z轴行程。
【配置参数】
法兰规格：2.75英寸（DN40CF）
单位：英寸（毫米）
通孔内径：1.5英寸（38毫米）
高度：4.5英寸（114毫米）
XY行程：±0.5英寸（12.5毫米）
驱动方式：
手动
电机驱动
顶法兰选项：
标准通孔
英制螺纹孔
公制螺纹孔
底法兰选项：
标准通孔
英制螺纹孔
公制螺纹孔
4.5英寸CF法兰螺纹孔
产品描述
MC系列XY平移台集超高刚性、大通孔设计和经济性于一体。提供±1.0英寸（±25毫米）和±0.5英寸（±12.5毫米）两种行程的圆形结构，可选手动和步进电机驱动版本。从千分尺驱动转换为步进电机驱动可在用户现场15分钟内完成。

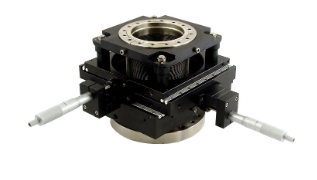

该系列包含大型MC3000、MC2000、图示MC1500以及紧凑型MC1000。全系标配顶法兰±2°倾斜调节功能，且X轴千分尺（或电机）支持双侧安装。
MC1500的显著优势在于需要长Z轴行程时可实现成本节约。由于仅XY部件的波纹管需大于探头尺寸，用户可通过配置略大于探头直径的较小规格（更经济）波纹管来延长Z轴行程。
水平安装时（即法兰端面垂直朝向），可选配双恒力平衡弹簧组件抵消重力负载。该功能可在现场精确测算安装设备重量后加装。
选型时，请将X或Y轴所需总行程与穿过平移台的最大设备直径相加，其总和即为波纹管最小内径要求。
接着选择与真空腔室或其他设备最匹配的底法兰。除最常用的4.5英寸外径（CF63）法兰外，还可提供6英寸（CF100）、8英寸（CF150）及更大规格。更多信息请咨询工厂。
最后选择与设备最匹配的Z轴平移台，即可组成完整的XYZ样品操纵器。
【技术参数】
法兰规格：4.5英寸（DN63CF）
单位：英寸（毫米）
通孔内径：2.87英寸（73毫米）
编码器选项：请联系工厂
XY行程：
±0.5英寸（12.5毫米）
±1.0英寸（25毫米）
驱动方式：
手动
电机驱动
顶法兰选项：
标准通孔
英制螺纹孔
公制螺纹孔
底法兰选项：
标准通孔
英制螺纹孔
公制螺纹孔
6英寸CF法兰螺纹孔
8英寸CF法兰螺纹孔
水平安装套件：
不支持
支持
规格表
型号｜X-Y行程｜通孔内径｜高度*｜发货重量
MC1500｜±0.5英寸(12.5mm)｜2.87英寸(73mm)｜5.62英寸(143mm)｜28磅(13kg)
MC1500｜±1.0英寸(25mm)｜2.87英寸(73mm)｜6.62英寸(168mm)｜33磅(15kg)
产品描述
MC2000操作器提供±1.0英寸（±25毫米）和±0.5英寸（±12.5毫米）两种行程的圆形结构，可选手动和步进电机驱动版本。千分尺驱动到步进电机的转换可在用户现场15分钟内完成。
该系列包含大型MC3000、图示MC2000、较小规格MC1500以及紧凑型MC1000。全系标配顶法兰±2°倾斜调节功能，且X轴千分尺（或电机）支持双侧安装。
可扩展性
MC2000的显著优势在于需要长Z轴行程时可实现成本节约。由于仅XY部件的波纹管需大于探头尺寸，用户可通过配置略大于探头直径的较小规格（更经济）波纹管来延长Z轴行程。
MC2000系列还可选配虚拟轴调节功能，即使样品距离操作器12-40英寸（300-1000毫米），仍能实现欧拉中心样品倾斜/旋转。请提供具体技术要求联系工厂获取详细方案。
水平安装时（法兰端面垂直朝向），可选配双恒力平衡弹簧组件抵消重力负载。该功能可在现场确定安装设备重量后加装。
选型时，请将X或Y轴所需总行程与穿过MC2000的最大设备直径相加，其总和即为波纹管最小内径要求。
接着选择与真空腔室或其他设备最匹配的底法兰。除最常用的6英寸外径（CF100）法兰外，还可提供4½英寸（CF63）、8英寸（CF150）及更大规格。更多信息请咨询工厂。
最后选择最适合设备的Z轴平移台，即可组成完整的XYZ样品操纵器。
【技术参数】
法兰规格：6.0英寸（DN100CF）
单位：英寸（毫米）
通孔内径：4.0英寸（100毫米）
编码器选项：请联系工厂
XY行程：
±0.5英寸（12.5毫米）
±1.0英寸（25.0毫米）
驱动方式：
手动
电机驱动
顶法兰选项：
标准通孔
英制螺纹孔
公制螺纹孔
底法兰选项：
标准通孔
英制螺纹孔
公制螺纹孔
8英寸CF法兰螺纹孔
产品描述
MC系列平台提供±1.0英寸（±25毫米）和±0.5英寸（±12.5毫米）两种行程的圆形结构，可选手动和步进电机驱动版本。根据用户手册说明，千分尺驱动到步进电机的转换可在用户现场15分钟内完成。
该系列包含大型MC3000、MC2000、较小规格MC1500以及紧凑型MC1000。全系标配顶法兰±2°倾斜调节功能，且X轴千分尺（或电机）支持双侧安装。
可扩展性
MC3000的显著优势在于需要长Z轴行程时可实现成本节约。由于仅XY部件的波纹管需大于探头尺寸，用户可通过配置略大于探头直径的较小规格（更经济）波纹管来延长Z轴行程。同时支持根据特定需求提供定制配置。
水平安装时（法兰端面垂直朝向），可选配双恒力平衡弹簧组件抵消重力负载。该功能可在现场精确测算安装设备重量后加装。
选型时，请将X或Y轴所需总行程与穿过MC3000的最大设备直径相加，其总和即为波纹管最小内径要求。
接着选择与真空腔室或其他设备最匹配的底法兰。最常用规格为8英寸外径（CF150）法兰，同时可提供10英寸（CF200）、12英寸（CF250）及更大尺寸的螺纹/非螺纹法兰。更多信息请咨询工厂。
最后选择最适合设备的Z轴平移台，即可组成完整的XYZ样品操纵器。
【技术参数】
法兰规格：8.0英寸（DN160CF）
单位：英寸（毫米）
编码器选项：请联系工厂
XY行程：
±0.5英寸（12.5毫米）
±1.0英寸（25毫米）
±2.0英寸（50毫米）
驱动方式：
手动控制（标准）
电机驱动与控制（请联系工厂）
顶法兰孔选项：
标准通孔
英制螺纹孔
公制螺纹孔
底法兰孔选项：
标准通孔
英制螺纹孔
公制螺纹孔
产品描述
MC系列平台提供±2.0英寸（±50毫米）、±1.0英寸（±25毫米）和±0.5英寸（±12.5毫米）三种行程的圆形结构，可选配手动和步进电机驱动版本。根据用户手册说明，千分尺驱动到步进电机的转换可在用户现场15分钟内完成。

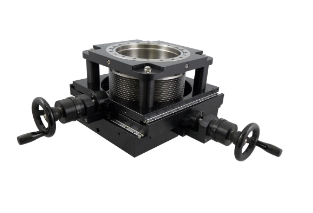

该系列包含大型MC6000、较小规格MC1500以及紧凑型MC1000。全系标配顶法兰±2°倾斜调节功能，且X轴千分尺（或电机）支持双侧安装。
可扩展性优势
MC6000的显著优势在于需要长Z轴行程时可实现成本节约。由于仅XY部件的波纹管需大于探头尺寸，用户可通过配置略大于探头直径的较小规格（更经济）波纹管来延长Z轴行程。同时支持根据特定需求提供定制配置。
选型时，请将X或Y轴所需总行程与穿过MC6000的最大设备直径相加，其总和即为波纹管最小内径要求。
最后选择最适合设备的Z轴平移台，即可组成完整的XYZ样品操纵器。
【技术参数】
法兰规格：14.0英寸（DN295CF）
单位：英寸（毫米）
编码器选项：请联系工厂
XY行程：
±0.5英寸（12.5毫米）
±1.0英寸（25毫米）
±2.0英寸（50毫米）
驱动方式：
手动控制（标准）
电机驱动与控制（请联系工厂）
顶法兰孔选项：
标准通孔
英制螺纹孔
公制螺纹孔
底法兰孔选项：
标准通孔
英制螺纹孔
公制螺纹孔
