美国MCALLISTER IR-2000真空加热器,样品加热及冷却
MCALLISTER IR-2000产品描述

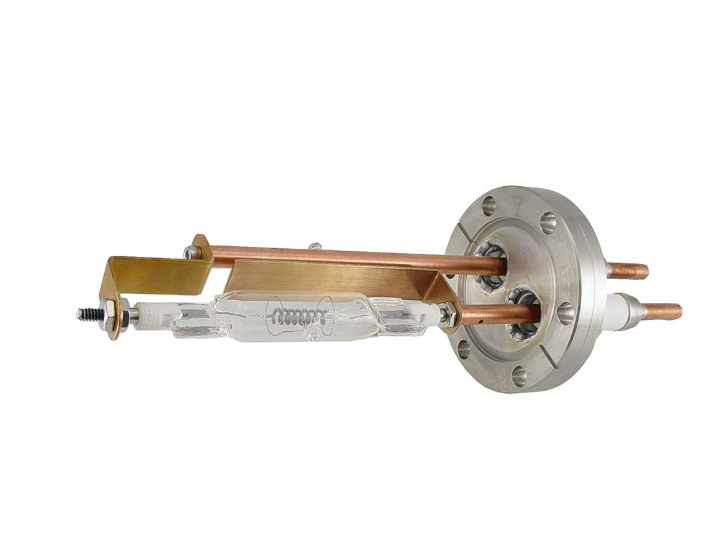

MCALLISTER IR-2000这种真空系统烘烤装置的开发是为了取代或消除高真空系统烘烤中使用的笨重的烤箱和加热带。加热器是小型、高功率的石英灯，在真空系统的内部运行。这些加热器利用灯发出的 100% 辐射热，因此能够在比烤箱或胶带更短的时间内达到烘烤温度。内部热源减少了达到极限压力所需的烘烤时间。加热器元件牢固地安装在标准 conflat 法兰上。应注意不要触摸、损坏或覆盖灯，因为高加热效率可能会降低。
MCALLISTER IR-2000系统内部加热器采用 2 个单独安装的石英灯，设计用于真空室内，为系统除气。警告： 长时间运行时，真空室内部会产生足够的热量，如果触摸真空室或馈通销，可能会导致痛苦的灼伤。必须小心，防止任何人接触可能导致灼伤和/或不适的热表面。
MCALLISTER IR-2000设置说明：
MCALLISTER IR-2000 INTERNAL HEATER 出厂时可立即使用。但是，灯本身被拆卸并单独包装，以防止在运输过程中损坏。
- 小心地打开石英球的包装。将灯泡安装到支架中时，请勿触摸灯泡的玻璃部分，因为玻璃部分上的指纹可能会导致灯泡过早失效或发热减少，更不用说不必要的脱气了。
- 小心地抬起上部灯泡支架以插入灯泡，并防止石英灯泡的陶瓷端脱落
- 将灯泡和支架安装在 2-3/4“ OD x 1-1/2” ID 法兰中小心它不要离开或干扰真空系统内的任何设备。灯泡在制造时密封的地方有一个突起。确保此突起未指向钣金反射器。
- 将控制单元安装在机架面板中或放置在畅通无阻的地方。
- 将两根电源线放在加热器装置的馈通件上。
- IR-2000 在两个灯泡都使用时需要 12 安培。
- IR-2000 INTERNAL HEATER 装置现在可以运行了。
- 在真空泵系统运行的情况下，将 “Time” 旋钮旋转到所需的加热时间 必须确定每个系统的确切时间，并取决于系统运行所需的除气。计时器可设置为 1-12 小时，具体取决于系统烘烤要求。对于少于 2 小时的时间段，将计时器转到 2 点以上，然后返回到所需的时间。
- 首先将电源旋钮转动到超过所需强度，然后调整加热功率。全功率将减少真空脱气所需的时间 随着系统升温和脱气，系统的极限压力将增加。
- 计时器关闭后，随着系统冷却继续抽送一段时间，冷却后，真空系统就可以使用了。
- 可能需要额外的加热循环才能使真空系统完全脱气并达到所需的极限压力，尤其是在第一次使用系统时。石英灯的额定使用寿命为 180 小时。McAllister 技术服务无法保证灯泡的使用寿命，因为粗暴的操作或恶劣的系统运行条件可能会缩短灯泡的使用寿命。
MCALLISTER IR-2000规格：
- 功率 – 115 VAC、60 Hz、1200 W（双灯泡）
- 尺寸 – 加热器单元安装空间 – 1-1/2 英寸直径 x 4-1/2 英寸长
- 可提供定制尺寸 – 请咨询工厂
- 机架安装控制装置 – 3-1/2 英寸高 x 19 英寸宽
- 材料 – 304 不锈钢法兰、OFHC 铜棒、石英灯玻璃（封闭）
- 安装法兰 – Conflat 2-3/4“ OD
- 全功率 10-8 Torr 真空中的温度：
距离加热器装置 3 分钟 – 263ºC @ 6 英寸 – 222ºC @ 12 英寸
距离加热器装置 6 分钟 – 273ºC @ 6 英寸 – 236ºC @ 12 英寸
距离加热器装置 9 分钟 – 283ºC @ 6 英寸 – 242ºC @ 12 英寸
