Manvia Steam Water/JCT, SC-01r01 样品冷却器
描述
该冷却器由不锈钢螺旋管组成，样品流经螺旋管，同时不锈钢外壳中流动冷却水，方向与样品流相反。
特点
紧凑型设计，采用双螺旋线圈
样品温度可接近冷却水入口温度
线圈为整体成型，维护简单（无接头）
便于维护：线圈可原位清洗
如需其他材料，请咨询厂家
型号规格
| 型号 | 冷却面积 | 管材/尺寸 | 管材压力等级 | 壳体材料 | 壳体压力等级 | 重量 |
|---|---|---|---|---|---|---|
| SC-1-B-10-K | 0.11 m² / 1.2 ft² | 316SS 1/4”OD x 0.049” | 245 bar(g) [3553 psi(g)] @ 540ºC (1004ºF) | 304 SS | 30 bar (435 psi) @ 200ºC (392ºF) | 5 kg (11 lb) |
| SC-1-B-10-L | 0.11 m² / 1.2 ft² | 316SS 1/4”OD x 0.049” | 245 bar(g) [3553 psi(g)] @ 540ºC (1004ºF) | 316 SS | 30 bar (435 psi) @ 200ºC (392ºF) | 5 kg (11 lb) |
最佳流量建议

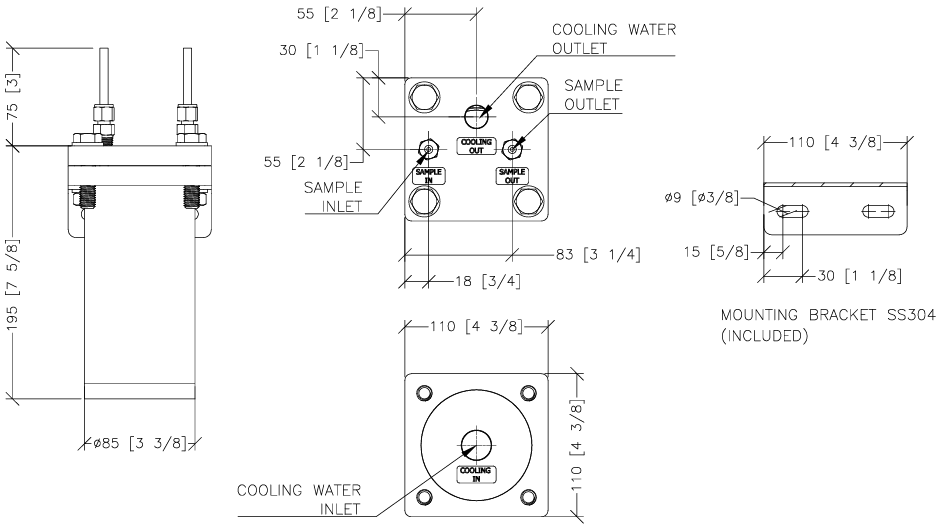

所有冷却器均配有 SS304 支架。
接口连接
备件
| 名称 | 零件号 |
|---|---|
| SC-1 / SC-2 外壳“O”型密封圈 | CL20 |
