Manvia Steam Water/JCT,多样品序列器，样品切换分流器
🔹 产品描述
由 Manvia 设计的多样品序列器系统，可同时在 两个不同的分析仪上测量 最多 8 个样品。
系统可支持连续测量或批量模式的分析仪操作。
该系统将所有组件 集成在一台设备中，可以 减少电气互连及管路工作量约 75%。
其可配置变量允许根据实际样品需求进行调整（2 到 8 个样品）。
🔹 产品特点
紧凑型设备，占用空间小
分流块带公共排水，避免每个样品单独安装排水管
避免从旋转器（rotamer）到分流块的管道安装
分流块容量最小化设计
无死角管路（No dead legs）
样品不受污染
紧凑型壁挂设计
流量指示
所有管路保持连续样品流动
测量无延迟
CE 认证
🔹技术规格
| 参数 | 描述 / 数值 |
|---|---|
| 测量通道数 | 最大 8 个 |
| 分析仪数量 | 最大 2 个 |
| 来自分析仪的输入 | 两路 4-20 mA 模拟输入（每台分析仪一路）两路数字输入用于批次结束指示两路数字输入用于校准指示两路数字输入用于分析仪报警指示 |
| 模拟输出 | 每个单独通道 4-20 mA（可适应量程） |
| 继电器触点 | 四路干触点（SPST），可分配给各种报警 |
| 操作界面 | 4.3 英寸彩色触摸屏 |
| 输入电源 | 110-120 / 220-240 VAC, 50/60 Hz |
| 功率消耗 | 50 W |
| 外壳材质 | 不锈钢 |
| 外壳防护等级 | IP65 / NEMA 4X |
| 尺寸 | SQ-2: 200 × 300 × 155 mmSQ-4: 300 × 300 × 210 mmSQ-8: 300 × 300 × 210 mm |
| 重量 | SQ-2: 6 kgSQ-4: 9 kgSQ-8: 9 kg |

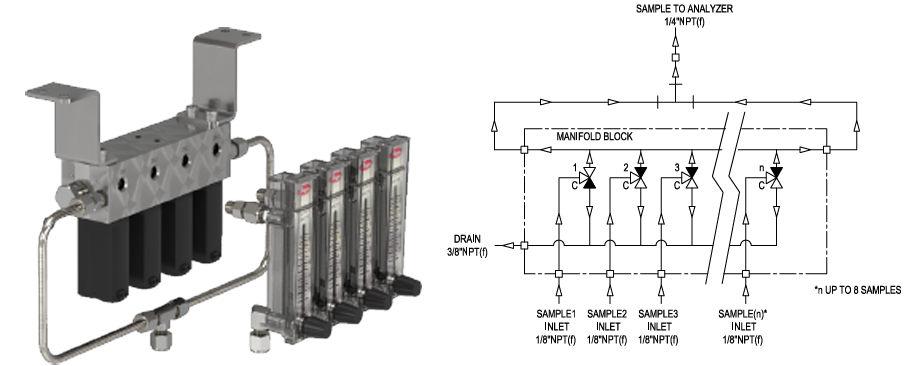

样品切换分流器
| 参数 | 描述 / 数值 |
|---|---|
| 最大通道数 | 8 |
| 样品流量 | 0 – 300 ml/min（标准转子流量计，其他可咨询） |
| 样品连接口 | 每个样品 1/8” NPT 入口（配转子流量计为 1/4” OD） |
| 输出至分析仪 | 1/4” NPT(F) |
| 公共排水 | 3/8” NPT(F) |
| 电磁阀电源 | 24 VDC |
| 最大压力/温度 | 5 bar(g) / 55 ºC |
| 内部死体积 | 33 µl |
| 功耗 | 3.4 W |
| 防护等级 | IP54 |
| 使用寿命 | 10,000,000 次（实验室耐久测试，使用 FKM 和 EPDM） |
| 分流块材质 | AISI 316 不锈钢 |
| 尺寸 | MF-2 A: 44 × 76 × 44 / MF-2B: 181 × 216 × 127MF-3 A: 44 × 116 × 44 / MF-3B: 181 × 256 × 127MF-4 A: 44 × 156 × 44 / MF-4B: 181 × 296 × 127MF-5 A: 44 × 196 × 44 / MF-5B: 181 × 336 × 127MF-6 A: 44 × 236 × 44 / MF-6B: 181 × 376 × 127MF-8 A: 44 × 316 × 44 / MF-8B: 181 × 456 × 127 |
| 重量 | MF-2 A: 1.6 kg / MF-2B: 2.3 kgMF-3 A: 2.0 kg / MF-3B: 2.9 kgMF-4 A: 2.4 kg / MF-4B: 3.5 kgMF-5 A: 2.8 kg / MF-5B: 4.1 kgMF-6 A: 3.3 kg / MF-6B: 4.7 kgMF-8 A: 4.3 kg / MF-8B: 6.0 kg |
选型信息
🔹 样品序列器控制器SQ 系列
| 编号 | 输入样品数 / 输出至分析仪样品数 | 说明 |
|---|---|---|
| 2 | 2 输入 / 1 输出 | 序列器输入 2 个样品，输出 1 个样品至分析仪 |
| 4 | 4 输入（最大） / 2 输出（最大） | 序列器输入最多 4 个样品，输出最多 2 个样品至分析仪 |
| 8 | 8 输入（最大） / 2 输出（最大） | 序列器输入最多 8 个样品，输出最多 2 个样品至分析仪 |
分流块配置
A — 序列器控制器与样品切换分流器独立

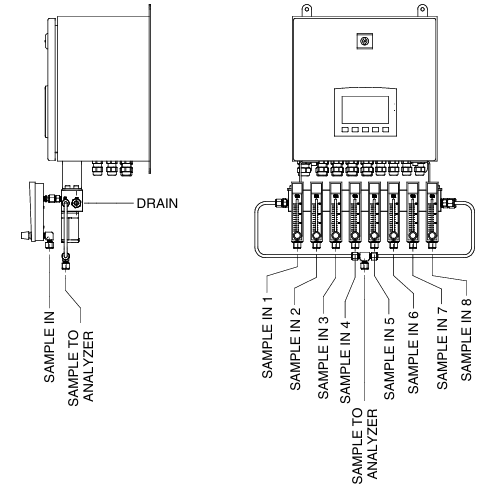

B — 序列器控制器与样品切换分流器集成在同一块
🔹 样品切换分流器系列
| 编号 | 输入样品数 / 输出至分析仪样品数 | 说明 |
|---|---|---|
| 2 | 2 输入 / 1 输出 | 分流器输入 2 个样品，输出 1 个样品至分析仪 |
| 3 | 3 输入（最大） / 1 输出（最大） | 分流器输入最多 3 个样品，输出最多 1 个样品至分析仪 |
| 4 | 4 输入（最大） / 1 输出（最大） | 分流器输入最多 4 个样品，输出最多 1 个样品至分析仪 |
| 5 | 5 输入（最大） / 1 输出（最大） | 分流器输入最多 5 个样品，输出最多 1 个样品至分析仪 |
| 6 | 6 输入（最大） / 1 输出（最大） | 分流器输入最多 6 个样品，输出最多 1 个样品至分析仪 |
| 8 | 8 输入（最大） / 1 输出（最大） | 分流器输入最多 8 个样品，输出最多 1 个样品至分析仪 |
转子流量计配置
A — 序列器控制器与样品切换分流器独立
B — 序列器控制器与样品切换分流器集成在同一块
🔹零件编号及名称
| 零件编号 (Part #) | 中文名称 |
|---|---|
| SV-MF-01 | 电磁阀分流器 |
| FI-01 | 带调节阀的转子流量计 20-300 ml/min |
