德国 Magnicon GmbH LNAM-FBX 低噪声放大器模块 超低噪声电压放大器模块
LNAM-FBX
超低噪声电压放大器模块（LNAM），采用交流耦合场效应晶体管（FET）输入，可实现 1 Hz 至 20 MHz 范围内的测量。通过内部负反馈和 >1000 V/µs 输出级，实现高增益精度和低失真。
LNAM-FBX
低噪声放大器模块
超低噪声电压放大器模块（LNAM），采用交流耦合场效应晶体管（FET）输入，可实现 1 Hz 至 20 MHz 范围内的测量。通过内部负反馈和 >1000 V/µs 输出级，实现高增益精度和低失真。

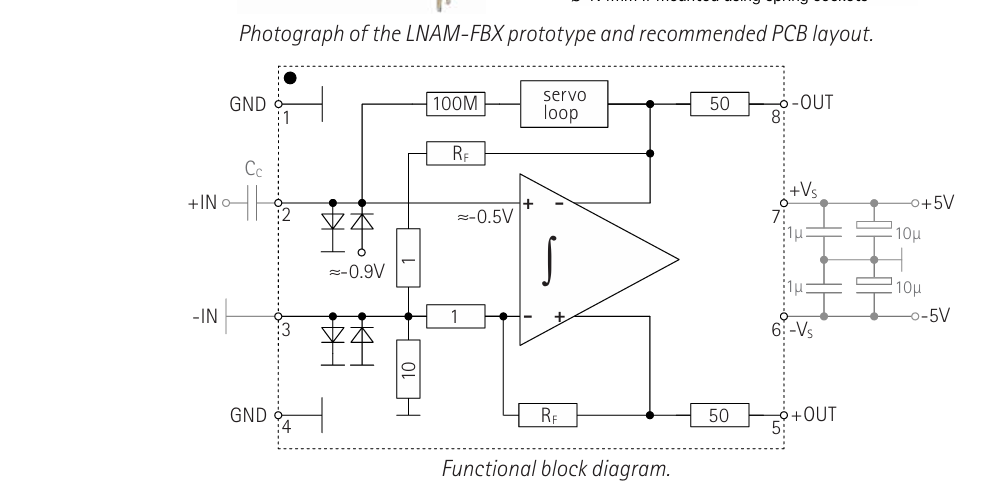

为了获得最佳性能，该模块应安装在提供热稳定性和射频屏蔽的坚固金属盒中。铜盖进一步提高了热稳定性，并将 10 Hz 以下的噪声降低。耦合电容 CC 未内置，以增加设计灵活性，建议使用 NPO/COG 材质的陶瓷电容。推荐在 LNAM 底部使用接地平面。
电源旁路设计很重要，可采用并联组合的贴片 1 µF 陶瓷电容和 10 µF 钽电容。陶瓷电容应靠近电源引脚几毫米，而钽电容可放置在几厘米范围内。推荐使用低噪声稳压器（例如 MIC5205、LT1761、LT1964、TPS7A4901、TPS7A3001 或同类器件）以保持放大器的卓越噪声性能。
为提高设计灵活性，LNAM 配备插入式弹簧座。单通道评估板可用。低功耗版本具有相应增加的电压噪声（例如 10 mA 电源电流下为 1 nV/√Hz）或高速版本（增益 400 时带宽 80 MHz，无内部反馈）可联系 Magnicon GmbH。
物理尺寸参考：
- 若直接焊接到 PCB，插针直径 Ø 0.8 mm
- 使用弹簧座安装时，插针直径 Ø 1.4 mm
- 模块尺寸约 29 × 18 × 2 mm
- 典型规格（环境温度 TA = 25 °C，±VS = ±5 V，负载 RL = 1 MΩ，除非另有说明）
-
参数 LNAM-FBX-400 LNAM-FBX-1000a) 单位 电路板尺寸 41.5 × 10 41.5 × 10 mm² 不含引脚高度 5.9 5.9 mm 电源电压范围 ±VS ±VS V 电源抑制比 PSRR @ 1 kHz 80 80 dB 静态电流 @ 输入短接 37 37 mA 电压增益 @ 1 kHz 400 1000 — 增益稳定性 50 100 ppm/°C 输入电阻 250c) 100c) kΩ 输入电感 75c) 30c) kH 输入电容 41 56 pF 最大耦合电容 CC 0.4d) 1d) µF 最大充电时间 @ 10 V 输入阶跃 10d) 25d) s 共模抑制比 CMRR @ 1 kHz 42 42 dB 输入失调电压 -500 -500 mV 输入偏置电流 (-IN) 66 66 µA 输入保护二极管最大电流 ±100 ±100 mA 总谐波失真 THD @ 1 kHz, 4 V p-p 输出 0.013 0.025 % 电压噪声 @ 1 MHz 0.52 0.52 nV/√Hz 电压噪声 @ 1 kHz 0.53 0.53 nV/√Hz 1/f 转角频率 25 25 Hz 电流噪声 (+IN) @ 1 MHz 360e) 360e) fA/√Hz 电流噪声 (+IN) @ 1 Hz–3 kHz 15 15 fA/√Hz -3 dB 带宽 22 18 MHz 上升时间 (10%-90%) 16 19 ns 输出电压摆幅 @ RL = 1 MΩ ±3.9 ±3.9 V 输出电压摆幅 @ RL = 50 Ω ±1.7 ±1.7 V 备注：
a) FBX-1000 版本在引脚 1 角有两个标记。
b) +VS 与 -VS 之间电压不得超过 12.6 V。
c) 通过负反馈实现。
d) 对应贝塞尔型高通响应。
e) 频率相关，f = 0.75.
