SEL-1 – 适用于高温超导和低温超导 SQUID 的直流电子设备
SEL-1 SQUID电子设备
■ 全电脑控制
■ 最大 FLL 带宽 6 MHz
■ 高品质反向偏置选项，用于高温超导 SQUID 操作
■ 可选内置低噪声大范围电流源，用于磁场补偿
■ 自动电压偏置，提高系统在强磁环境下的稳定性
■ 动态场补偿支持在无磁屏蔽环境下的 SQUID 操作
技术数据
SEL-1 – 适用于高温超导和低温超导 SQUID 的直流电子设备
通用
■ 可用于高温超导和低温超导 SQUID 及磁力计
■ 高品质反向偏置选项

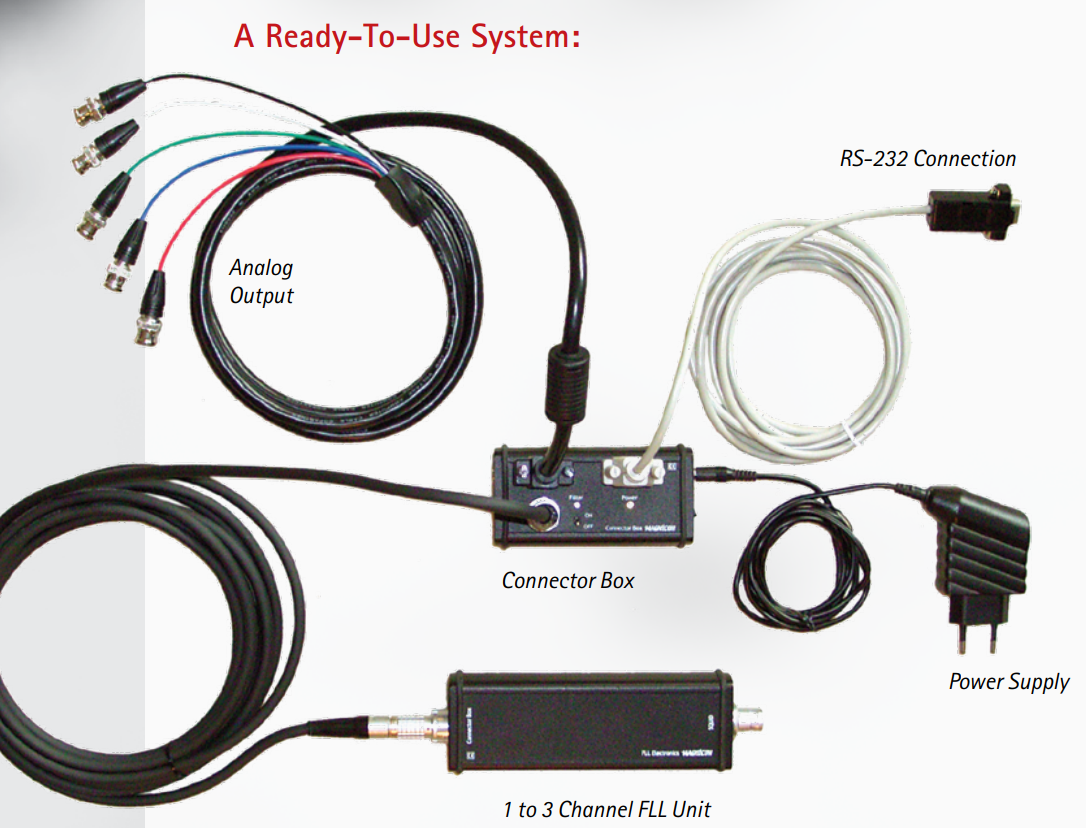

■ 每台电子单元支持 1 至 3 个通道
■ 可扩展至 254 个通道
■ 通过光隔离的 RS-232/RS-485 接口控制
■ 附带 LabView® 软件 SQUIDViewer™
■ 内置 10 位 A/D 转换器
■ 自动复位、过载检测
■ 自动偏置电压调节（AVB）
■ 动态场补偿（DFC）
■ 可选抗混叠滤波器：10 kHz ±2.5%
■ 每通道功耗 1.3 W @ 18 V
偏置
■ 偏置电流范围（低/高）：±63 µA / ±250 μA
■ 偏置电压范围：±300 μV
（其他偏置电流和电压范围可按需定制）
前置放大器
■ 低噪声双极型输入级
■ 白噪声电压：0.4 nV/√Hz
■ 在 0.1 Hz 时的电压噪声：0.6 nV/√Hz
■ 白噪声电流：4 pA/√Hz
■ 在 0.1 Hz 时的电流噪声：50 pA/√Hz
FLL 模式
■ 最大 FLL 带宽：6 MHz
■ 快速外部积分器复位 <1 μs
■ 交流偏置频率 <250 kHz
■ 模拟输出信号范围：±13 V
放大器模式
■ 可调增益：500 至 4000
■ 带宽：7 MHz
加热器
■ 电压：+16 V
■ 最大电流：300 mA
集成大范围低噪声电流源
■ 范围：±25 mA（可扩展至 ±100 mA）
■ 带宽（低噪声模式/快速稳定）：0.016 Hz / 160 Hz
■ 电流噪声 @ 1 kHz：7 pA/√Hz
■ 电流噪声 @ 1 Hz：17 pA/√Hz
■ 电流噪声 @ 0.1 Hz：800 pA/√Hz
■ 线圈（±70 µT 范围）下的场噪声：20 fT/√Hz @ 1 kHz
■ 最大转换速率：4.6 A/s
