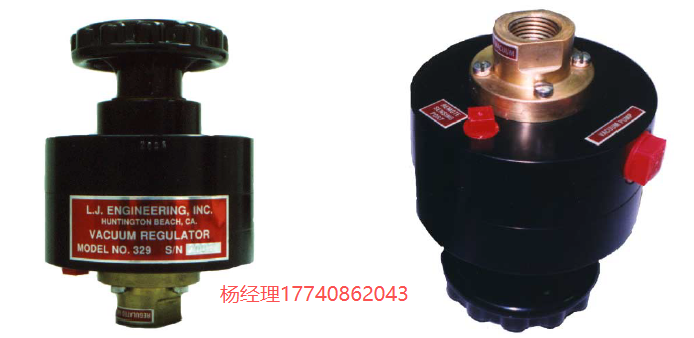

L. J. Engineering 真空调节器 Model 329 Vacuum Regulator 329 真空调节器

机械式真空调节器通过控制旋钮设定所需的真空水平，并通过机械方式控制流量来维持设定的真空度。电子式真空调节器则通过输入控制电压（通常为 0–5 伏）进行设定，并通过精确控制阀门以电气方式调节真空，从而维持所需的真空水平。

L. J. Engineering, Inc. 型号 329 真空调节器能够将真空精确控制在 ±0.01 in-Hg 内。其精密加工的铝制外壳以及黄铜、不锈钢和硅橡胶部件，确保了高品质、精密的真空调节性能，因此被广泛应用于各种真空控制场合。应用示例包括精密真空夹紧、低力“拾取与放置”精密材料、低绝对压力测试与校准系统、液体真空脱气、通过低绝对压力控制的低温调节、高度模拟舱、真空泄漏测试仪器、真空袋控制，以及众多其他亚大气压或低于大气压（真空）控制场景。

所有型号 329 真空调节器通过节流调节输出流量来维持调节器下游设定的真空值。可提供最高 44 SCFM 的流量。这使得多个调节器在连接到同一真空供应歧管的情况下，可以在不同真空设定下独立工作。标准 329 型号以绝对压力为参考，这在校准与仪器、蒸馏、高度模拟控制以及其他需基于绝对压力控制的真空应用中非常有用。也提供以差压为参考、相对于大气压力的型号，这类型号适用于必须根据大气压力控制真空的应用，如真空夹紧、真空袋封装、墨水弯液面和液位控制，这些都是相对于大气压力的控制应用。

可用型号

型号 329 系列真空调节器的真空设定可通过旋转控制旋钮轻松调节，该旋钮总共可旋转 13 圈，从而提供非常精细的调节分辨率。如下表所示，可针对操作真空范围的任一端（较低差压真空或较高真空）优化调节器的可控性。该优化还可提高在操作范围优化端调节真空水平时的响应速度。

应用

自释压功能选项

除了上述三种型号（标准、低差压真空和高真空）之外，还提供带自释压功能的型号 329 真空调节器。没有自释压功能的调节器在旋转控制旋钮时不会降低差压真空。换句话说，必须有空气排入系统或存在一定泄漏才能降低差压真空。带自释压功能的调节器可在真空增加和降低方向上进行调节。其操作和尺寸特性与型号 329 或 329-500 的图纸所示类似。

远程过滤器选项

在调节器用于多尘环境或连续操作时，建议选择可选的远程过滤器。型号 329-500 真空调节器包含远程过滤器。该调节器可用于周围空气环境中存在微小颗粒物的情况。远程过滤器通过短软管和快速接头连接到型号 329，可轻松拆卸进行清洁和重复使用。

规格

• 全流量流通通道：0.480 英寸直径
• Cv 值：3.4（标准型号），12.2（SHF 型号）
• 可调范围：从低于大气压 0.3 英寸 Hg 到接近 0 绝对压力（见“可用型号”说明）
• 滞后：约 0.004 英寸 Hg（0.1 mm Hg）
• 流量灵敏度：流量从 0 到 350 升/分钟变化时，设定点偏移小于 0.1 英寸 Hg
• 重量：3.6 磅
• 流量接口：1/2 英寸 NPT（内螺纹）及 1 英寸 NPT（内螺纹，SHF 型号）

真空源（通常为真空泵）连接到真空调节器上标记为 VACUUM PUMP 的进气口。真空调节器上标记为 REGULATED VACUUM 的出气口连接到需要进行真空控制的用户系统。

位于 REGULATED VACUUM 出口旁的 REMOTE SENSING 端口用于减小因通过调节器 REGULATED VACUUM 出口的高流量引起的压降而导致的压力感应误差。如果调节器与受控真空位置之间的距离超过几英尺，或希望在低差压设置下实现高流量，应使用远程感应端口。不使用远程感应端口时，在操作中会观察到真空设定随流量变化略有改变的现象。例如，当调节器的真空设定不变时，从低流量或无流量到高流量，出现的真空设定小幅变化，很可能是由于高流量时的摩擦压降造成的。若希望实现高精度的压力指示和控制，应在系统关注点监测压力，而不是在调节器的调节输出端口，因为流量会影响压降。
