应用说明
494型电子真空/压力调节器可接收模拟控制信号输入以调节真空设定点。该模拟控制信号可由用户控制系统、外部电位器或设备内置的多圈电位器提供。多种压力传感器选型可满足用户对绝对压力或差压参考模式下真空及压力范围的选择需求，亦可通过软管将差压传感器连接至大气压以外的其他目标压力源。流量传感器提供的模拟信号经校准后可实时显示流量值。本调节器采用自泄压设计，当控制信号降低时，设备会自动排放多余真空或压力以达到设定值。
产品特点
• 差压传感器支持灵活配置：通过软管连接真空/压力源并匹配相应传感器接口，即可实现真空或压力的精准调控
• 可扩展压力传感器量程：在低于满量程的真空或压力范围内，仍能保持最优控制分辨率
• 真空/压力传感器读数模拟输出
• 流量传感器模拟输出可反馈至用户控制系统
• 两个可选接口支持工厂预编程：可根据需求实现按钮增减调节、备用控制功能或不同运行模式的选择
技术规格
真空/压力范围：
XXX-001传感器：0 至 3 in Hg（41 inH₂O）
XXX-002传感器：0 至 29.5 in Hg（749 mmHg）
XXX-003传感器：0 至 100 psi
XXX-004传感器：0 至 15 psia（776 mmHg 绝对压力）
流量容量：
Y-1阀尺寸：5 SCFH（2.3 L/min）全开流量，孔径 0.01 in
Y-6阀尺寸：25 SCFH（11.5 L/min）全开流量，孔径 0.05 in
零件编号：494-XXX-Y（根据所需的传感器和阀门配置填写XXX和Y值）
分辨率：满量程的约 1/1000

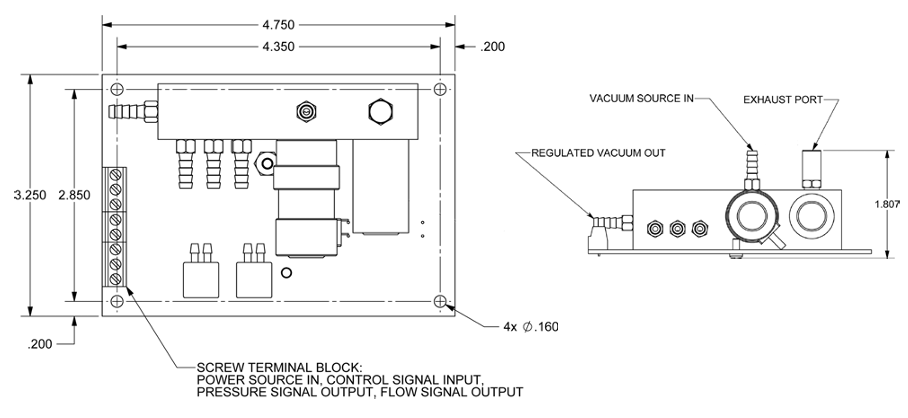

接口尺寸：1/8 英寸软管倒钩连接
电源：15 至 26 VDC，最大电流 180 mA
模拟控制信号：0-5 VDC
模拟输出：0-5 VDC（真空/压力及流量）
重量：0.61 磅（278 克）
