487 型电子真空调节器

487 型电子真空调节器旨在接受用户的电子系统或电位计产生的模拟控制信号，以调整真空调节器的设定点。此外，该装置可以配置为电子压力调节器。调节器板上的跳线设置允许用户选择控制信号类型：外部电位计、板载电位计或高达 5 伏的外部模拟信号。提供两种范围的压力传感器 487-001（0 至 41 英寸水柱，3 英寸汞柱，1.5 psi）或 487-002（0 至 29.5 英寸汞柱，760 英寸汞柱约 14.5 psi）。两种型号均以大气压力为参考，这意味着它们的输出相对于大气压力将保持不变。提供绝对压力参考传感版本。两种型号的调节器都提供两种不同的流量范围版本。应选择符合应用流量要求的最小流量范围阀，以提供最大的控制和分辨率。这些调节器还能够将正压调节到与真空中指定的相同范围。该调节器具有自泄压功能，这意味着它将随着控制信号的增加或减少而跟随控制信号，而无需引入泄漏源或任何额外的阀门来排出真空或压力以获得新的设定点。

规格

工作原理

电子真空调节器接受模拟控制电压信号，该信号可根据需要精确操作阀门，以保持所需的设定真空或压力。该设备既可以用作电子压力调节器，也可以用作真空调节器。压力或真空输出按模拟电压或电位计设置的比例进行控制。其自泄压操作允许真空或压力输出自动跟踪变化的控制信号。

可调范围，真空或压力：

487-001 满量程范围 0 至 41 英寸水柱（3 英寸汞柱、77 毫米汞柱、1.5 psi）

487-002 满量程范围 0 至 29.5 英寸汞柱，760 毫米汞柱（14.5 psi）

电源 ：

15 至 26 伏直流电，

最大电流 180 mA

控制信号：

客户可选择以下任意一个跳线选项：

• 控制信号 0 至 5 伏（可扩展至更小）
• 板载 25 圈电位器
• 客户提供 5k 或 10k 欧姆电位器

重量：

0.34 磅（155 克）

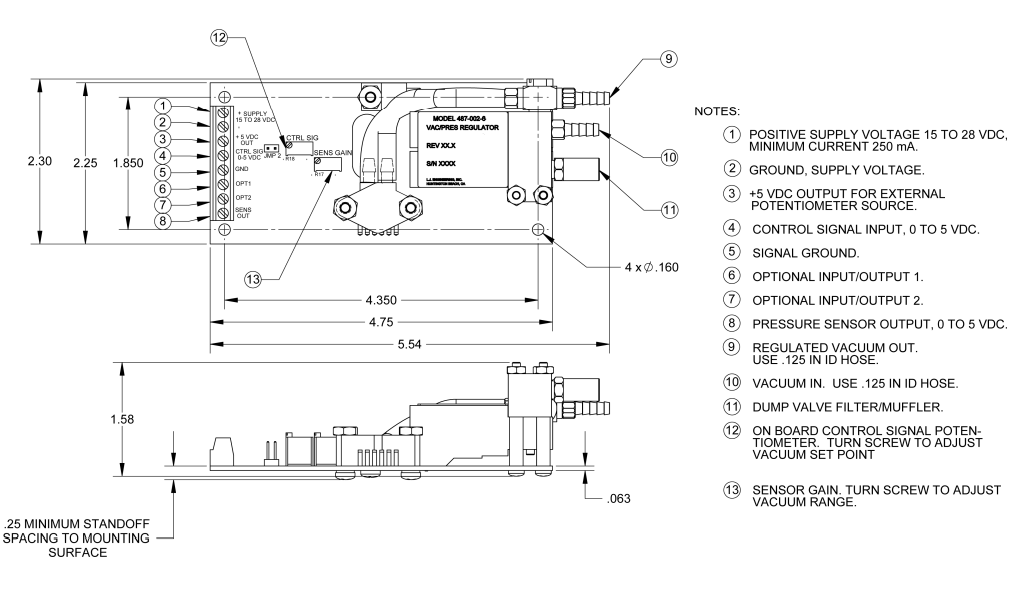

尺寸：

4.8 英寸 x 2.3 英寸 x 1.7 英寸高

端口连接：

软管内径为 1/8 英寸（建议使用 Tygon R 聚氨酯）

应用

487 型非常适合需要与用户控制系统接口的应用，用于在增加和减少真空或压力方向上电动调节真空或压力。典型用途包括泄漏测试台、压力控制装置、真空夹紧控制、真空装袋控制和无数其他电动调节真空调节器和电动调节压力调节器应用。此外，该装置可用作我们 470-002 型真空流量放大器的真空先导级，以控制高达 44 scfm 的流量。

零件编号：487-XXX-Y
