LJ Engineering,真空调节器,329,329 HF,329 SHF,329 DP,高精度真空控制

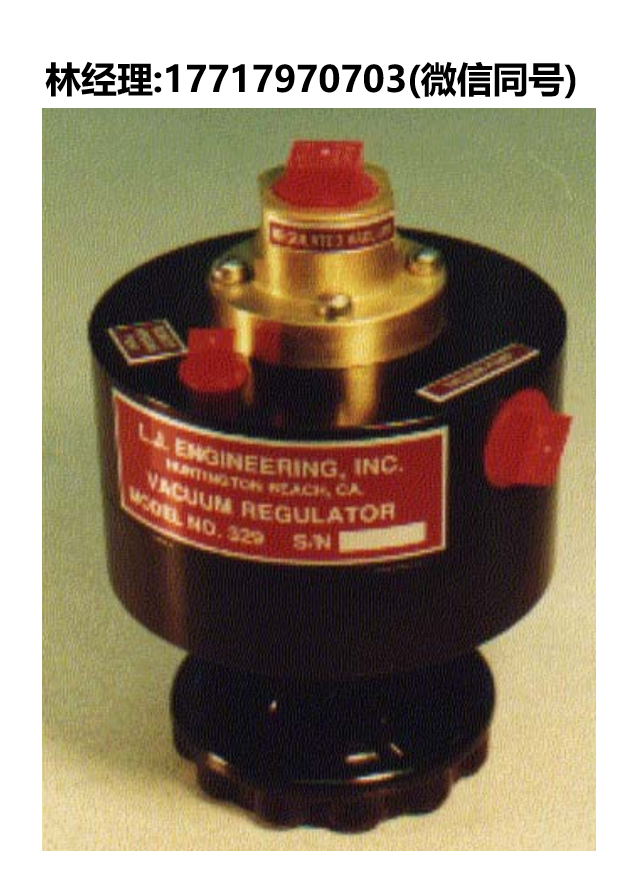

L. J. Engineering, Inc. 的型号329真空调节器能够维持并控制真空度在±0.01英寸汞柱（in-Hg）范围内。其精密加工的铝制外壳、黄铜、不锈钢和硅橡胶部件确保了高质量、高精度的真空调节性能，因此广泛应用于各种真空控制场景。应用示例包括精密真空夹持、对脆弱材料的低力“拾取和放置”操作、低绝对压力测试和校准系统、液体真空脱气、通过低绝对压力控制的低温调节、海拔模拟室、真空泄漏测试仪器、真空袋控制，以及无数其他低于大气压（真空）的控制场景。

所有型号329真空调节器通过节流调节输出流量来维持调节器下游的设定真空度。最大流量可达44标准立方英尺/分钟（SCFM）。这使得多个调节器可以在连接到单一真空供应歧管的情况下，以不同的真空设置运行。标准329型号参考绝对压力，适用于校准和仪器、蒸馏、海拔模拟控制以及其他需要基于绝对压力进行控制的真空应用。此外，还提供参考大气压的差压型号，适用于需要相对于大气压控制真空的应用，如真空夹持、真空袋封装、墨水弯月面控制和液位控制等。

可选型号

型号329系列真空调节器的真空设置通过旋转控制旋钮轻松调整，旋钮总共有13圈，提供了非常精细的调节分辨率。如下表所示，调节器的可控性可以在操作真空范围的两端（较低差压真空或较高真空）进行优化。优化还提高了在操作范围优化端调整真空水平时的响应速度。

自泄压功能选项

除了上述三种型号（标准、低差压真空和高真空），还提供带自泄压功能的型号329真空调节器。不带自泄压功能的调节器在旋转控制旋钮时不会降低差压真空。换句话说，必须向系统中排放空气或存在一定泄漏才能降低差压真空。而带自泄压功能的调节器可以在增加和减少真空两个方向上进行调节。其操作和尺寸特征与型号329或329-500图纸所示相似。

远程过滤器选项

当调节器用于多尘环境或连续操作时，建议选择远程过滤器选项。型号329-500真空调节器包含远程过滤器，适用于周围空气中存在微小颗粒物的环境。远程过滤器通过短管和快速接头连接到型号329，过滤器易于拆卸清洗和重复使用。

规格

• 全流量通道直径：0.480英寸
• Cv值：3.4（标准流量），12.2（高流量型号）
• 调节范围：从低于大气压0.3英寸汞柱到接近绝对真空（详见可选型号说明）
• 滞后性：约0.004英寸汞柱（0.1毫米汞柱）
• 流量敏感性：流量从0到350升/分钟变化时，设定点偏移小于0.1英寸汞柱
• 重量：3.6磅
• 流量端口：1/2英寸NPT（内螺纹）和1英寸NPT（内螺纹，高流量型号）

安装说明

真空源（通常是真空泵）连接到真空调节器上标有“VACUUM PUMP”的入口端口。调节器上标有“REGULATED VACUUM”的出口端口连接到用户系统中需要真空控制的位置。

标有“REMOTE SENSING”的端口位于“REGULATED VACUUM”端口附近，用于最小化由于高流量通过调节器出口端口引起的压降导致的压力传感误差。如果调节器与受控真空位置之间的距离超过几英尺，或者需要低差压设置结合高流量，则应使用远程传感端口。未使用远程传感端口的效果在操作中表现为真空设置随流量变化而略有变化。例如，当调节器的真空设置未改变时，从无流量或低流量到高流量的变化会导致真空设置的微小变化，这很可能是由于流量增加时的摩擦压降引起的。当需要高精度压力指示和控制时，重要的是在系统关键点监测压力，而不是在调节器输出端口，因为压降效应受流量影响。

以下图表展示了使用和不使用远程传感端口的典型安装示意图。

• 安装示意图（不使用远程传感端口）
• 安装示意图（使用远程传感端口）
