快速信息
416-05-04 混合式步进电机
规格参数：
NEMA 17（39 mm）框架尺寸
步距角：0.9°
机身长度：14 mm
保持扭矩：0.04 Nm
特点与优势：
极致平稳运行
高精度
电机规格：
基础型号：416-05-04
步距角：0.9°
框架尺寸：39 mm
NEMA 尺寸：NEMA 17
机身长度：14 mm
电流：0.6 安培
保持扭矩：0.04 Nm
电阻：5 欧姆
转子惯量：5.49 g·cm²
导线数：4 根
接线方式：双极性
重量：0.091 公斤
运行规格：
径向间隙：0.03 mm（施加 0.454 kg 时）
轴向间隙：0.08 mm（施加 1.361 kg 时）
轴跳动：0.05 mm TIR
安装定位面与轴的同心度：0.08 mm TIR
安装定位面与端面的垂直度：0.08 mm TIR
距离安装面 “K” 位置的最大径向负载：2.722 kg
“K” 尺寸：15.75 mm
最大轴向负载：2.722 kg
最大壳体温度：80.00°C
环境温度范围：-20.00°C 至 50.00°C
储存温度范围：-20.00°C 至 100.00°C
湿度范围：85% 以下，无凝露
漆包线绝缘等级：B级（130°C）
绝缘电阻：500 VDC 下 ≥ 100M 欧姆
绝缘耐压：500 VDC，持续 1 分钟

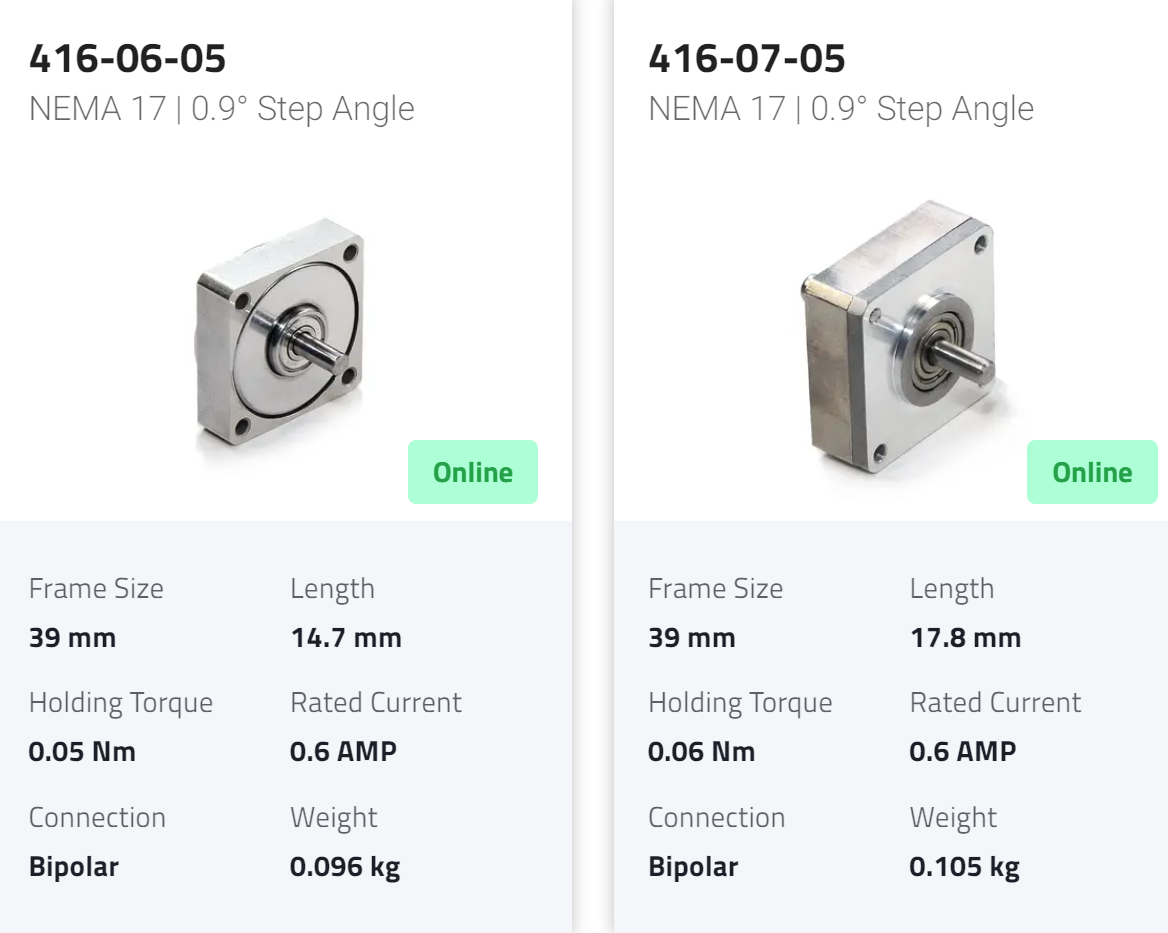

416系列产品：
