谐振式光学相位调制器
适用于单频应用的高效调制器

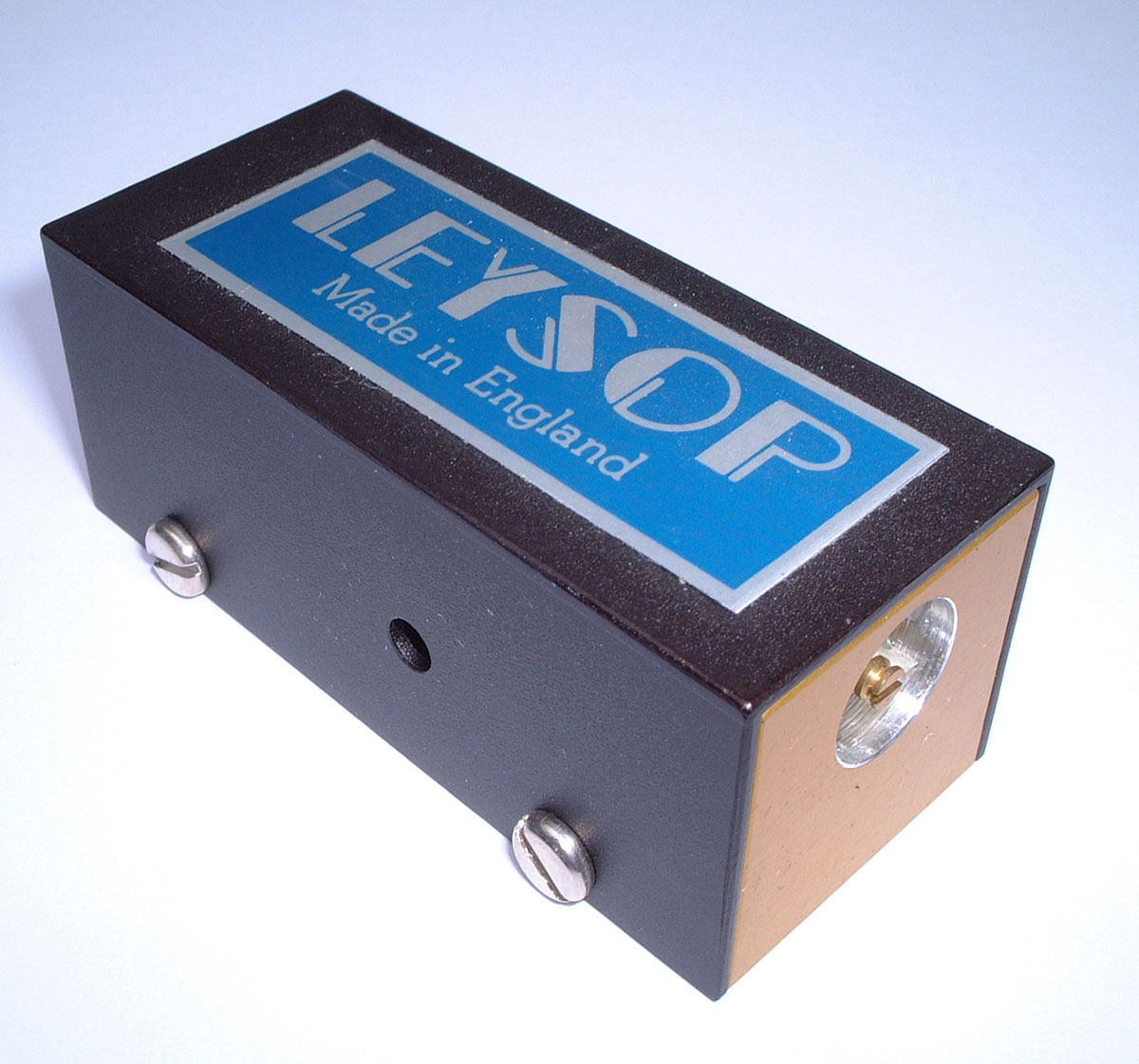

谐振式相位调制器PM4-100（可选4 MHz至100 MHz版本）
通过将电光晶体置于调谐电路中，该器件能以较低驱动电压实现高达π弧度的相位调制。在50 MHz至100 MHz频率范围内，谐振电路可使晶体两端电压增益达到50Ω输入驱动电压的约10倍；低频版本的电压增益可进一步提升至输入电压的20倍左右。
对于调谐电路结构，通常仅需1-2瓦驱动功率即可实现最大化一阶边带调制的效果（约1.8弧度相移）。
当前供货版本不含驱动源，但可适配绝大多数50Ω输出阻抗放大器驱动。
典型性能参数
光学波长范围：600-1300 nm（钽酸锂晶体）
晶体配置：布鲁斯特角切割或AR镀膜垂直入射棒
通光孔径：2mm
射频驱动功率：最大2瓦（π弧度调制）
光学头调谐范围：中心频率±15%
谐振电路电压增益：>10倍
光学头输入阻抗：≅50Ω
注：以上数据基于70MHz工作样机测得
布鲁斯特角切割 vs 直角切割晶体
我们提供布鲁斯特角切割和直角切割（AR镀膜）两种晶体方案。布鲁斯特角切割晶体电容更低，更易通过常规电路元件实现中高频谐振，而短尺寸直角切割晶体亦有应用。低频场景则更适合采用高电容特性的长晶体，其与串联谐振电路匹配性更佳。
非谐振式方案（扩展说明）
虽然本页主要介绍谐振式相位调制器，但在需要宽带宽调制或载波相位数据编码（脉冲相位调制）时，窄带特性的谐振器件并不适用。此时可选用我们横向场调制器系列的EM200或RTP调制器（详见侧边栏）。需注意：相位调制优化需在制造时调整晶体取向排列。常规偏振调制器虽可充当相位调制器使用（灵敏度降低50%），但专为相位调制设计的器件若用于偏振调制会出现热稳定性问题（缺乏双折射补偿结构）。
应用场景
我们最初开发的布鲁斯特角切割80MHz调制器用于某激光制造商的飞秒激光锁模系统——其超低插入损耗和零杂散背反射特性曾是理想选择（近年逐渐被新技术替代）。当前主要应用于谐振腔与原子参考跃迁的相位锁定（即Pound-Drever-Hall技术），以实现光源频率稳定。
