光束位移菱形棱镜：一种简单的单晶体偏振器
光束位移菱形棱镜
该简易器件通常采用方解石制成，亦可使用其他双折射材料（如石英、α-BBO和MgF₂），能优雅地将光束分离为两个正交偏振分量。

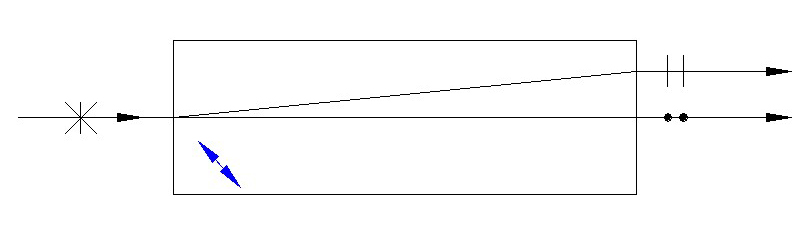

工作原理：
当光束以42°切割角入射方解石晶体时，异常光分量将产生最大位移（无角度偏转）。光束中心位移量约为传播长度的1/10（如10mm长棱镜在1µm波长下产生约1.05mm位移）。
材料特性对比：
- 方解石：位移量最大（双折射率最高）
- 石英等材料：适用于方解石不透过的波段，但位移量较低
光束位移菱形棱镜规格参数表
| 型号 | 通光孔径 (mm) | 长度 (mm) | 位移量 (mm) | 安装直径 (mm) |
|---|---|---|---|---|
| BSC-08-20 | 8 | 20 | 2 | 25 |
| BSC-08-30 | 8 | 30 | 3 | 25 |
| BSC-08-40 | 8 | 40 | 4 | 25 |
| BSC-08-50 | 8 | 50 | 5 | 25 |
| BSC-08-60 | 8 | 60 | 6 | 25 |
| BSC-10-20 | 10 | 20 | 2 | 25 |
| BSC-10-30 | 10 | 30 | 3 | 25 |
| BSC-10-40 | 10 | 40 | 4 | 25 |
| BSC-10-50 | 10 | 50 | 5 | 25 |
| BSC-10-60 | 10 | 60 | 6 | 25 |
