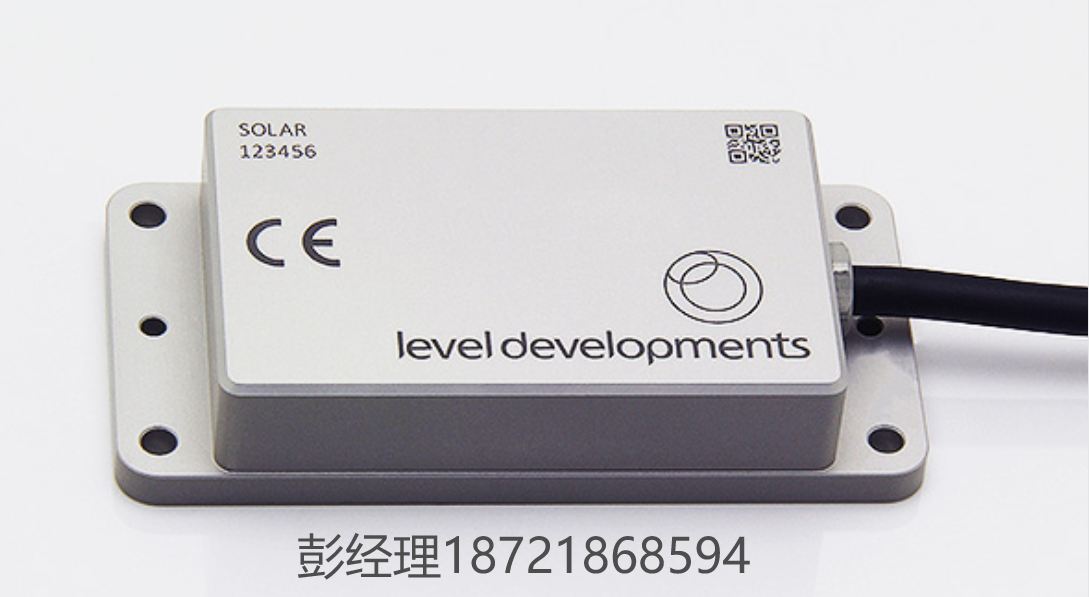

英国Level SOLAR-2系列倾角仪 SOLAR-2-30-2-RS485

SOLAR-2：双轴倾角仪，RS232 或 RS485 输出

产品描述

• 双轴测量，量程范围从 ±5° 到 ±45°

• 高分辨率与高精度

• 低温漂，另可选配温度补偿以进一步优化性能

• 支持 RS232、RS485 单点连接或 RS485 多点连接，采用 ModBus 协议

• 非 ModBus 的 RS232/RS485 型号支持用户可选的 NMEA0183 数据格式

• 采用坚固密封的阳极氧化铝外壳（防护等级 IP67）

• 符合 CE、RoHS 和 EN61326-1（电磁兼容）标准

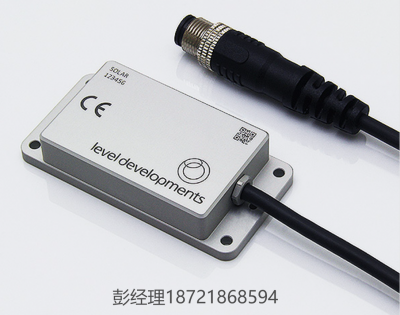

• 标配 2 米长、4 芯黑色 PUR 屏蔽电缆，配 M12 四针连接器

SOLAR-2系列倾角仪是一种高性能、低成本的双轴倾斜传感器，用于测量俯仰轴与滚转轴的角度。通过灵活的配置与校准程序，可根据需求提供 ±5° 到 ±45° 的量程选项，并可根据指定的工作温度范围进行温度补偿。设备采用体积小巧、低剖面、密封等级达 IP67 的铝质外壳。其配套电缆为黑色 PUR 材质，具备良好的室外使用耐久性。
内置高性能 MEMS 传感器，相较于同类产品具有更低的长期漂移。通讯接口支持 RS232 与 RS485（包括多点 ModBus 协议）版本。产品在英国制造、校准与测试，确保其性能符合技术规范。

产品规格

参数	数值	单位	备注
供电电压	9-30	V DC	内部已滤波、抑制与稳压，建议使用低噪声电源以防传感器受干扰
工作电流	30mA（@9V） 20mA（@12V） 10.5mA（@24V）	mA	电流取决于供电电压
工作温度	-40 至 +85	°C	可应要求在 -20 至 +70°C 范围内进行校准
RS232/RS485 输出速率	38400	bps	可通过数字接口设置为 115.2k、57.6k、38.4k、19.2k、9.6k、4.8k、2.4k
RS232 数据格式	38.4, 8,1,N	–	1起始位，8数据位，1停止位，无奇偶校验
RS485 & ModBus 格式	38.4, 8,1,N	–	同上
低通滤波频率	1	Hz	可通过控制命令设置为 16Hz 至 0.125Hz，默认值为1Hz
抗机械冲击	5000	G	内部传感器抗冲击极限，0.5ms
重量	45	g	不含电缆
电缆与连接器	2 米，M12	–	4芯带编织屏蔽黑色PUR电缆，配M12公头连接器
防护等级	IP67	–	适用于外壳与电缆接头；电缆固定端非柔性安装时才能保持密封等级

SOLAR-2-30-2-RS485 – 双轴倾角仪，±30°量程，RS485 接口，带温度补偿

产品特点

• 双轴测量范围：±30°

• 高分辨率与高精度

• -10 至 60°C 范围内温度补偿

• RS485 接口，采用 LD 通信协议

• 坚固密封的阳极氧化铝外壳（IP67 防护等级）

• 符合 CE 认证和 RoHS 环保标准

• 4 芯带编织屏蔽的 2 米 PUR 电缆

• 小巧尺寸（75 × 37.5 × 15 mm），重量轻

规格参数
