瑞典LC-Tec, FPM（快速偏振调制器）,基于液晶 （LC） 的偏振调制器（旋转器）

FPM（快速偏振调制器）系列是基于液晶 （LC） 的偏振调制器（旋转器），通过外部施加的驱动电压来控制光偏振。与传统的机械调制器相比，LC 调制器是电光的;它们不包含任何活动部件，完全无振动，占地面积小。

大多数调制器型号由一个 LC 单元和一个线性偏振器组成。施加驱动电压会重新定向双折射 LC 分子，从而改变通过 LC 池的光的相位延迟。这导致通过整个调制器结构的光的偏振发生变化。

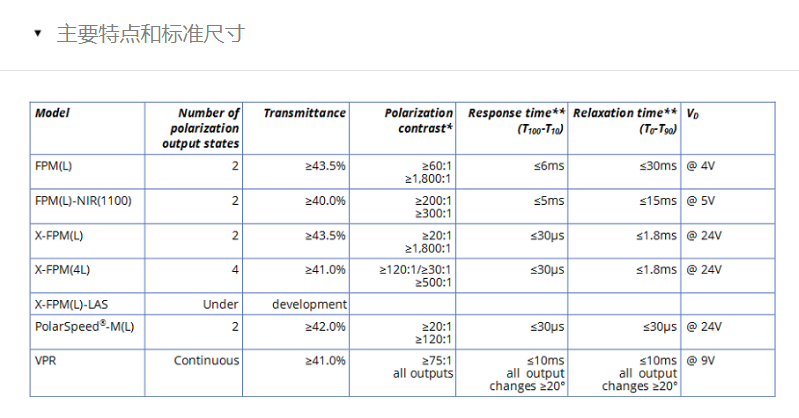

标准型号和尺寸

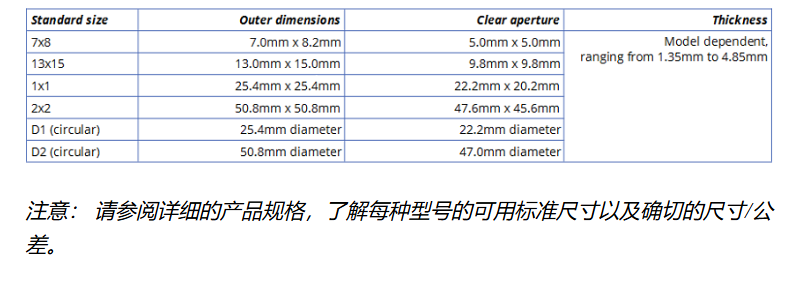

为了满足各种应用的广泛要求，我们提供了一系列具有不同电光特性的调制器型号，并提供多种标准尺寸，所有型号的交货时间都很短。建议未找到所需调制器特性的客户，可以在电光特性和机械尺寸（最大 14“x16” 尺寸）方面进行进一步优化和定制设计。在批量供应方面，可以发货从单个原型到每月数百万个。

注意：上述值在室温下适用于 2×2 尺寸，入射光是非偏振的。透射率和偏振对比度对应于所有型号的发光数据，但 FPM（L）-NIR（1100） 和 VPR 除外，前者在 1,100nm 的设计波长下测量性能，后者的性能是在窄带操作下测量的。有关更多信息，请参阅商品规格。

*： 偏振对比度定义为所需偏振输出与其正交非有用分量的比率。较低的值对应于偏振改变状态，而较高的值对应于非改变状态。偏振改的对比度在设计波长（通常为 550nm）附近明显更高。

**： 响应时间定义为在施加驱动电压后，从极化改变状态切换到非改变状态所需的时间。弛豫时间是电压关闭后从非改变状态切换到改变状态的相应时间。PolarSpeed-M（L） 的工作方式不同，可在两个方向上提供快速切换。^®

偏振输出
调制器配置为线性极化输出状态。也可以在其他预定义的偏振状态之间切换，例如在线偏振和圆偏振之间，以及左旋和右旋圆偏振之间切换。

入射偏光片
调制器标配一个输入（或出口，取决于用途）偏振器。对于具有线性偏振入射光的客户，调制器也可以不提供任何偏振器。

顶部涂层和防反射 （AR） 盖板玻璃
大多数型号的外表面都配有防反射、防刮擦的硬涂层。对于要求苛刻的光学应用，调制器还可以配备光学质量的高效 AR 盖板玻璃，该盖板玻璃的两面都夹层。这种配置可最大限度地减少表面反射、光束偏差和波前像差，特别推荐用于成像应用。

电气连接
调制器通常带有粘合到器件的触点引脚。还提供其他几种选项，包括柔性扁平电缆 （FFC） 和焊接电线。

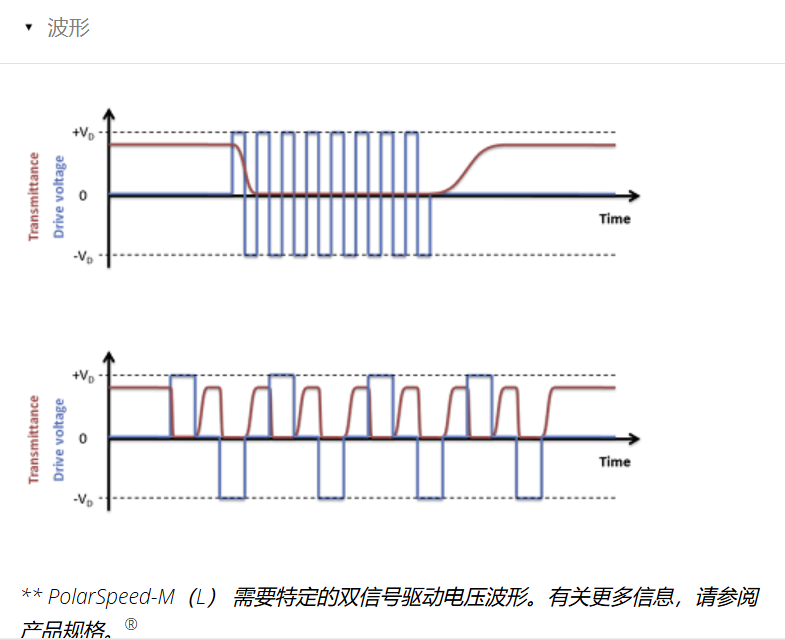

驱动波形
调制器具有单稳态常偏振改变操作，在没有施加电压的情况下，调制器处于偏振改变状态*。施加驱动电压 V_D，则将其切换到非更改状态**。该电压必须在 modulator 需要处于非改变状态的整个持续时间内保持。一般来说，增加驱动电压幅度会增加非改变状态的极化对比度并缩短响应时间。调制器的极化输出对 RMS 电压做出反应。为了防止 LC 层内的离子迁移可能影响调制器的性能和使用寿命，建议确保驱动信号中不存在净直流偏压。这最好通过使用下图所示的两个 AC 方波之一来实现。当使用左侧替代方案时，如果要避免视觉闪烁，建议的最小频率为 60Hz。当需要在两个极化输出状态之间循环操作时，正确的选项是合适的。
