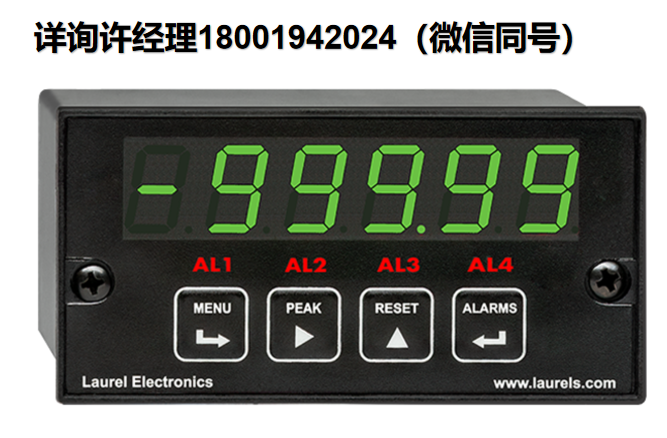

Laurel L20000DCV1 数字面板仪表
Digital Panel Meters for Dc Voltage and Current Input Signal Applications
适用于 DC 电压和电流输入信号应用的数字面板仪表
Laurel L20000DCV1 数字面板仪表特点：
±0.2, ±2, ±20, ±200, ±300V 和 ±600V DC 电压范围
±2, ±20, ±200 mA 和 +5A DC 电流范围
读取精度为 0.01%，误差 ±2 个计数
所有输入范围均可由用户选择，并经过出厂校准
每秒最多可进行 60 次转换，适用于峰值或谷值捕获
数字跨度可调节，从 0 到 ±99,999，零点调整从 -99,999 到 +99,999
前面板可扩展至 ±99,999，适用于电流分流器
1/8 DIN 尺寸，带有亮红色或绿色 0.56″（14.2mm）高 LED 数字显示
传感器激励输出，5V、10V、12V 或 24V DC（隔离）
电源：85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac（隔离）
工作温度范围：-40°C 至 70°C（-40°F 至 158°F）
提供多种即插即用选项：
2 或 4 个继电器，机械式或固态，适用于报警或控制（隔离）
1 或 2 个模拟输出，4-20 mA、0-20 mA、0-10V 或 -10V 至 +10V（隔离）
通讯方式：以太网、WiFi、USB、RS232、RS485（隔离）
扩展的 DPM 允许最多 180 个数据点，用于自定义曲线线性化和连续读取衍生的速率
Laureate™ 1/8 DIN 数字面板仪表，适用于 DC 电压和电流输入信号应用
Laureate™ 1/8 DIN 数字面板仪表是一种可编程 DC 数字面板仪表，配有 DC 信号调理板。它们结合了高精度和快速的读取率，并提供广泛的（隔离的）即插即用输出选项板，用于计算机接口和控制。DC 仪表的精度为 0.01% 读取值 ± 2 个计数。
DC 电压计操作（通过跳线选择）提供六个全量程 DC 电压范围，从 ±200.00 mV（10 mV 分辨率）到 ±600.0V（100 mV 分辨率）。200.00 mV 和 2.0000V 范围提供 1 GΩ 的高输入阻抗，以最小化对电压信号的负载。
DC 电流计操作（通过跳线选择）提供四个全量程 DC 电流范围，从 ±2.0000 mA（0.1 mA 分辨率）到 ±5.000 A（1 mA 分辨率）。
所有信号调理板范围均已出厂校准，且每个范围的校准因子都安全地存储在板载 EEPROM 中。通过软件调整，可以容纳外部分流器，便于现场更换信号调理板，而无需重新校准相关的数字面板仪表。为了获得最佳精度，建议每年进行工厂重新校准。所有 Laureate Electronics 仪器都经过行业领先的 Fluke 校准仪器的校准，并经每年重新校准，且可追溯到国家标准，确保最高的精度和可靠性。
可选的扩展 Laureate 计算机板增强了 Laureate 数字面板仪表，显示由连续读取数据得出的速率，并能够进行高精度的自定义曲线线性化。例如，它可以通过 4-20 mA 传感器计算水平圆柱形罐中的液体体积或流量。设置非常简单：用户输入最多 180 个数据点到电子表格或文本文件中，然后下载到仪表中进行精确操作。
Laureate 数字面板仪表可以通过 Laureate 免费的 Instrument Setup Software 进行轻松编程，可以从我们的网站下载，并且与 Windows PC 兼容，需要一个数据接口板进行设置。
缩放范围为 -99,999 到 +99,999（五个数字），并且可以选择任意小数点来显示工程单位中的读数，如 PSI。提供三种缩放方法：选择缩放和偏移、两点法和使用实际传感器信号的系统级校准。
高读取率（每秒 50 或 60 次转换），Laureate™ 数字面板仪表使用并行斜率（美国专利 5,262,780）模拟到数字转换技术，能够集成来自完整电力周期的信号（50 Hz 或 60 Hz）。这种读取速率使峰值和谷值捕获成为可能，支持实时计算机接口，且与 Laureate 的免费 Instrument Setup Software（与 Windows PC 兼容）一起使用，可以通过串行数据传输查看。
数字信号过滤模式可选择，以确保在电气噪声环境中获得稳定的读数：
未过滤 选择提供真实的峰值和谷值读取，并有助于控制应用。
批量平均滤波器 选择对每 16 次转换取平均值。
自适应移动平均滤波器 选择提供 8 种时间常数的选择，范围从 80 毫秒到 9.6 秒。当信号电平发生显著变化时，滤波器会通过短暂切换到最短的时间常数来跟随变化，然后再恢复到所选的时间常数。自动设置选择基于信号噪声的时间常数。
两个去皮功能： 自动去皮和手动去皮。自动去皮时，输入线通过外部按钮接地。这会导致当前的重量（通常是容器的空重）被存储为偏移量。手动去皮时，去皮值可以通过前面板或使用 Laureate 的免费 Instrument Setup Software 在计算机上手动输入。例如，去皮值可以是卡车或铁路车厢的空重。按下前面板上的复位按钮可切换显示：毛重（总重）和净重（去皮后的毛重）。
峰值和谷值 会自动捕获。它们可以通过前面板的按钮命令或通过后连接器的控制信号显示，或者通过串行数据传输发送。
两个后面板控制输入（CMOS/TLL 电平，逻辑 0 = 接地，逻辑 1 = 开路）或可设置为控制/激活 14 个仪表命令的干接点。
（隔离型）5V、10V、12V 或 24V DC 激励输出 是标准配置，用于为传感器或两线传输器提供电源。辐射计操作会自动补偿应用激励的变化，激励电平可以通过跳线选择，用于如桥梁等应用，在这些应用中，待测信号与激励电平成正比。
模块化设计，最大灵活性，最低成本
所有板卡均与仪表和电源地隔离。可选的即插即用板卡用于通信和控制，包括以太网、WiFi、串行通信板、双路或四路继电器板和模拟输出板。Laureate 可通过 85-264 Vac 或选配的 12-32 Vac 或 10-48 Vdc 电源供电。显示屏采用亮红色或绿色 0.56 英寸（14.2 毫米）高 LED 数字，1/8 DIN 外壳符合 NEMA 4X（IP65）规格，面板安装时可见。任何设置功能和前面板按键都可以锁定，以简化使用和增强安全性。内置的 5V、10V、12V 或 24V 激励电源可为传感器提供电源。所有电源和信号连接都使用 UL / VDE / CSA 认证的螺丝夹接插件。
