Laureate™称重传感器，应变计和微伏 数字面板仪表
20 mV – 500 mV 满量程范围，4 线或 6 线连接
特征
- 20， 50， 100， 250 & 500 mV 满量程范围，1 微伏灵敏度
- 零点调整从 -99,999 到 +99,999，量程调整从 0 到 ±99,999
- 精度为 0.01% 的读数± 2 个计数
- 每秒最多 60 次转化
- 隔离式 10 Vdc 激励，为四个并联的 350 欧姆称重传感器供电
- 4 线或 6 线连接，以避免铅电阻效应
- 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
- 多种选项可供选择：
– 2 或 4 个继电器，机械或固态（隔离）
– 模拟输出，4-20 mA、0-10V 或 -10V 至 +10V（隔离）
– 通信：以太网、WiFi、USB、RS232、RS485（隔离）
– 自定义曲线线性化，连续读数的速率 - -X 扩展温度选项，从 -40°C 到 70°C
Laureate™ 称重传感器、应变计和微伏计是一款 5 位面板仪表，具有极高的精度和稳定性，适用于低电平信号。
- 称重传感器仪表操作提供低至 ±20 mV 满量程的灵敏度，可在 10V 激励下与 2 mV/V 称重传感器配合使用。比率式操作可自动补偿激发的变化。5 位数字显示屏可以缩放，以便以磅、千克或 PSI 等工程单位直接读数。可以通过前面板按钮或计算机进行缩放。零可以设置为 -99,999 到 +99,999。范围可以在 0 到 99,999 ±范围内缩放。数字缩放和校准消除了非基于微计算机的仪表中电位计引起的漂移。
- 直流微电压表操作可提供低至 ±20.000 mV 满量程的灵敏度，分辨率为 1 μV，可与 2 mV/V 称重传感器配合使用。通过应用 5 的数字乘法器，可以获得 99,999 个计数的显示跨度和 0.2 μV 的灵敏度。移动平均数字滤波器确保在电噪声环境中安静地读取。
比率电桥操作中的仪表精度为 2 个计数读数的 0.01%，± 2 个计数。自定义曲线线性化（可选 Extended 主板提供）可以扩展称重传感器的工作范围。自定义曲线线性化还允许使用成本更低、线性度更低的称重传感器实现更高的精度。
内置隔离式励磁电源可在 10V 电压下提供高达 120 mA 的电流，为四个并联的 350 欧姆称重传感器供电。该测量仪以比率模式运行，以消除由于电源变化引起的误差。当激励感应输入用于 6 线连接时，仪表会补偿传感器引线的电阻变化，从而允许长距离电缆运行。
并发斜率（US Pat 5,262,780）模数转换提供每秒高达 60 或 50 次转换的高读取速率，同时在整个电源周期内对信号进行积分。高读取速率非常适合峰或谷捕获、实时计算机接口和控制。
系统会自动捕获峰值和谷值。这些可以通过前面板按钮命令或后连接器上的控制信号显示，也可以作为串行数据传输。
对于电噪声环境，可以选择数字滤波，包括批量平均滤波器和自适应移动平均滤波器，后者提供 80 ms 至 9.6 s 的 8 个时间常数选择。当信号电平发生重大变化时，该滤波器会短暂切换到跟随变化的最短时间，然后恢复到选定的时间常数。在可选的 Auto filter 模式下，根据检测到的信号噪声自动选择滤波器时间常数。
缩放和偏移可以通过以下两种用户可选方法之一提供：
- 使用坐标读数方法，仪表读取高信号值和低信号值，用户输入所需的高值和低值。然后，仪表会计算跨度乘数和偏移量。如果有外部校准参考，此方法是理想的选择。
- 使用手动坐标方法，用户输入以伏特为单位的高低输入值以及所需的高低读数值。如果没有可用的外部校准参考，此方法适用。

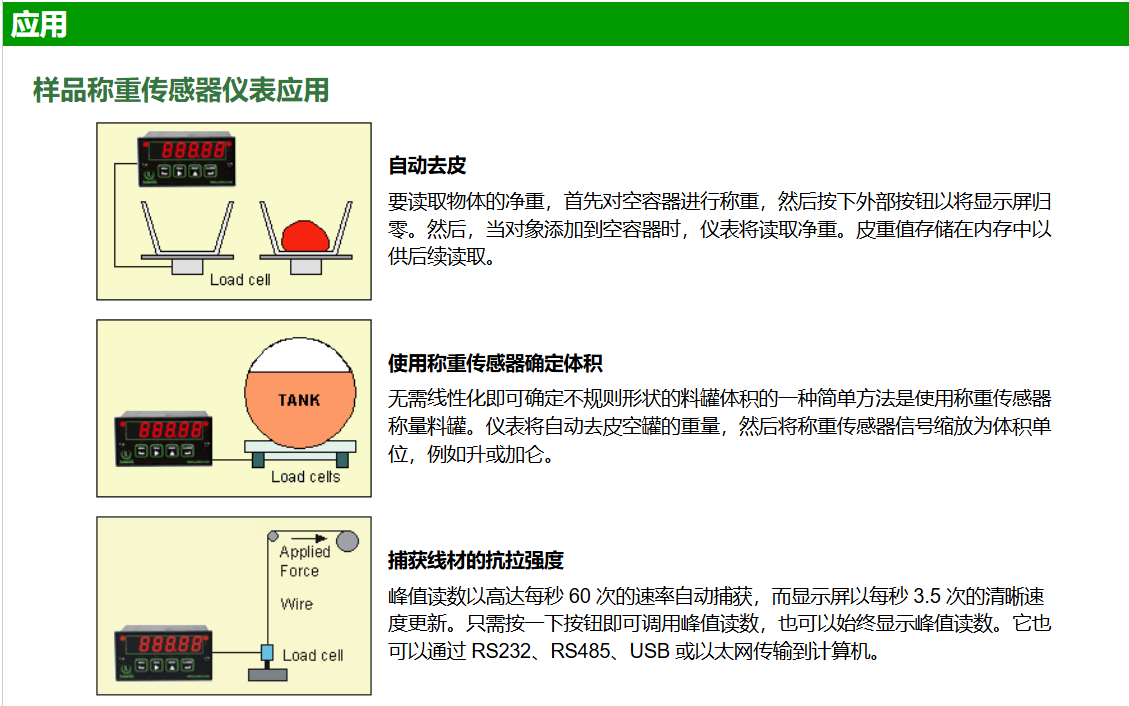

自动去皮是称重应用的标准配置，用于减去空容器的重量，可通过外部按钮触点闭合或逻辑信号进行控制。Laureate称重和秤仪表提供了额外的称重应用功能。
专为系统使用而设计。 可选插件 用于通信和控制的板包括以太网、WiFi 和串行通信板、双或四继电器板以及隔离模拟输出板。获奖者 may 由 85-264 Vac 供电，或可选由 12-32 Vac 供电，或 10-48 伏直流电。显示屏有红色或绿色可供选择 LED 指示灯。1/8 DIN 外壳符合 NEMA 4X （IP65） 规范 面板安装时从正面。任何设置函数和 前面板按键可以锁定，以简化使用 和安全性。内置隔离式 5、10 或 24 Vdc 励磁电源可为传感器供电，并消除 需要外部电源。所有电源和信号 通过 UL / VDE / CSA 级螺钉夹进行连接 插头。
称重传感器仪表连接
 | 在 4 线连接中，激励线和传感线连接在一起。该仪表可以对电源电压变化进行比例校正，但不能补偿引线电阻的变化。这种连接通常用于短电缆。 |
 | 在 6 线连接中，感应线与激励线分开，从而消除了由于引线电阻变化而产生的影响。这允许在极端温度的室外环境中进行长电缆布线。 |
 | 对于大型秤，单个 Laureate 最多可为四个 350 欧姆称重传感器供电，其激励输出在 10V 时的额定电流为 120 mA。四个电桥的激励点和传感点并联。如果称重传感器具有相同的灵敏度（以 mV/V 为单位），则称重传感器输出将被平均。 |
使用 Laureate 数字面板仪表进行安全带拉伸强度测试。
三个仪表显示 Force（力）、Displacement （位移） 和 Speed（速度）。
