美国Laurel,直流数字电压表,电流表,具有峰值保持的快速读取速率,用于直流电压和直流电流的模块化数字面板仪表
Laureate™ 直流电表：用于直流电压和直流电流的模块化数字面板仪表
高精度、高读取速率、控制输出
特征
- ±0.2、±2、±20、±200、 ±300V & ±600V 直流电压范围
- ±2、±20、±200 mA 和 ±5A 直流 电流范围
- 99.99% 满量程 准确度 ±2 计数
- 前面板可扩展至 99,999 ±，适用于 电流分流器
- 传感器激励输出，5、10 或 24 Vdc （孤立）
- 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
- 多种选项选择：
– 2 个或 4 个继电器， 机械或固态（隔离）
– 模拟 输出，4-20 mA，0-10V 或 -10V 至 +10V（隔离）
– 通信：以太网、WiFi、USB、RS232、RS485（隔离）
– 自定义曲线线性化，连续速率 读数 - -X 扩展温度选项，从 -40°C 到 70°C
Laureate™ 直流电压表和直流电流表是带有直流信号调节器板的直流数字面板仪表。他们 将高精度、高读取速率和宽范围相结合 用于计算机接口和 控制。直流仪表精度为满量程的 99.99% ±2 计数。

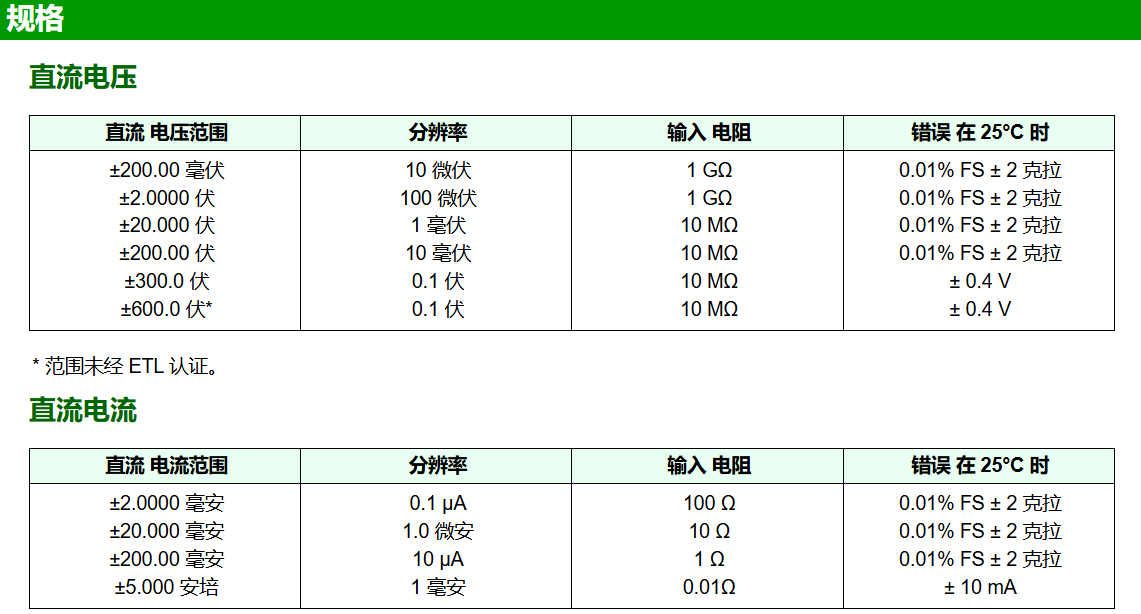

- 直流电压表操作（由跳线选择）提供和六个 满量程直流电压范围为 ±200.00 mV，10 mV 分辨率为 ±600.0V，分辨率为 100 mV。 200.00 mV 和 2.0000V 范围提供高输入 阻抗为 1 Gohm，以最大限度地减少电压负载 信号。
- 直流电流表操作 （由跳线选择）提供四个满量程直流电流范围，从 ±2.0000 mA，0.1 mA 分辨率至 ±5.000 A 具有 1 mA 分辨率。5.000 A 范围测量 IR 内置 10 毫欧电流分流器。
所有电压和电流范围均为出厂 已校准，每个 范围存储在信号调理器板上的 EEPROM 中。 这允许范围和信号调节器板 在现场更改，而无需重新校准仪表。
外部电流 完全支持分流器。缩放从 满量程毫伏（如 50 mV 或 100 mV）至安培 可从仪表的前面板轻松完成。 可扩展读数为 5 位完整数字，最高可达 ±99,999 个计数。

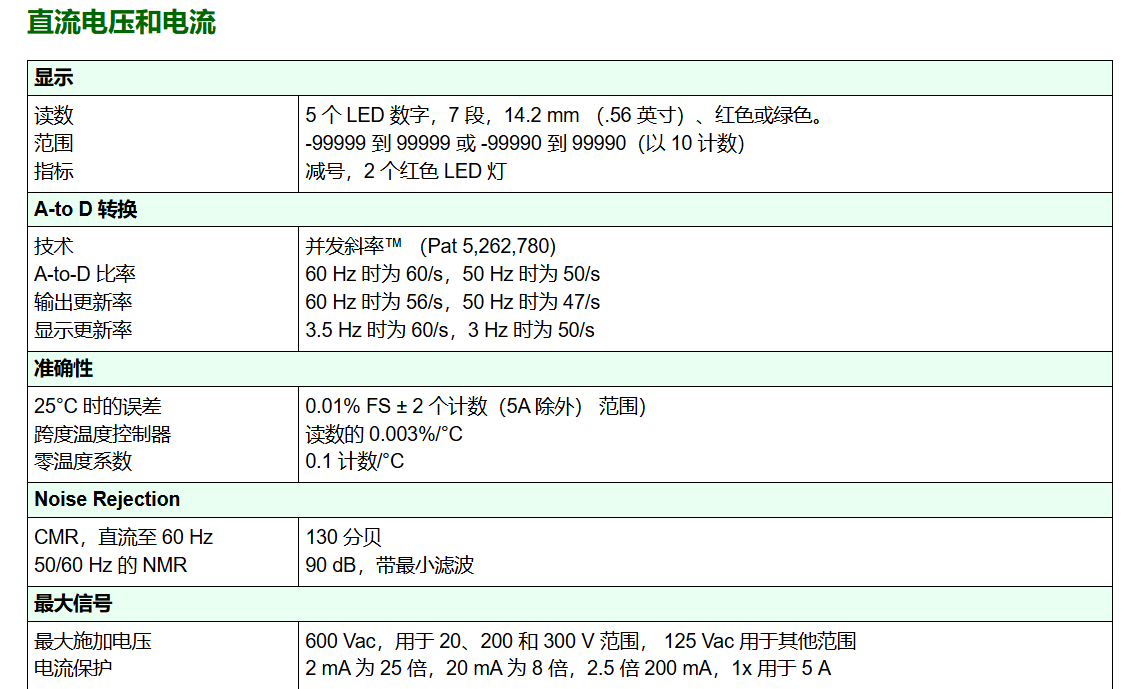

高读取 速率高达每秒 60 或 50 次转换，同时在整个电源周期内对信号进行积分 由 Concurrent Slope 提供（美国专利 5,262,780） 模数转换。高读取率是理想的 用于峰谷捕获、实时计算机接口、 和控制。峰值和谷值会自动 捕获。这些可以通过前面板显示 按钮命令或后部的控制信号 连接器，或作为串行数据传输。
数字滤波可选择电气 嘈杂的环境，包括批处理平均 filter 和一个 adaptive moving average filter，其中 提供 8 个时间常数选择，范围从 80 ms 到 9.6 s。 当信号电平发生重大变化时，该 过滤器通过短暂切换到最短时间来适应 constant 来跟随更改，然后恢复到 选定的时间常数。在可选的 Auto Filter 模式下， 过滤器时间常数是根据 检测到信号噪声时。

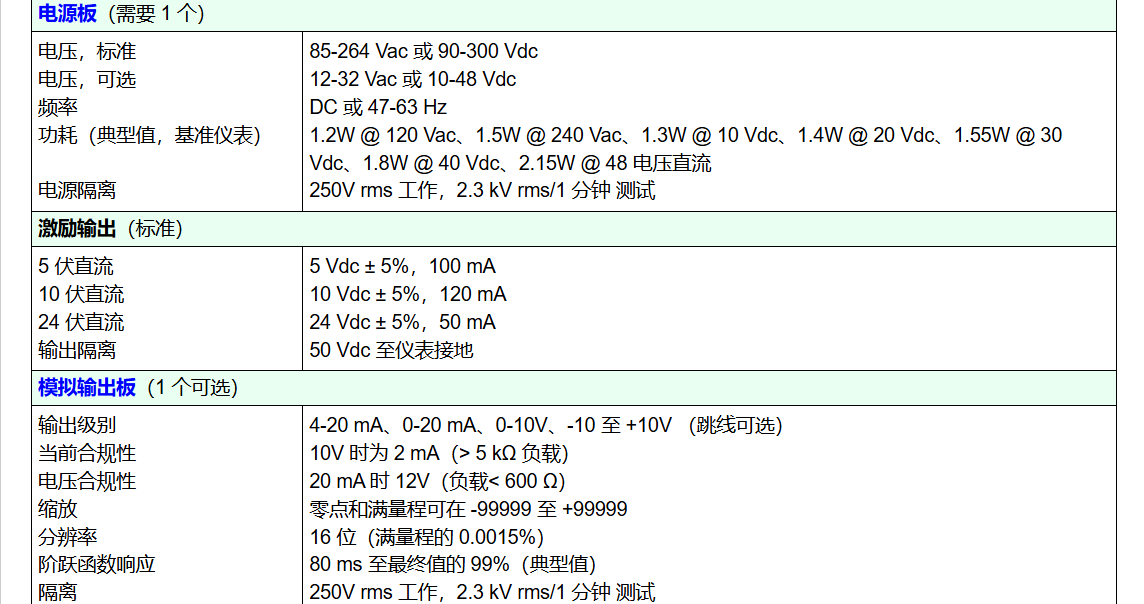

专为系统使用而设计。可选插件 用于通信和控制的板包括以太网、WiFi 和串行通信板、双或四继电器板以及隔离模拟输出板。获奖者 may 由 85-264 Vac 供电，或可选由 12-32 Vac 供电，或 10-48 伏直流电。显示屏有红色或绿色可供选择 LED 指示灯。1/8 DIN 外壳符合 NEMA 4X （IP65） 规范 面板安装时从正面。任何设置函数和 前面板按键可以锁定，以简化使用 和安全性。内置隔离式 5、10 或 24 Vdc 励磁电源可为传感器供电，并消除 需要外部电源。所有电源和信号 通过 UL / VDE / CSA 级螺钉夹进行连接 插头。
