设计与功能：

热导率测试工具 λ-Meter EP500e（保护热板装置）是一种基于嵌入式计算机的测试工具，采用绝对值测量方法，符合 ISO 8302、DIN EN 1946-2、DIN EN 12667 和 ASTM C177（DIN 52612）标准。λ-Meter EP500e 测量插入样品的厚度、样品上的温度差异以及相当于测量加热电功率的热流。根据定义的测量区域和一维热导率，计算热导率。

它不是一个热流计，因此在原理上提供比大多数其他测试工具更高的准确度。它设计用于长期使用，即使经过多年也无需校准。

现代传感器板的设计技术使得无需标准的测量室环境，从而简化了自动化过程。

热导率测试工具 λ-Meter EP500e（保护热板装置）不需要温控测量环境。它只需插入常规电源即可在任何房间或办公室中使用。

它发出的噪音非常小（如同计算机），并且散热量也非常少。测试工具的先进控制算法为每次测量计算最佳测量参数，将测量时间缩短至最小。

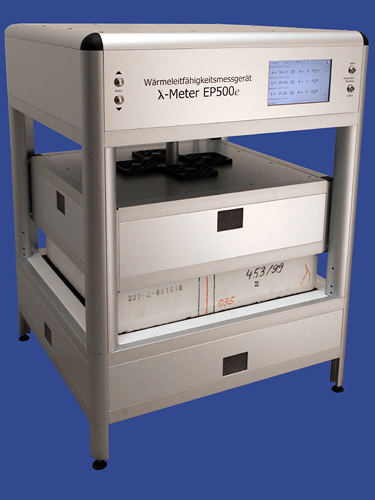

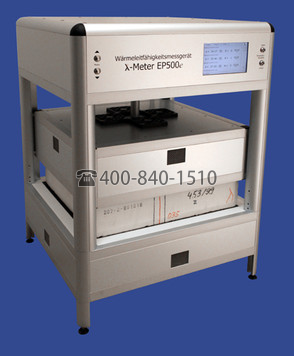

热导率测试工具 λ-Meter EP500e（保护热板装置）是一种紧凑型台式工具。

下部和中部组件包含传感器板，它们同心排列。这些板的中心部分是计算机优化的铝制单元，厚度为 40 毫米，用于维持等温温度。空气冷却的高性能佩尔帖模块负责将传感器板的温度调节到 -15°C 到 65°C 之间，从而可以在 10°C 到 40°C 的温度范围内，样品表面温度差为 5 K 和 15 K 的情况下进行热导率测量。与其他传统测试工具不同，温度测量不是通过热电偶在样品表面点状进行，而是覆盖整个测量表面。这确保了对非均匀样品也具有高测量准确度。

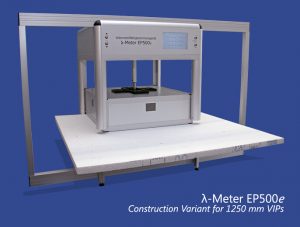

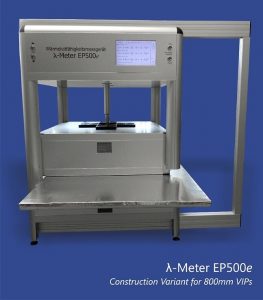

理想的样品为 500 x 500 mm² 的片材。工具的实际测试区域位于样品的中心。其大小取决于工具的类型（例如，200 x 200 mm² 或 150 x 150 mm²）。对于 500 x 500 mm² 的样品，工具将测量适用于中央区域的热导率。相邻的外部材料不会影响测试结果。然而，需要有外层，以确保能够产生一维的稳态温度场。

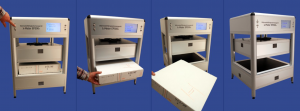

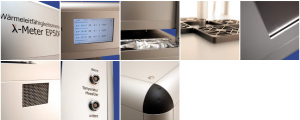

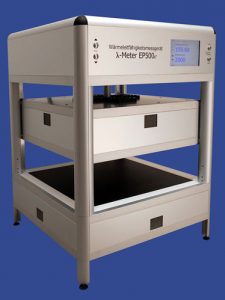

上部组件包含所有电子模块、电动提升缸用于驱动中部组件、用于测量样品厚度和测试压力的仪器，以及所有显示和控制单元。工具的操作非常方便简单。电动提升机制由前面板上的两个按钮控制。它将提升上部传感器板，以便插入样品。为了便于插入，测试工具的侧面可以打开。在上部传感器板下降过程中，提升机制将减速至缓慢模式——这是由于上部传感器板下侧的小销钉与光电开关的接触。此模式提供了更高的精度，并防止可能的损坏。当达到所需的测试压力时，机制会自动切断。样品厚度的测量符合 DIN 18164 和 DIN 18165 标准，要求在样品上施加特定的表面压力（范围为 0.05 到 2.5 kN/m² 或 50 到 2500 Pa）。

传感器板的设计与功能 – 通过 λ10 测试的样品内热条件

单样品装置必须有一个额外的加热板，即所谓的反向加热器，位于上部传感器板的上方。反向加热器提供热屏障，确保所有热量都传递到样品中。热导率测试工具 λ-Meter EP500e（保护热板装置）还包括一个高灵敏度的热流板，用于检测加热板和反向加热器之间可能的热对流。精确的热密封可以实现，而这在使用热电偶时是不可能的。横向热量的偏移在测量区域和保护加热环之间进行高级管理，如下所示：保护加热环不是仅通过几个热电偶测量温度差来控制的，而是由超过 100 个热电偶链均匀分布在测量区域和保护加热环之间的间隙中。它们可以检测到最小的横向热流。保护环将补偿这些不希望的热流。它被另一个保护加热环包围，并再次由冷却或调温环包围。两个环之间的热流通过热电偶链（热流传感器）进行测量。绝对温度将在多个位置进行测量。热导率测试工具 λ-Meter EP500e（保护热板装置）将根据这些数据，包括编程的测试方案、样品的厚度和室温，计算样品中的温度场，以及保护加热环和冷却或调温环的控制变量。

下图（图 3 和图 4）展示了 λ10 测量中的样品内热条件的原理图。第一幅图（图 3）显示了按照 ISO 8302 第 2.1.3 段图 5a 的传统保护热板装置的模式。第二幅图（图 4）展示了当前热导率测试工具 λ-Meter EP500e（保护热板装置）诱导的温度场。如果按照 ISO 8302 第 2.1.3 段图 5c 的设计进行升级，增加了一个额外的加热和冷却环，则会形成相同的场。

只有当侧面区域的温度等于样品的平均温度时，才存在均匀的一维稳态温度场（见图 3）。另一种设置（图 4）通过在样品两侧增加加热和冷却环提供热屏障，并创建一个独立于侧面条件（即室温）的温度场，该温度场是一维的且稳定的。

对于按照 ISO 8302 第 2.1.3 段图 5c 制造的热导率测试工具 λ-Meter EP500e（保护热板装置），在 λ10 测量过程中，测试工具将从样品的两侧冷却边界区域，使较高的边界前表面温度（室温）不会渗透到样品内部。在测试工具指定的测量温度和样品厚度范围内，将为测量加热和保护加热区域建立准确的一维稳态温度场。不需要温控测量室！

额外的冷却环像“湿度汇”一样工作。空气湿度和样品边界区域的可能湿度转移到冷却环，从而不会影响测量结果。此外，测量时间将缩短——这是与传统保护热板装置相比的另一个决定性优势。

智能控制机制可以确定测量的理想参数并缩短运行时间。热导率测试工具 λ-Meter EP500e（保护热板装置）可以在任何房间中使用，不需要恒定的温度环境。

特征：

热导率测试工具 λ-Meter EP500e 的特点与操作范围

如果您决定投资热导率测试工具，建议选择符合 ISO 8302 和 EN 1946-2 标准的保护热板装置。与根据 ISO 8301 和 EN 1946-3 标准的常用热流计相比，它具有显著的技术改进。

单样品热导率测试工具 λ-Meter EP500e 是一种保护热板装置，测量绝缘材料及其他产品的热导率、热阻、k 值和 U 值。测试符合 ISO 8302、EN 1946-2、EN 12664、EN 12667、EN 12939、ASTM C177 和 DIN 52612 标准，具有测试机构所要求的高准确性。

它已获测试机构或（高等教育）机构以及内部生产控制的批准。

新设计的特点是测量区可以实现稳定的热条件。三个保护加热环和一个温控加热环（可用于加热和冷却）通过间隙控制分开，可以单独控制，操作方便。开放的设计使得自动化解决方案具有更大的潜力，不需要常规工具类型所必需的温控测量室。

这一改进通过微系统技术和其他现代技术实现，应用于传感器板的设计。特殊温度场的三维模型的开发也为成功做出了贡献。

智能微处理器控制提供理想的测试参数，无需手动操作，即可快速高效地在测试区内产生稳定的温度场。

虽然工具未配备测量室，但λ-Meter EP500e 的标准符合性已被确认和认证，符合 ISO 8302、EN 1946-2、EN 12664、EN 12667、EN 12939、ASTM C177 和 DIN 52612 标准。

无论是单样品还是双样品设计类型，都符合标准并获得了 CE 认证。我们选择制造和销售单样品测试工具。它的技术和工程更为复杂，但使用更加友好且易于操作。

双样品工具类型无法测量单个样品的热导率，只能测量两个样品的平均值。单样品工具类型的样品插入和操作更为方便。

热导率测试工具 λ-Meter EP500e（保护热板装置）可以在精确的测试温度下测试热导率。其热控制不会在样品内的热条件接近稳态时关闭，以调整到测试温度。这在热流计中常见，并且通常会导致实际和期望测试温度之间的微小差异。对于保护热板装置的 λ10 测量，仅需要进行一次测试。这与其他工具的系列测试（最多需要三个不同的温度）和以前 DIN 52612 标准所要求的测试方式不同。

热导率测试工具 λ-Meter EP500e（保护热板装置）可以在 10°C 至 40°C 之间的不同温度下，自动完成对一个样品的三个连续测试。根据每个测试结果，该工具可以通过线性回归计算 λ10、R10 和 TK（热导率的温度系数）。

热导率测试工具 λ-Meter EP500e（保护热板装置）评估样品厚度，也可以输入和预设厚度。

在 热导率测试工具 λ-Meter EP500e（保护热板装置）上，样品厚度按照 EN 823（DIN 18164 和 18165）标准测量，施加压力范围为 50 到 2500 Pa（根据 EN 13162 至 13171 标准用于绝缘材料的表面积作用）。插入样品后，上部传感器板会下降直到达到给定压力。在达到最终位置之前，下降机制会切换到缓慢模式。

也可以输入样品厚度（标称厚度）。在这种情况下，上部传感器板将自动下降到给定水平。这对于如矿棉等极软绝缘材料可能很有用。

热导率测试工具 λ-Meter EP500e（保护热板装置）每 30 秒根据标准（EN 13162…13171 第 5.3.2 节）“在测试厚度下”评估热导率和热阻。

此外，还会每 30 秒计算最近 15 分钟的测量值的标准偏差。这有助于决定测量区的温度场是否足够稳定，从而可以结束测量。

单样品 热导率测试工具 λ-Meter EP500e（保护热板装置）已预设特定的测量范围，以便于测试绝缘、轻质和重质建筑材料。这提高了准确性。相关范围设定为 10°C 至 40°C 的测试温度、λ = 3…500 mW/m·K 的热导率和 R = 0.125 … 5 m²·K/W 的热阻，基于板间温差为 5…15 K。

如有需要，热导率测试工具 λ-Meter EP500e（保护热板装置）也可以配备下限测量温度为 -10°C 和上限测量温度为 50°C 的改装（-10°C 至 50°C）。

单样品 热导率测试工具 λ-Meter EP500e（保护热板装置）可以配备第二个较小的测量区，用于 150 x 150 mm² 的小尺寸样品（R = 0.03…0.25 m²·K/W 和 λ = 0.25…2.0 W/m·K）。当插入样品时，此区域会自动激活，适用于如混凝土等材料的热导率和热阻测试。

样品厚度在 10 到 200 mm 范围内的材料可以在 λ-Meter EP500e 上测试。通过特别选项，也可以测试小于 10 mm 的厚度。

首选样品尺寸为 500 x 500 mm²，但也可以是较小的尺寸和一侧的重叠。

通过特殊的样品插入装置（可以与工具一起订购），也可以测试松散材料。

如果测试温度低于环境温度（特别是在测试 λ10 时），位于传感器板两侧边缘的冷却环（温控环）作为湿度陷阱，防止湿气进入测试区，从而避免不准确性。这对于对湿度敏感和吸湿的样品（例如，含有有机材料的样品）特别有用，相较于其他板装置或热流计具有显著优势。

测试固体和不平整材料时需要补偿垫。表面温度传感膜可用于测量样品表面与垫层之间的温度，比使用单一热电偶更可靠。

热导率测试工具 λ-Meter EP500e（保护热板装置）的操作和处理简单直接，无需特殊技能或培训。操作工具所需的工作时间有限。

热导率测试工具 λ-Meter EP500e（保护热板装置）无需温控环境。任何房间都适用，但需接入电源。该测试工具的噪音不大于台式计算机，发热量也很少。

高性能的佩尔帖冷却器与先进的过程控制相结合，确保在样品内达到稳定的热条件，从而将测试周期缩短至物理上可能的最短时间。

为了最大化使用 热导率测试工具 λ-Meter EP500e（保护热板装置），可以在工具上或其他地方（如测试室外）安装一个信号灯以指示测试结束。如果连接，也可以使用声音警报。

单样品 热导率测试工具 λ-Meter EP500e（保护热板装置）在长期使用中可靠。即使经过多年使用，偏差也不会出现。

热导率测试工具 λ-Meter EP500e 的主要设计是模块化的。可以根据拥有者的需求进行修改和升级，组件可以逐步添加，确保完全兼容。

热导率测试工具 λ-Meter EP500e（保护热板装置）配备了增强的软件包，基于 Windows（所有版本）。该软件包称为“EP500 控制程序”，便于工具的操作。它还包括全面的评估、处理和电子归档测试结果的选项，是全方位服务的关键。

热导率测试工具 λ-Meter EP500e（保护热板装置）具有自动故障报告和分析系统以及先进的服务软件。它内置于“EP500 控制程序”中，处理并选择性地传输所有 17 个热量和控制信号的时间图表到工具制造商。传输是通过电子方式直接从与工具连接的 PC 完成的。

ISO9000 认证公司或计划认证的公司，可以要求提供一个配置，允许定期验证 热导率测试工具 λ-Meter EP500e（保护热板装置）的准确性。此配置允许所有者随时检查和验证热导率测试所需的各个属性和信号是否仍然具有相同的准确性。特别是样品表面温度、加热板的电压和电流、间隙控制和对抗加热器的详细信息可以通过将高精度数字电压表插入工具背面的多彩插头来进行检查。

工具制造商 Lambda-Meßtechnik GmbH Dresden 还可以进行远程诊断。在这种情况下，工具所有者将收到确认各个测试信号长期可靠性的错误分析报告。用户需使用“EP500 控制程序”的服务模块输出内部数据，并通过电子邮件发送给工具制造商。

PC软件：

EP500-Control 程序

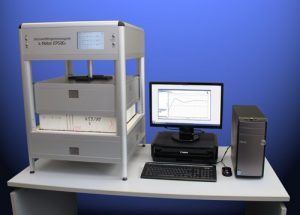

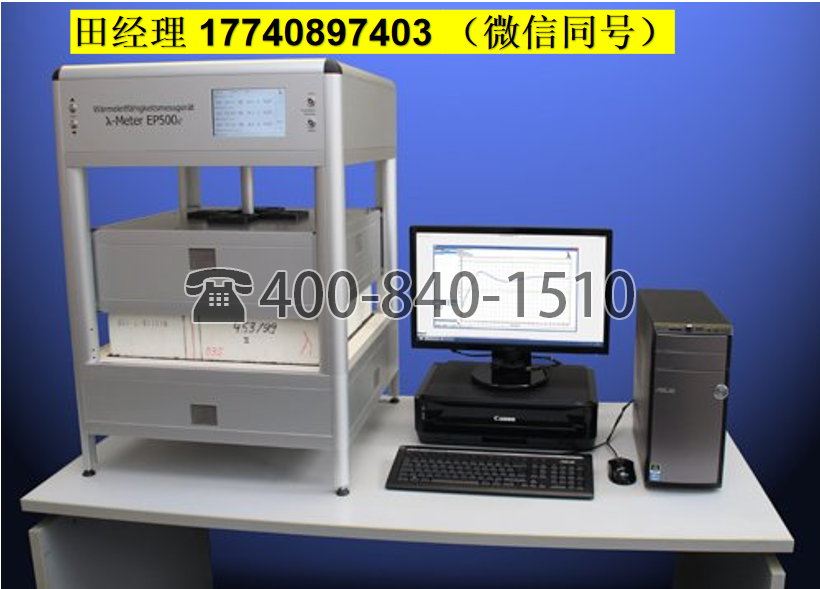

使用热导率测试工具 λ-Meter EP500e（保护热板装置）时，与 PC 测试和评估软件 “EP500-Control Program” 配合使用是理想的，该软件适用于所有 Windows 版本。为此，工具必须通过 Bluetooth 或 RS232 接口连接到 PC 工作站。

该软件支持多种语言（德语、英语、法语、捷克语、俄语），可以在同一台保护热板装置 λ-Meter EP500e 上运行。

使用同一软件的 PC 可以同时操作多个热导率测试工具 λ-Meter EP500e（多会话功能）。

Lambda-Meßtechnik GmbH Dresden 为工具用户提供了理想的支持，以解决工具问题或故障。如果用户选择了该软件，可以通过远程检查工具，相关报告（如 ISO 9000 报告）将发送给用户。

“EP500-Control Program” 软件使得操作热导率测试工具 λ-Meter EP500e（保护热板装置）变得简单方便，并支持测试结果的全面处理、评估和存储。

该工具可以设置为在每次测试后立即处理和传输测试结果到其他网络，或者根据预设条件传输到公司独立或集中数据处理系统。

以下是软件范围的说明：

启动菜单用于输入样品和测试参数。需要定义以下信息：

• 测试识别、样品标识
• 单次测试或系列测试（测试温度的数量）
• 测试温度
• 传感器板之间的温差
• 自动测试终止的标准（测试结果必须在特定时间段内显示稳定行为，并且不得超过百分比范围）
• 根据 EN 13163 表格可选计算 EPS 厚度效应
• 计算声明的热阻值的键（如名义厚度）
• 选择保存测试结果的数据库文件
• 输入样品的所有附加信息
• 可以输入原始密度，也可以通过样品质量和尺寸自动计算。
• 样品厚度和测试压力将由测试工具提供。

如果已知样品的热导率温度系数，可以输入该值。这有助于在随机测试温度下获得 λ10 值（例如 Tm = 23°C）。

菜单可以保存并重用，以最小化数据输入。可以搜索、选择并复制类似测试的参数，以减少冗余数据输入。

还可以一次性输入这些数据以进行后续测试，只需物理更换样品即可进行测试。这可以由几乎任何员工在无需特殊培训的情况下完成，因为不需要附加数据输入。

测试或测试系列可以在 PC 工作站的屏幕上实时监控（每 30 秒更新一次）。如果显示器用于其他目的，也可以在后台映射所有三个测试或单个测试。可以通过缩放进行放大和增强展示。

沉降时间图包括绿色线条，表示偏差范围（例如当前值的 ±1%）与设定终止标准的比较。这有助于决定测试是否已经充分稳定，可以终止测试。

测试结果将在测试完成后显示，包括样品标识、测试编号、测试温度、时间和日期以及测量的热导率。

所有 λ-时间图都可以保存、打印和检索以进行比较。

测试结果将在单次或系列测量完成后显示，并包括测试的最重要参数。结果包括基于线性回归计算的 λ10、R10 和 TK 的值。

点击 “保存” 后，菜单 “附加信息” 将打开，允许输入额外的测试数据。所有这些将成为所选数据库文件的一部分并相应保存。

可以创建无限数量的数据库文件。测试参数和结果的列是预定义和标准化的。在保存测试结果时，每个测试都会有一行记录，结果、参数、输入数据和附加信息将输入相应的列。这允许对结果和相关信息进行深入比较审查。数据库文件也可以转移到其他软件，如 EXCEL。所有行和列可以根据打印或获得更广视图的需求进行单独选择、排序和重新排列。

数据库软件将自动计算 λ90,90 值和声明的导热率 λD 以及根据欧洲绝缘材料标准（EN 13162 … 13171）附录 A 的 R90,90 和声明的热阻 RD。它将立即重新计算这些值，一旦包含新的读数。如果绝缘材料制造商想要获得 CE 认证，可以更容易地整理选择性结果，并达到所需的 λ90,90 值。类似地，结果可以保存在多个文件中，文件记录可以复制或剪切粘贴，随机拆分和添加。也可以包含外部结果（例如测试机构）。删除单个或多个文件记录可以积极影响 λ90,90 值，并且不需要的记录可以暂时或永久删除。

测试报告可以为最多六个单独测试的测试系列编制（A4 格式），可以选择任何语言，模板符合已建立测试机构使用的格式（根据 EN 12667 第 9 节，测试报告）。报告可以保存和打印。报告通常列出所有测试结果、参数和条件。它们还展示了 λ-温度图以及相应的值和多项式线。

Lambda-Meßtechnik GmbH Dresden 的公司标志将出现在报告的右上角。报告的左上角可以插入工具所有者的公司标志。

报告可以根据所有者的个人需求进行修改（例如，添加签名行）。

测试报告下载 (*.pdf, ~ 18 kB)

“EP500-Control Program” 套件还包括一个服务模块，从而确保各级质量服务。

如果工具操作员遇到工具问题（例如没有测试值或测试值与预期不符），可以通过简单点击“联系工具制造商”按钮来联系工具制造商：

点击 “附加测试数据” 按钮，将检索到最近 12 个单次或系列测试的测试数据文件记录（少量 A4 页面包含数值数据），以及有关热导率测试工具 λ-Meter EP500e（保护热板装置）的所有测试和调节电路的详细内部数据，并将其添加到报告中。

点击 “附加信号时间图” 按钮，将检索到最新和最相关测试的所有相关测试信号的完整时间图。这些包括所有 17 种温度和热流测试信号、加热器的电流和电压，以及从测试开始到结束的热导率。这些数据用于分析热导率测试工具 λ-Meter EP500e（保护热板装置）的性能。

所有这些数据都保存在工具中以供随机访问。它们只会被新数据覆盖和更新。

可以从显示的“临时图形”列表中选择保存的 λ-时间图，并将其添加到问题报告中。还可以将另一个数据库文件（及其索引文件）包含在报告中。如果保护热板装置 λ-Meter EP500e 控制 PC 连接到互联网，问题报告可以直接发送到 Lambda-Meßtechnik GmbH Dresden 实验室进行进一步处理。如果没有直接的互联网连接，则可以通过点击“保存”按钮保存报告。然后可以将其转移到另一个 PC 工作站，并从那里通过电子邮件发送到 Lambda-Meßtechnik GmbH Dresden 实验室。

“错误分析问题报告”包含所有相关数据，用于识别错误，并使工具供应商能够远程进行合格的错误诊断以便立即解决。

使用此服务无需电话联系，也无需了解德语或英语。

“错误分析问题报告”将在收到后立即由我们的员工处理。您将在几小时内收到我们的回复。

“错误分析问题报告”的审查不仅在保修期内是免费的，而且在保修期结束后多年内也是免费的。

我们将知道问题是否由于操作不当或输入错误（例如在工具操作培训期间）。在这种情况下，我们将通过电话或电子邮件立即响应，并提供适当的支持。

同样，我们将能够识别工具故障。

在许多情况下，我们可以在不现场维修或服务的情况下解决工具故障。工具配备了多个冗余组件，这些组件将在工具出现故障时通过更改定制软件进行激活。

否则，我们将提供详细的指示，以便您自行解决故障。或者，您可以拆卸印刷电路板并将其送回我们进行修理。

工具的印刷电路板是系统化排列和安装的，无法混淆。尽管如此，用户将获得详细的拆卸说明，包括插图和解释，以帮助他们以母语进行操作。即使是没有经验的普通人也可以轻松完成更换。

在出现故障或工具停机的情况下，只有在极少数情况下才需要将工具返回到德累斯顿。即使在保修期结束后也是如此。

如果工具被送回我们德累斯顿，我们将立即处理其服务。我们将进行修理并尽快将其送回您。我们尽力将工具停机时间保持在最低水平。如果必要，我们可以提供替代工具作为过渡。

工具用户还可以使用“错误分析问题报告”来证明和记录其工具在操作期间没有出现测试错误（例如，ISO 9000。
