Korth Kristalle光学材料KRS-5、Korth Kristalle光学透射材料

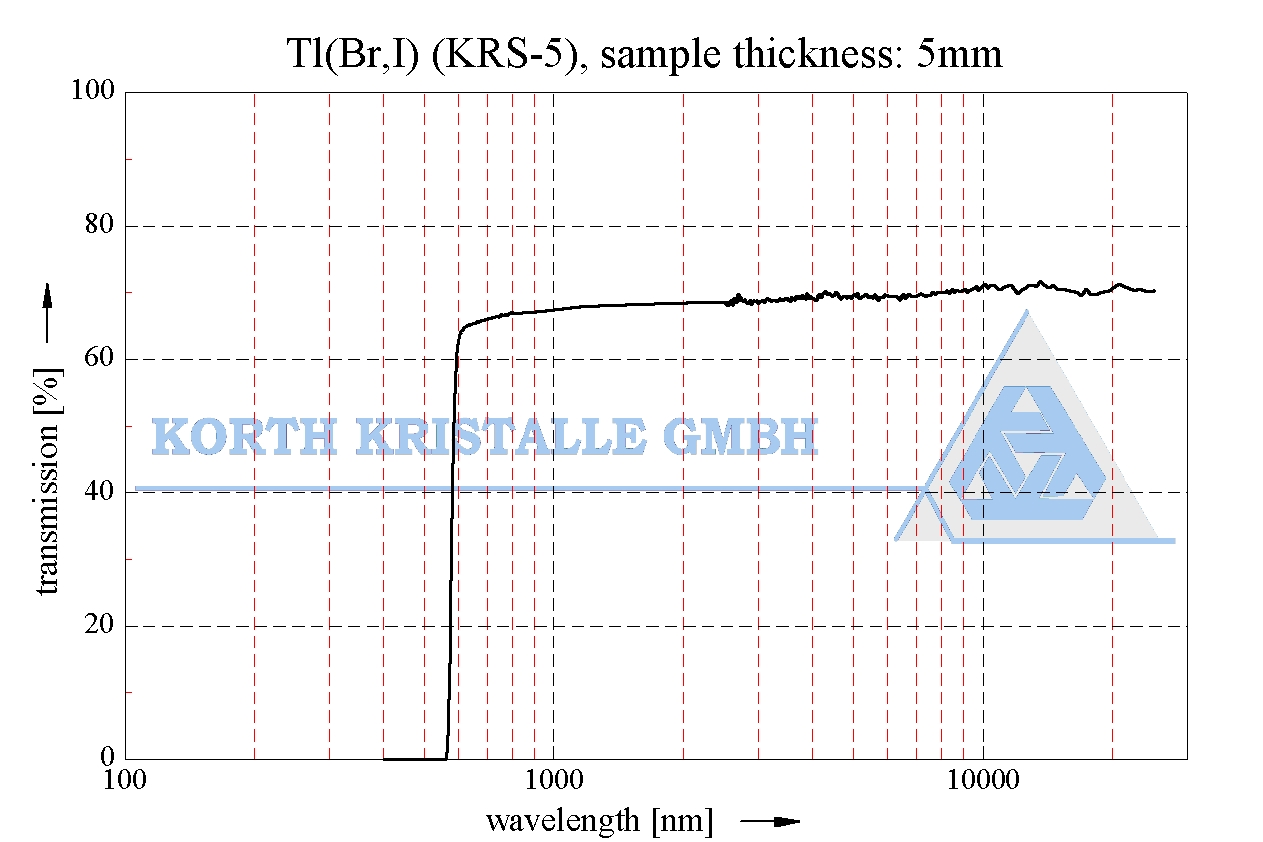

透射范围
0.57 – 40 µm（厚度 5.5/5 mm）
折射率
2.57288 @633nm
反射损耗
16.53% @10 µm
残余光束波长
170 µm（最大反射）
密度
7.365 g/cm³
熔点
414.5°C
分子量
42 mol% TlBr, 58 mol% TlJ
热导率
0.544 W/(m·K) @293K
比热容
160 J/kg·K
热膨胀系数
58.0 · 10⁻⁶ /K @293…373K
硬度（莫氏）
40.2 <100>（压头负载：200g）
杨氏模量
15.85 GPa
剪切模量
5.79 GPa
体积模量
19.78 GPa
断裂模量
26.2 MPa
弹性系数
C₁₁ = 34.1; C₁₂ = 13.6; C₄₄ = 5.79 GPa
介电常数
32.5 @298K; f = 100 Hz…10 MHz
水溶性
0.05g /100g @20°C
晶体结构
TlBr 42%; TlJ 58%
晶体类型
立方，CsCl 型结构，a= 4.11 Å
解理面
无
泊松比
0.34
应用
ATR 光谱（衰减全反射板），红外光学
显著特点
- 以其红橙色外观引人注目
- 常用作 ATR 晶体和红外透镜系统的一部分
- 在远红外范围（40 µm）内具有良好的透射性能
- 需谨慎处理（铊混合晶体 (TlBr₀.₄₂I₀.₄₈)）
- KRS-5 于 1941 年首次在耶拿的卡尔·蔡司公司制造
- 光学元件最大直径为 100 mm
