Korth Kristalle光学材料氧化镁 MgO、Korth Kristalle光学透射材料

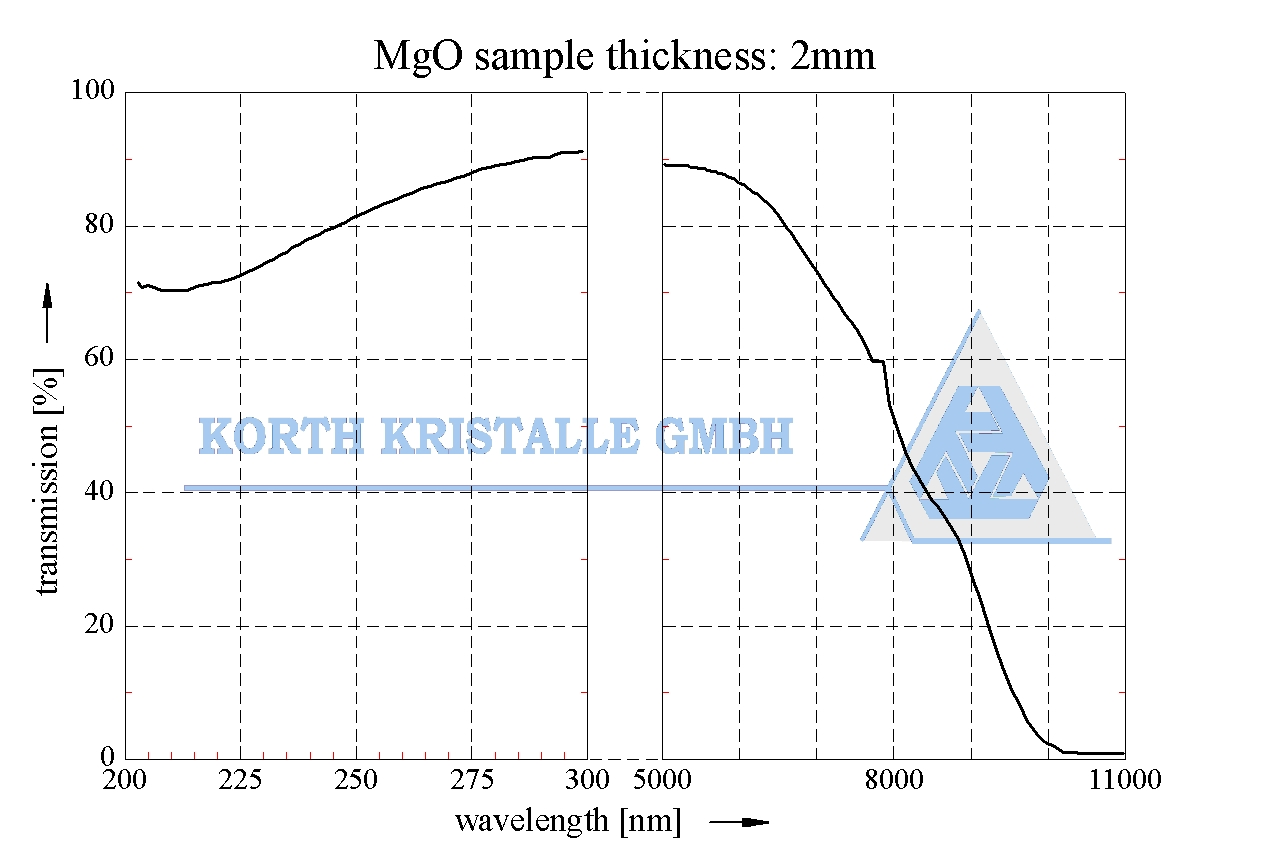

透射范围
0.3 – 7.5 µm（厚度 0.49/5.5 mm）
折射率
1.73461 @633 nm
反射损耗
6.6% @3 µm
密度
3.585 g/cm³
熔点
2832°C
分子量
40.311
热导率
59 W/(m·K) @300K
比热容
923.5 J/(kg·K)
热膨胀系数
11 · 10⁻⁶ /°C @300 K
硬度（莫氏）
692（压头负载 600g）
杨氏模量
248.73 GPa
剪切模量
154.56 GPa
体积模量
155
断裂模量
130 MPa
弹性系数
C₁₁ = 294; C₁₂ = 93; C₄₄ = 155 GPa
介电常数
9.65 @f = 100 Hz…100 MHz, 298K
水溶性
0.00062 g/100g
晶体结构
单晶，合成
晶体类型
立方，NaCl 型结构，a₀ = 4.212 Å
解理面
(100)
泊松比
0.18
应用
超导和热电薄膜基板、超高温坩埚、超高温炉窗口材料、光学材料
显著特点
- 在光学晶体中具有最高的熔点之一，因此适用于高温应用（约 2000°C）
- 氧化镁是铁磁、光电和高温超导材料薄膜的优异单晶基板
- 最大直径为 4 英寸
