Korth Kristalle光学材料氟化锶SrF₂、Korth Kristalle光学透射材料

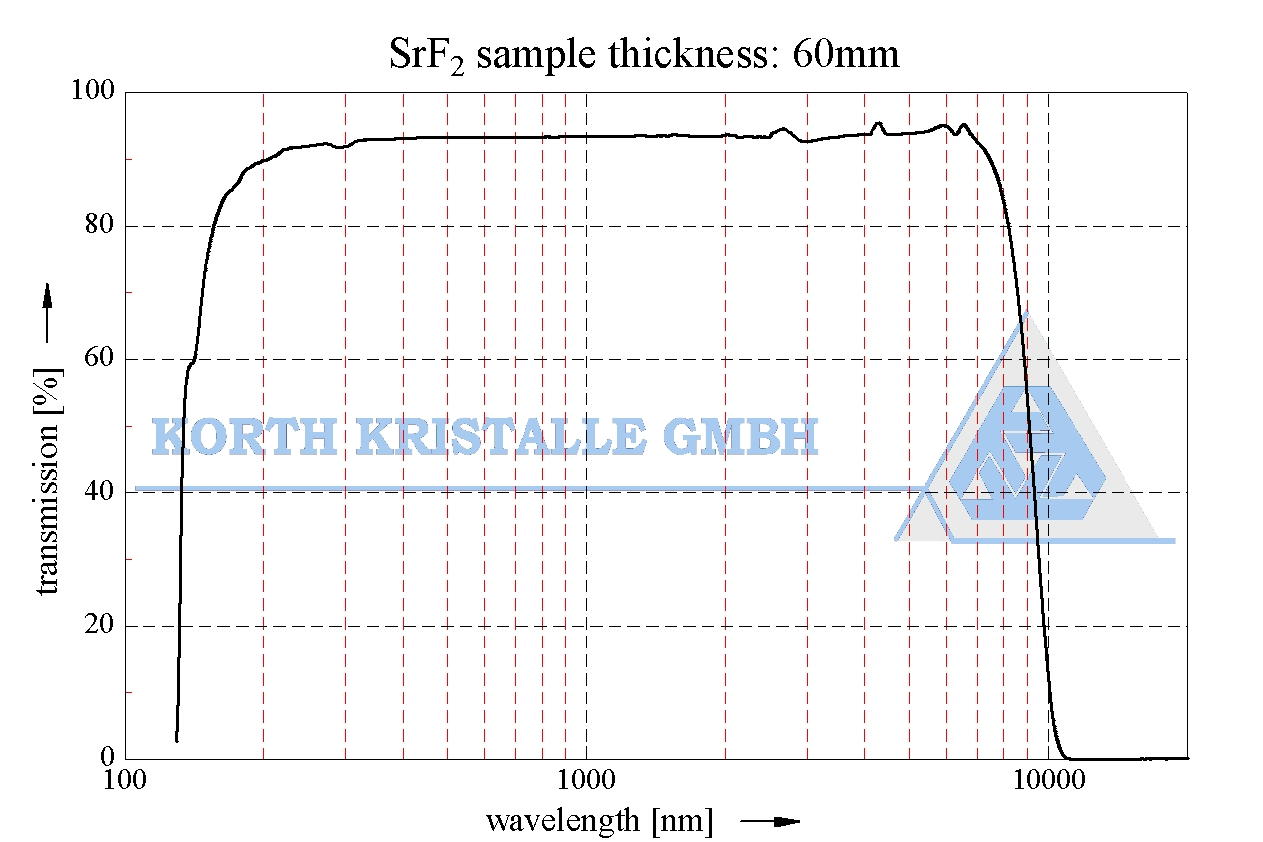

透射范围 %
50
透射范围
0.14 – 9 µm（厚度2mm）
折射率
1.436914 @633 nm
反射损失
1.74% @10 µm
残余光束波长
40 µm
密度
4.24 g/cm³
熔点
1477°C
分子量
125.62
热导率
1.42 W/m·K @298K
比热容
544 J/kg·K
热膨胀系数
18.4 · 10⁻⁶/K @293K
硬度（莫氏）
130 <111>
杨氏模量
99.91 GPa
剪切模量
34.6 GPa
体积模量
24.65 GPa
弹性系数
C11 = 124; C12 = 44; C44 = 31.8 GP
介电常数
7.69 @2MHz
水中溶解度
0.021g / 100g @25°C
晶体结构
单晶，合成
晶体类型
立方，CaF₂型结构，a₀ = 5.7996 Å
解理面
(111)
泊松比
0.29
应用
紫外和真空紫外光谱学
显著特点
氟化锶在从紫外到长波红外的范围内具有广泛的透明性，反射损失低且色散低
其热光系数为负值，可以补偿激光应用中的热透镜效应
最大可用直径为190毫米
