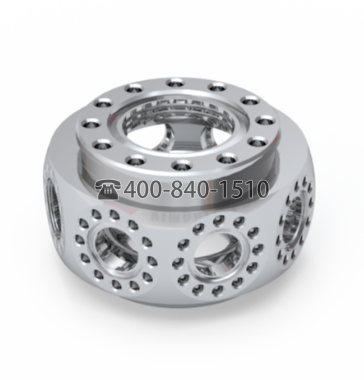

Kimball Physics Multi-CF 球形八边形超高真空腔体

产品概述

Kimball Physics 超高真空球形八边形真空腔体是多端口配件，每个端口均采用 ConFlat™（CF）密封面。我们将其称为 MCF 或 Multi-CF™ 真空腔体或仪器外壳，提供一系列尺寸规格，可与行业内其他真空配件兼容。这些腔体采用 316L 不锈钢整体材料进行精密 CNC 加工制造，也可定制钛合金腔体。

腔体的整体形状基于空心球体几何概念，外表面（端口除外）为凸面，内表面为凹面。

对于大多数球形八边形设计，两个主要（主）对称布置、同心且平行的大型端口密封面与球体相交，最大的端口尺寸决定了腔体的整体尺寸。例如，8 英寸球形八边形腔体具有两个 8 英寸 CF 密封面端口。

其次，八个次级 CF 密封端口通常垂直于主端口平面，并沿圆周均匀分布，构成八边形平面几何结构。

通常，球形八边形真空腔体的基本设计共包含 10 个端口。当然也有例外情况，存在多种设计变体，在空间允许的情况下，还会增加额外的较小端口。

结构与制造特点

Multi-CF™ 腔体通常采用 316L 不锈钢整体材料制造。也可采用各种等级的钛合金制造类似配置的定制腔体。钛材料的优势在于：

• 最小化杂散磁场

• 在抽至极高真空时最小化氢气释放

• 密度约为不锈钢的一半，结构性能相似，系统重量显著减轻

这些整体式腔体结构采用先进 CNC 技术从单块金属材料加工而成，通常无焊缝、无内角。与行业内其他由多件焊接而成的结构相比，这种制造方法能够更高效地利用材料体积和结构。

高精度制造技术可实现端口对准精度优于 0.1 度。

多端口 ConFlat™ 法兰（CF）密封面直接加工于整体结构上。该密封面技术采用刀刃边缘几何结构，与可锻铜垫圈配合，实现各组件法兰之间的稳定结构连接。

可实现超高真空（UHV）的可预测密封，适用于极低压力（<10⁻¹¹ Torr）应用，并可承受烘烤过程中的温度变化。端口内径已略微扩大，以提供更好的腔体内部空间访问能力并增加流导，从而实现更高效的真空抽气。我们使用内径也略微扩大的改性铜垫圈。这些改进后的端口特性仍与标准 CF 密封面完全兼容，同时保持其结构和密封完整性。

表面处理与内部安装

腔体的其他 UHV 应用特性包括：

• 最小轮廓、高度抛光的镜面表面

• 通常无焊缝或内角，提供最佳可用内部容积

• 独特外观在行业内广为人知，代表了最高水平的精度、质量和功能

在尺寸允许的情况下，每个 ConFlat™ 密封面端口通常配备双密度圆周螺纹孔阵列。标准为英制螺纹，可选用公制螺纹。这提供了螺栓故障时的冗余，并允许在使用 Kimball Physics 紧密耦合法兰直接相互连接时以相同方向安装腔体。

关于 Grabber 凹槽：

• 直径大于等于 2.75 英寸的端口通常配备内部圆周通道“Grabber 凹槽”

• 用于使用 Grabber 凹槽连接器精确、牢固地安装腔体内部的各种设备和仪器

• Kimball Physics 提供完整的“eV parts”产品线（可视为科学家的虚拟“拼装套件”），用于创建定制原型设备

• 这些部件还允许用户连接自有硬件和设备，将其牢固安装到腔体内部

• eV parts 可节省时间和成本，无需设计和定制加工这些部件

外部安装与连接

许多设计具有外部安装特征，允许将腔体安装到光学平台或装置上。这些特征包括：

• 密封面旁边的外部表面和凹槽

• 表面几何结构上的安装孔

• 使用 Kimball Physics 法兰适配器时，端口本身的螺栓配置也可作为与其他 ConFlat™ 表面配件和装置的安装或连接点
