产品概述

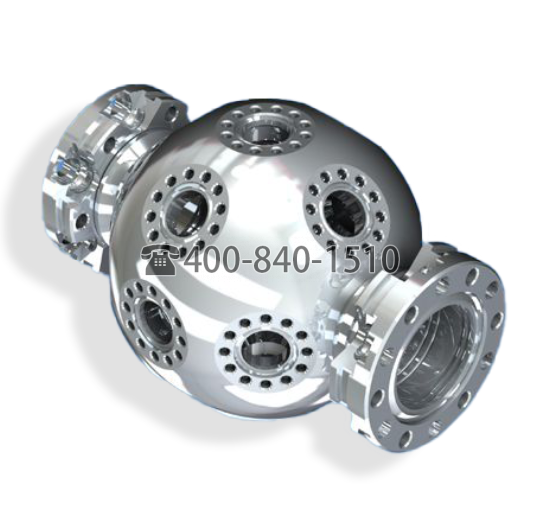

MCF275-SphTriOct-Cr2A16
该型号是一款 2.75 英寸 CF 球形三重八边形超高真空腔体，具有以下特点：
2 个可旋转 2.75 英寸（C）密封面端口
16 个 1.33 英寸（A）端口，大致排列在三个相交的八边形平面上
2.75 英寸 CF 端口配备 Grabber 凹槽，用于安装各种组件
1.33 英寸 CF 端口无 Grabber 凹槽
MCF275-SphTriOct-C18
该型号是一款 2.75 英寸 CF 球形三重八边形超高真空腔体，具有以下特点：
18 个 2.75 英寸密封面端口，排列在三个相交的八边形平面上
所有 2.75 英寸 CF 端口均配备环形 Grabber 凹槽内部通道，用于稳定内部安装夹具、设备和装置
组件安装
有关各种组件安装选项，请参阅 Kimball Physics 网站上的 Grabber 凹槽安装夹具和 eV Part 系列产品。
定制服务
如需针对特定应用定制系统，请联系 Kimball Physics 的技术专家。
核心规格总结
| 参数 | MCF275-SphTriOct-Cr2A16 | MCF275-SphTriOct-C18 |
|---|---|---|
| 2.75 英寸 CF 端口 | 2 个（可旋转） | 18 个 |
| 1.33 英寸 CF 端口 | 16 个 | 0 |
| Grabber 凹槽 | 2.75 英寸端口有 | 所有端口有 |
| 材料 | 316L 不锈钢（可定制钛合金） | 316L 不锈钢（可定制钛合金） |
| 焊接端口数 | 2 个 | — |
| 表面处理 | 高度抛光 | 高度抛光 |
| 加工方式 | 高精度 CNC | 高精度 CNC |
适用领域
功能与选件
便于操作，端口可及性高
2.75 英寸和 1.33 英寸 CF 密封面加工于空心球体上
所有 2.75 英寸端口均配备环形 Grabber 凹槽，用于内部安装
不锈钢 316L 结构（可定制钛合金版本）
仅有两个焊接端口，无内角，高度抛光
Cr2A16 设计配备可旋转 2.75 英寸端口法兰
高精度 CNC 加工
