kimball physics法拉第杯FC-72
Kimball Physics设计和制造两种类型的粒子探测器:法拉第杯和磷光屏.
基本的法拉第杯是没有移动部件的独立装置，用于安装在真空系统中。有许多不同类型的机械或气动法拉第杯可供选择；大多数直接安装在电子枪的外壳上，用于电子束的直接取样。
磷光屏由高亮度P-22磷光体(ZnS:Ag)制成。这些屏幕对阈值为1×10的约500电子伏的电子敏感-7A/cm2。有两种基本类型的荧光屏:坚固型和UHV型。坚固的屏幕更能抵抗机械损伤。他们的磷光体成分包括增加耐久性的粘合剂，但是他们在接近10的真空压力下会经历除气作用-8 托。UHV屏幕由相同的磷光体制成，但没有使用粘合剂，虽然更精致，但这些屏幕可以用于超过10的极低真空-8托。有几个配置选项可用。磷光体组合物可以涂覆在不锈钢304或导电玻璃上。各种直径的滤网既可以安装在薄CF法兰上(RHEED滤网)，也可以安装在各种尺寸的不锈钢eV部件上(坚固的和UHV滤网)。
法拉第杯选择
- 入口孔周围的荧光屏
- 用户可更换的光圈
- 能量分析网格
- 偏杯(收集杯从地面浮起)
- 水冷
- 杯子阵列
荧光屏选项:
- UHV屏(更精致，但最适合高真空条件)
- 坚固的屏幕(粗糙处理时更耐用)
- RHEED屏幕(安装在薄CF法兰上的坚固屏幕或UHV屏幕)
应用：
➢带电粒子电流的连续收集和测量
➢电子枪或离子枪发射束的测量
➢枪对准和设置操作参数
功能/选项：
➢孔径11.28mm的2’钢板
➢输入功率连续高达4瓦。
➢可选的能量分析网格
➢可选坚固的荧光屏
➢定制孔径较小孔径

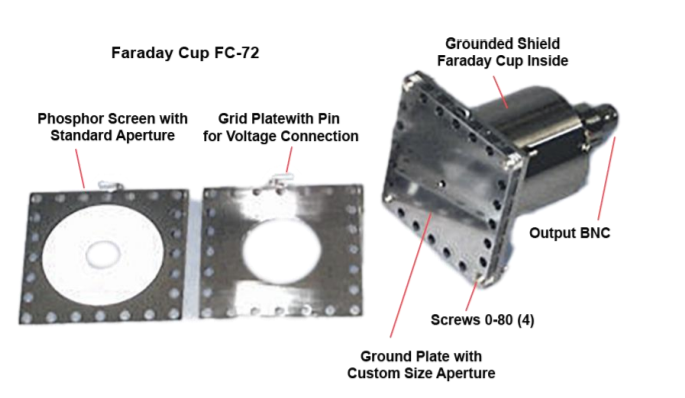

kimball physics FC-72连接到安培计，用于收集和测量带电粒子电流，如电子枪或离子枪发射的束流。FC-71与特高压兼容，完全可烘烤。法拉第杯由一个底部封闭的中空不锈钢圆柱体组成，有一个适当大小的孔用于收集电子或离子。外部接地圆柱体提供屏蔽。法拉第杯底部有一个电气连接，终止于BNC。然后电流被传导到真空馈通，进而传导到安培计。
FC-72通常在2英寸见方的板上有一个直径为11.28毫米的孔（1平方厘米的面积）。可定制更小的光圈尺寸。
描述
输入4W最大连续
2”极限孔径C7x7 eV板
标准11.28毫米光圈，定制更小的光圈
可选能量分析网格
可选加固磷光屏
