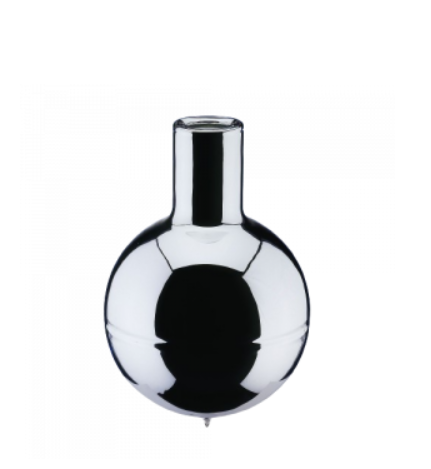

德国 KGW-Isotherm AL型杜瓦瓶液氮（LN2）的储存和运输球形杜瓦瓶
德国 KGW-Isotherm AL型杜瓦瓶液氮（LN2）的储存和运输球形杜瓦瓶规格
| 类型 | 最大内容量约 [L] | A [毫米] | B [毫米] | C [毫米] | D [毫米] | 高 [毫米] | B1 [毫米] | C1 [毫米] | 高1 [毫米] | E1 [毫米] |
|---|---|---|---|---|---|---|---|---|---|---|
| 21 AL | 1 | 30 | 50 | 165 | 235 | 70 | 60 | 175 | 150 | 300 |
| 22 AL | 3 | 60 | 85 | 205 | 305 | 110 | 105 | 225 | 210 | 380 |
| 23 AL | 5 | 60 | 85 | 250 | 350 | 110 | 105 | 260 | 275 | 450 |
| 24 AL | 10 | 65 | 95 | 310 | 380 | 85 | 105 | 330 | 310 | 480 |
| 类型 | 最大内容量约 [L] | 重量约 [kg] | 使用寿命 LN2 约 [d] | 蒸发速率 LN2 约 [L/d] |
|---|---|---|---|---|
| 21 AL | 1 | 1.6 | 5 | 0.2 |
| 22 AL | 3 | 3.1 | 7 | 0.4 |
| 23 AL | 5 | 4.4 | 12 | 0.4 |
| 24 AL | 10 | 6.6 | 16 | 0.6 |
商品编号
| 类型 | 货号 | 替换玻璃 | 货号 |
|---|---|---|---|
| 21 AL | 1291 | 21 A | 1271 |
| 22 AL | 1292 | 22 A | 1272 |
| 23 AL | 1293 | 23 A | 1273 |
| 24 AL | 1294 | 24 A | 1274 |
玻璃杜瓦瓶的结构和功能
玻璃杜瓦瓶是双壁真空隔热容器。他们的任务是对储存在其中的产品（LN2、CO2 或其他冷却剂）进行隔热，使其免受环境温度的影响。杜瓦瓶容器由内活塞和外活塞组成，它们在颈部开口的顶部融合在一起。内外活塞之间的空间采用真空绝缘，以防止杜瓦容器中储存的产品与环境温度（接触热）发生热接触。此外，玻璃杜瓦瓶的真空室中有一层银色镜面涂层，以最大限度地减少热辐射。通过减少接触热（真空）和辐射热（镜像）来实现最佳绝缘。
出于安全和职业健康与安全原因，杜瓦瓶玻璃容器必须始终安装在防护罩中。该保护罩可以由金属板、铝、不锈钢或透明 PU 涂层制成。
所有标准玻璃杜瓦瓶容器只能在最大超压 0.1 bar 的条件下使用。可根据要求提供更高的工作压力。
