冷阱 / 冷指套（V2A 不锈钢）KF54V 型技术数据表
（配玻璃材质杜瓦瓶）
应用领域
用于与真空泵配套使用时冷凝水、溶剂或气体，适用于：
实验室技术
医疗技术
生物技术
真空技术
产品特点
可靠且操作简便
无需支架即可支撑冷阱
杜瓦瓶符合 DIN 12492 标准
杜瓦瓶保护外壳可选材质：蓝色涂层金属、压花铝（stucco aluminum）或不锈钢
适用于液态冷却剂，例如液氮（LN₂）
适用于固态冷却剂，例如干冰（CO₂）配合溶剂使用（需配 CO₂ 线篮）
杜瓦瓶内为无压力冷却球结构
杜瓦瓶说明
杜瓦瓶型号 18 C（DURAN）
材质：3.3 硼硅玻璃，符合 ISO 3585（DURAN）
杜瓦瓶内部为无压力冷却球结构杜瓦瓶型号 DSS 2000
材质：不锈钢
杜瓦瓶内部为无压力冷却球结构塑料环：材质为白色聚乙烯（PE），两件式结构

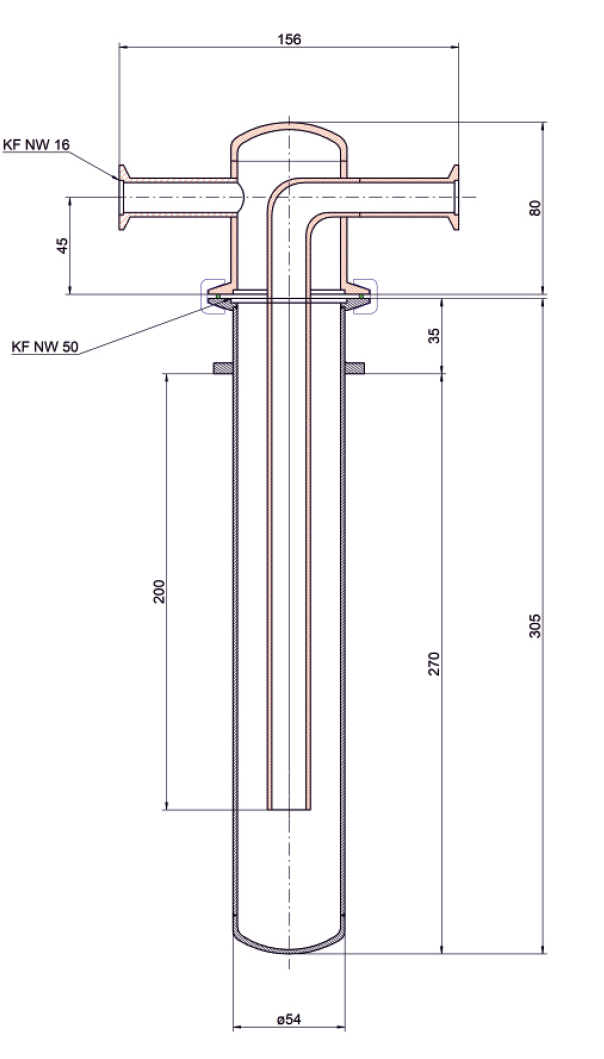

冷阱说明
冷阱连接口：
KF NW 16（内径 16 mm）
KF NW 25（内径 16 mm）

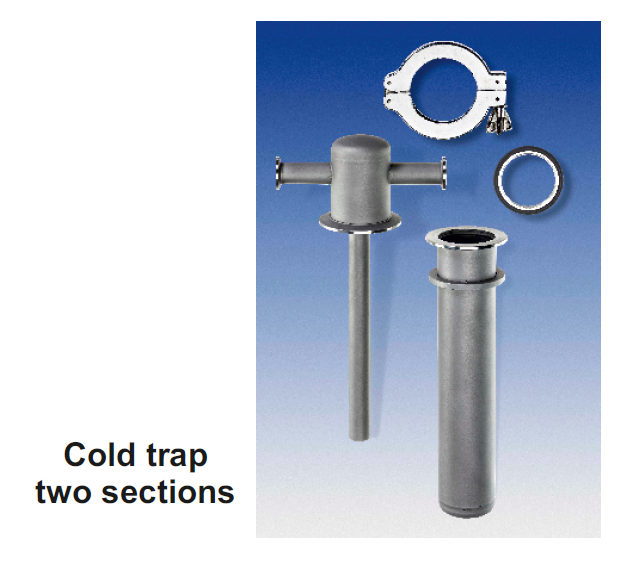

冷阱为两件式结构，带 KF NW 50 接口冷阱材质：V2A 不锈钢 / 材质编号 1.4301
冷阱的压力范围：
最高允许正压：3 bar
真空度：最低可达 10⁻⁶ mbar
安全建议与规定
始终佩戴防护眼镜和防护手套
遵守国家实验室相关法规
遵守公司内部操作规范
遵守液态气体使用安全规范
压力计算应依据《AD Merkblätter》标准
冷阱技术与订购数据
| 型号 | 冷凝液容量 | 冷却剂容量 | 杜瓦瓶类型 | 接口类型（接头） | 货号 |
|---|---|---|---|---|---|

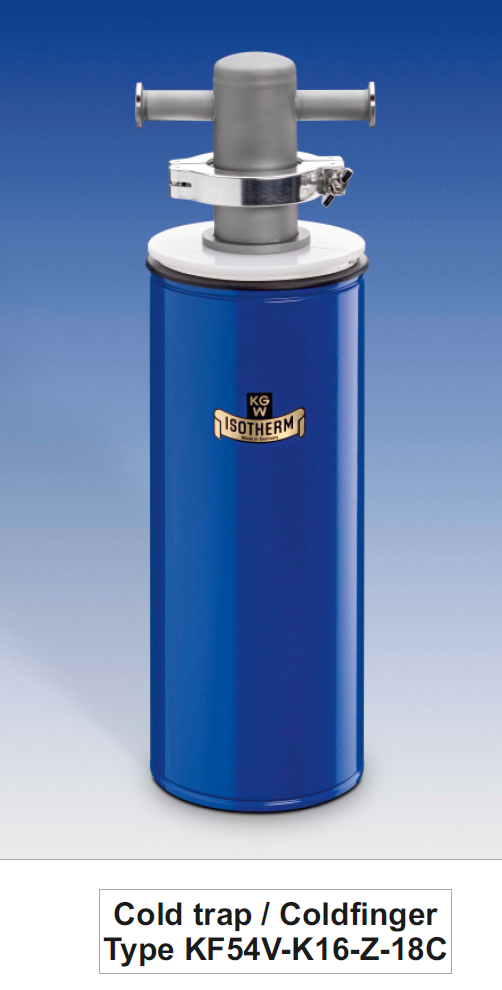

| Typ KF 54V-K16-Z-18C | 200 ml | 1.6 升 | 18 C | KF NW 16（内径 16 mm） | 17110 |

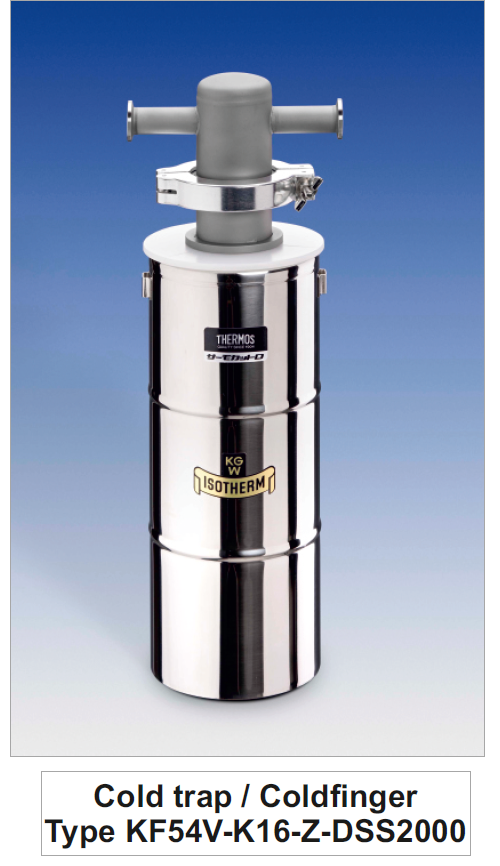

| Typ KF 54V-K16-Z-DSS2000 | 200 ml | 1.2 升 | DSS 2000 | KF NW 16（内径 16 mm） | 17111 |
| Typ KF 54V-K25-Z-18C | 200 ml | 1.6 升 | 18 C | KF NW 25（内径 16 mm） | 17112 |
| Typ KF 54V-K25-Z-DSS2000 | 200 ml | 1.2 升 | DSS 2000 | KF NW 25（内径 16 mm） | 17113 |
以下是备件及其货号的中文翻译：
备件及货号
| 备件名称 | 货号 |
|---|---|

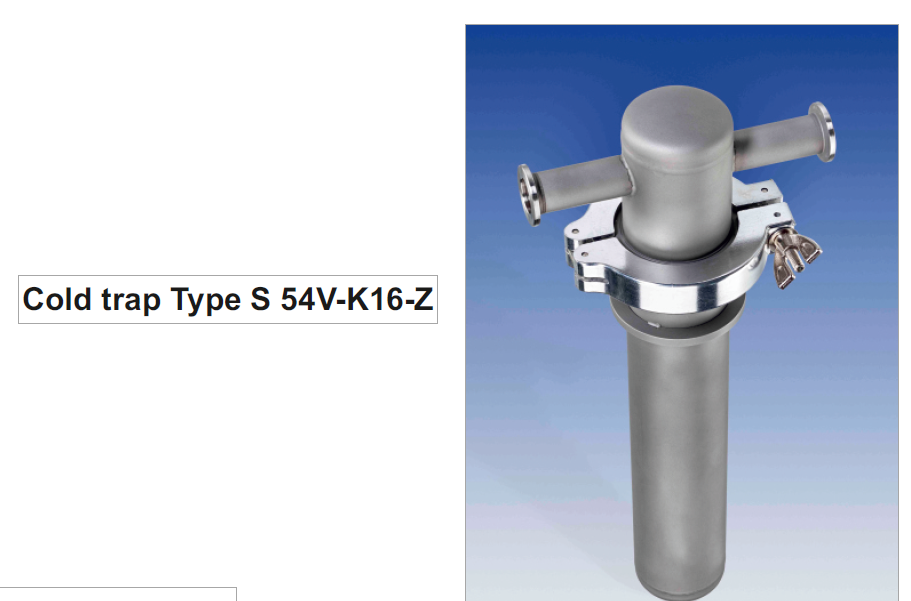

| 冷阱 S 54V-K16-Z | 17115 |
| 冷阱 S 54V-K25-Z | 17114 |
| 玻璃材质杜瓦瓶，型号 18 C | 10220 |
| 型号 18 C 对应的两件式塑料环 | 17116 |
| 不锈钢材质杜瓦瓶，型号 DSS 2000 | 2103 |
| 型号 DSS 2000 对应的两件式塑料环 | 17117 |

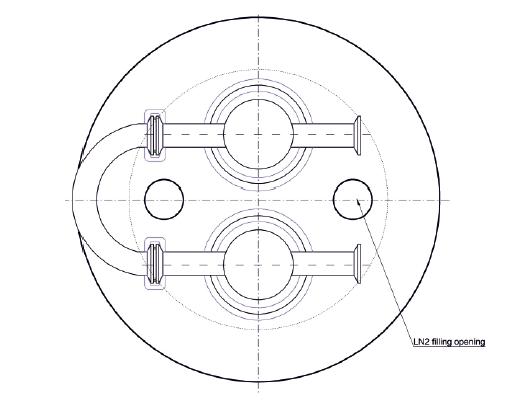

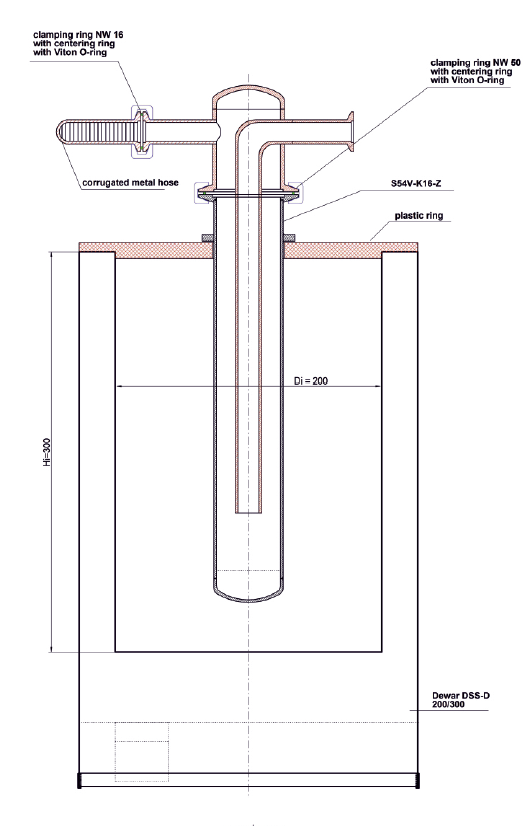

V2A 不锈钢材质冷阱 / 冷指套 KF54V 型技术数据表
（并排安装于 V2A 不锈钢杜瓦瓶中）
组件说明：
1 个塑料环，带有 2 个用于插入冷阱的孔和 2 个用于注入液氮（LN₂）的孔
2 个不锈钢冷阱 S54V-K16-Z，每个冷凝液容量为 200 ml
双联冷阱技术参数（配不锈钢杜瓦瓶）
由以下部分组成：
货号：17140
1 个不锈钢杜瓦瓶，型号 DSS-D 200/300，冷却剂容量为 8 升
配有 2 个用于液氮注入的孔
双联冷阱技术参数（配玻璃杜瓦瓶）
由以下部分组成：
2 个不锈钢冷阱 S54V-K16-Z，每个冷凝液容量 200 ml
1 个玻璃杜瓦瓶，型号 31 CAL
1 个塑料环，带有 2 个冷阱插孔
2 个用于液氮（LN₂）注入的孔
冷却剂容量：8.5 升
货号：17141
V2A 材质冷阱 / 冷指套 KF54V-K16-Z-L 型技术数据表
（适用于大容量冷凝液，配套杜瓦瓶）
V2A材质冷阱/冷指套 KF54V-K16-Z-L 型技术数据表
适用于较大冷凝液容量，配套杜瓦瓶使用
标准冷阱技术参数
型号 KF54V-K16-Z 包含：
1 个不锈钢冷阱 S54V-K16-Z，冷凝液容量 0.2 升
1 个两件式塑料环
1 个杜瓦瓶，型号 18C，冷却剂容量 1.6 升
货号：17110
冷阱技术参数

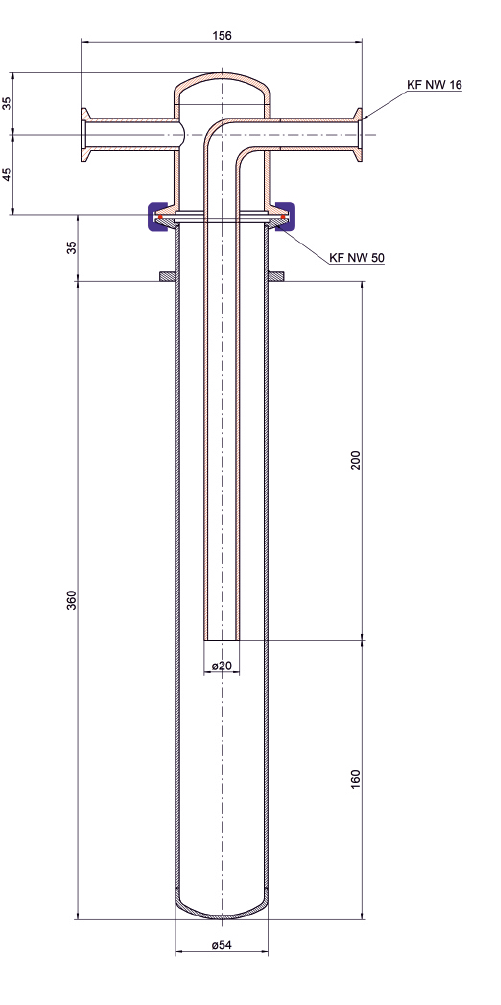

型号 KF54V-K16-Z-360 包含：
1 个不锈钢冷阱 S54V-K16-Z-360，冷凝液容量 0.3 升
1 个两件式塑料环
1 个杜瓦瓶，型号 S22 CAL（短款），冷却剂容量 5 升
货号：17118
冷阱技术参数

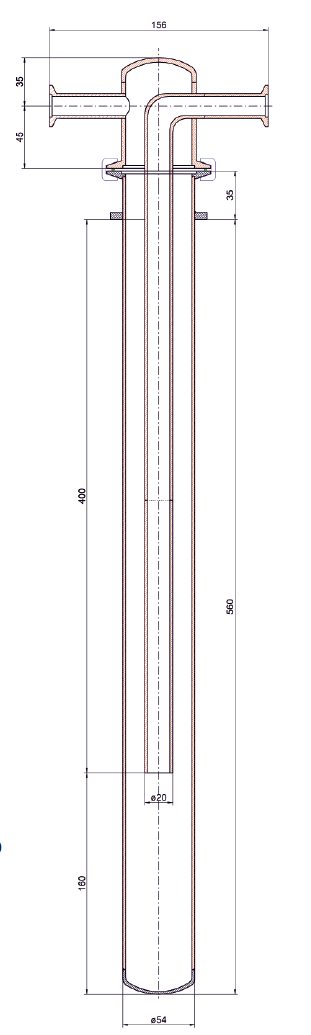

型号 KF54V-K16-Z-560 包含：
1 个不锈钢冷阱 S54V-K16-Z-560，冷凝液容量 0.45 升
1 个两件式塑料环
1 个杜瓦瓶，型号 S22 CAL，冷却剂容量 7.5 升
货号：17119

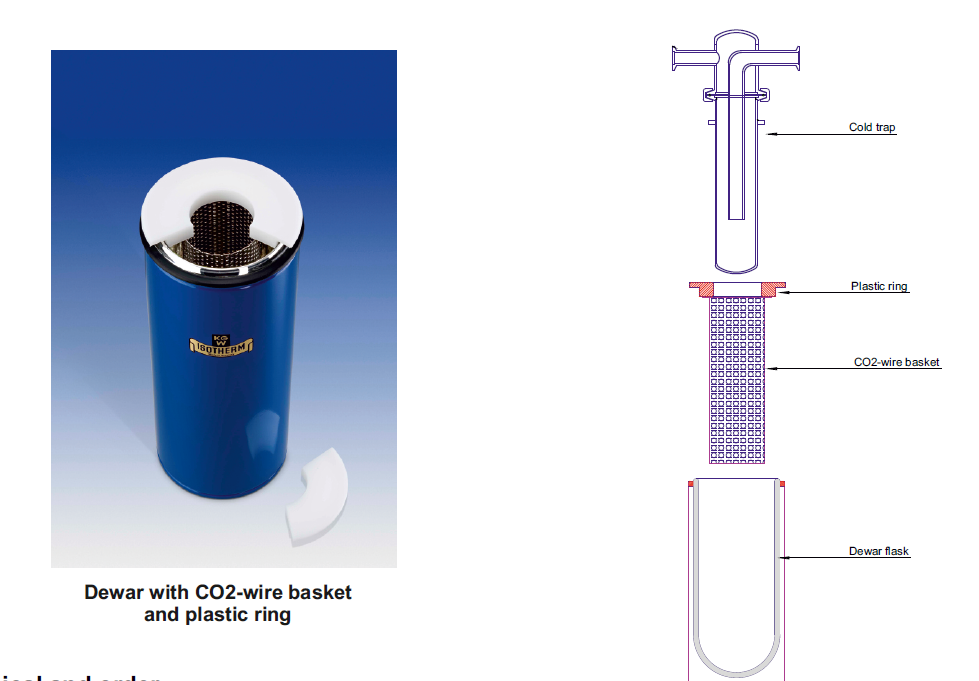

V2A材质冷阱/冷指套 KF54V 型技术数据表
配玻璃杜瓦瓶，适用于二氧化碳（CO₂）冷却
冷阱技术与订购数据
完整冷阱（含 CO₂ 线篮）：
| 型号 | 冷凝液容量 | 冷却剂容量 | 杜瓦瓶类型 | 接口类型（接头） | 货号 |
|---|---|---|---|---|---|
| Type KF 54V-K16-Z-18C-CO2 | 200 ml | 1.6 升 | 18 C | KF NW 16（内径 16 mm） | 17130 |
| Type KF 54V-K16-Z-DSS2000-CO2 | 200 ml | 1.2 升 | DSS 2000 | KF NW 16（内径 16 mm） | 17131 |
| Type KF 54V-K25-Z-18C-CO2 | 200 ml | 1.6 升 | 18 C | KF NW 25（内径 16 mm） | 17132 |
| Type KF 54V-K25-Z-DSS2000-CO2 | 200 ml | 1.2 升 | DSS 2000 | KF NW 25（内径 16 mm） | 17133 |
备件及货号
| 备件名称 | 货号 |
|---|---|
| 冷阱 S 54V-K16-Z | 17115 |
| 冷阱 S 54V-K25-Z | 17114 |
| 玻璃材质杜瓦瓶，型号 18 C | 10220 |

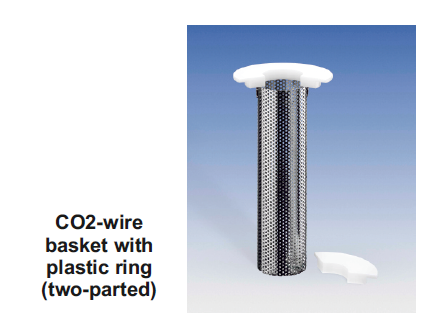

| 带线篮的型号 18 C 两件式塑料环 | 17120 |
| 不锈钢材质杜瓦瓶，型号 DSS 2000 | 2103 |
| 带线篮的型号 DSS 2000 两件式塑料环 | 17121 |

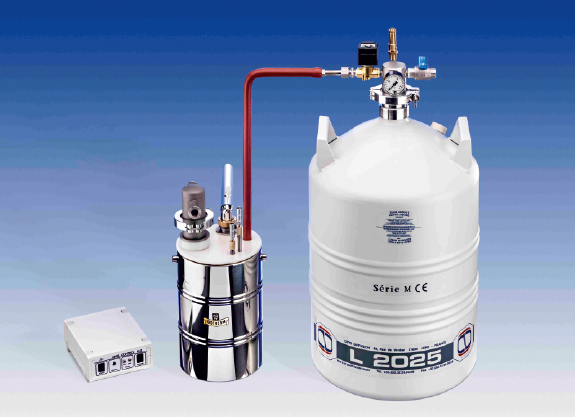

带冷阱 KF54-V-K16-Z-DSS2000 的自动液氮（LN₂）补充系统
组成部分：
35 升容量的铝制液氮容器
带安全阀和液氮电磁阀的传输虹吸管
带相分离器和绝热层的液氮传输管
带电缆的液氮液位控制器，配有两个金属包覆的 PT100 温度传感器
不锈钢材质的杜瓦瓶，型号 DSS 6000
带螺纹接口和冷阱用间隔环的盖子
冷阱，型号 KF54-V-K16-Z
玻璃材质的气体排出口管，真空绝热
货号：Art. No.: 2750
当液氮（LN₂）液位下降至最低液位传感器以下时，该传感器会向液位控制器发送信号。此时，控制器会打开 24V 电磁阀。液氮将在储罐内部的自带过压作用下被输送，通过传输管线导入冷阱的杜瓦瓶中。
液氮将持续注入杜瓦瓶，直到最高液位传感器被液氮覆盖。此时，最高液位传感器被冷却，并向液位控制器发送信号。控制器随即切断电磁阀的电源，电磁阀自动关闭，液氮供应停止。
上述过程将在一段时间后，当液氮液位再次下降至最低液位传感器以下时自动重复。
