KGW-Isotherm(伊索森) S29-Z / SL29-Z系列散热两段式冷阱

Two-piece cooling finger S29-Z / SL29-Z

KGW-Isotherm(伊索森) S29-Z / SL29-Z 散热两段式冷阱应用:

通过冷凝净化气体，如在真空系统中

KGW-Isotherm(伊索森) S29-Z / SL29-Z 散热两段式冷阱优势：

由硼硅酸盐玻璃3.3制成
高耐化学性
高热阻
简单、经济高效的设计
可以快速更换
两部分

KGW-Isotherm(伊索森) S29-Z / SL29-Z 散热两段式冷阱设计特点：

K =球形接地接头S29
OK =带O形密封圈的球形接地接头S29
GL=橄榄色玻璃丝GL18
NW=真空法兰
特殊尺寸
特殊连接

简单的冷阱，也称为指形冷阱，与真空泵一起用于标准应用。湿气或溶剂在化学应用区域冷凝出来。冷阱用于保护真空泵。这种设计的特别之处在于用户不需要三脚架来支撑冷阱。冷阱有一个珠子，用它把冷阱钩在杜瓦瓶的支撑环上。因此，冷阱可以快速方便地更换。LN2或CO2用于冷却。冷却剂应比物质的冷凝温度低至少50℃。

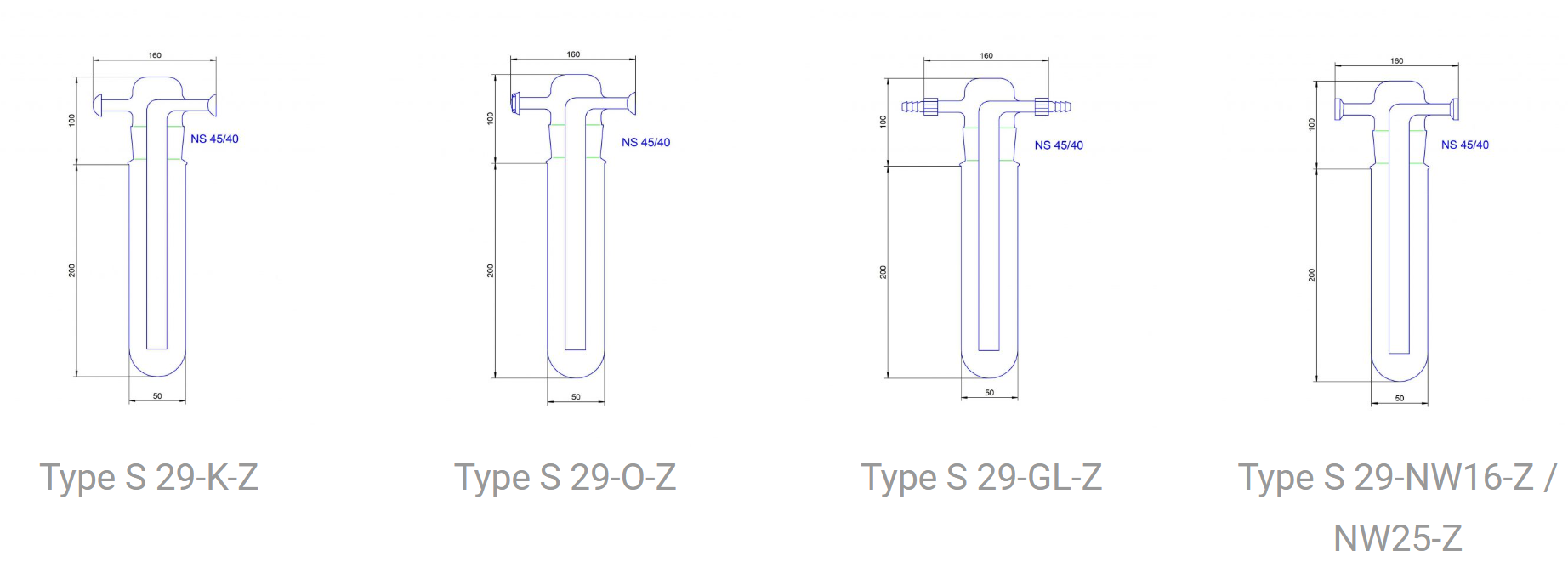

简短版本S29-A图纸：

简短版本规格参数：

类型	冷却指容积体积[毫升]	冷凝液容积[毫升]	杜瓦瓶冷却剂	连接类型	货号
S 29-K-Z	150	1000	12C	球形接地接头S29	17405
S 29-O-Z	150	1000	12C	带O形密封圈的球形接地接头S29	17406
S 29-GL-Z	150	1000	12C	橄榄色玻璃丝GL18	17407
S 29-NW16-Z	150	1000	12C	真空法兰KF-NW 16	17405-NW16
S 29-NW25-Z	150	1000	12C	真空法兰KF-NW 25	17405-NW25

配件：

Designation	Article no.

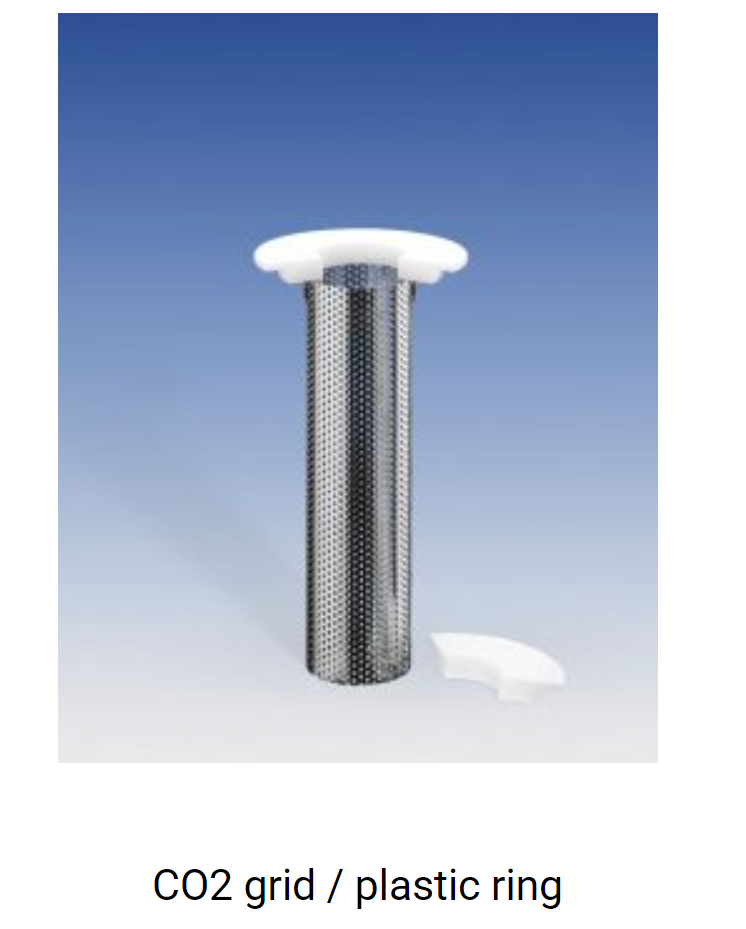

CO2 grid	17570
Plastic ring	1733
GL 18 Olive	17331

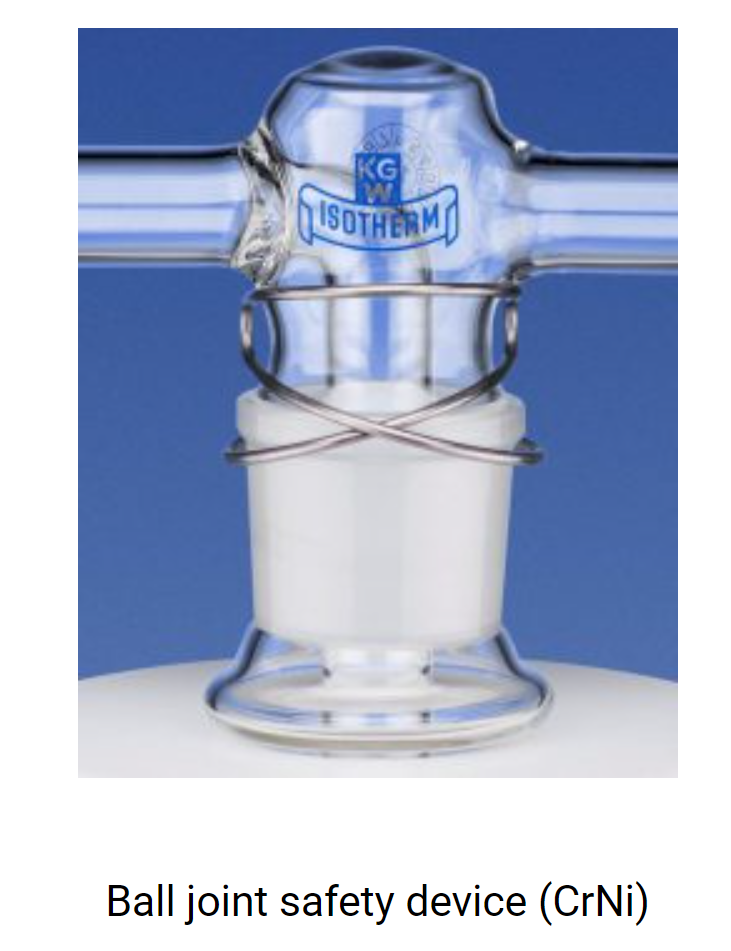

Cable clamp S29	17341

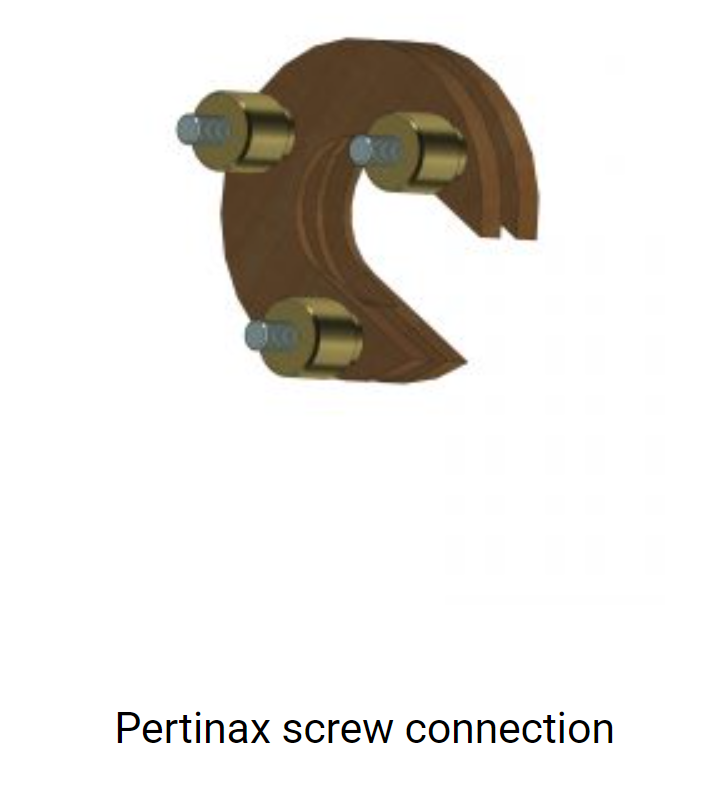

Pertinax screw connection KF 10/16	17315
Pertinax screw connection KF 20/25	17316
Centering and O-ring KF 10/16	17320
Centering and O-ring KF 20/25	17321

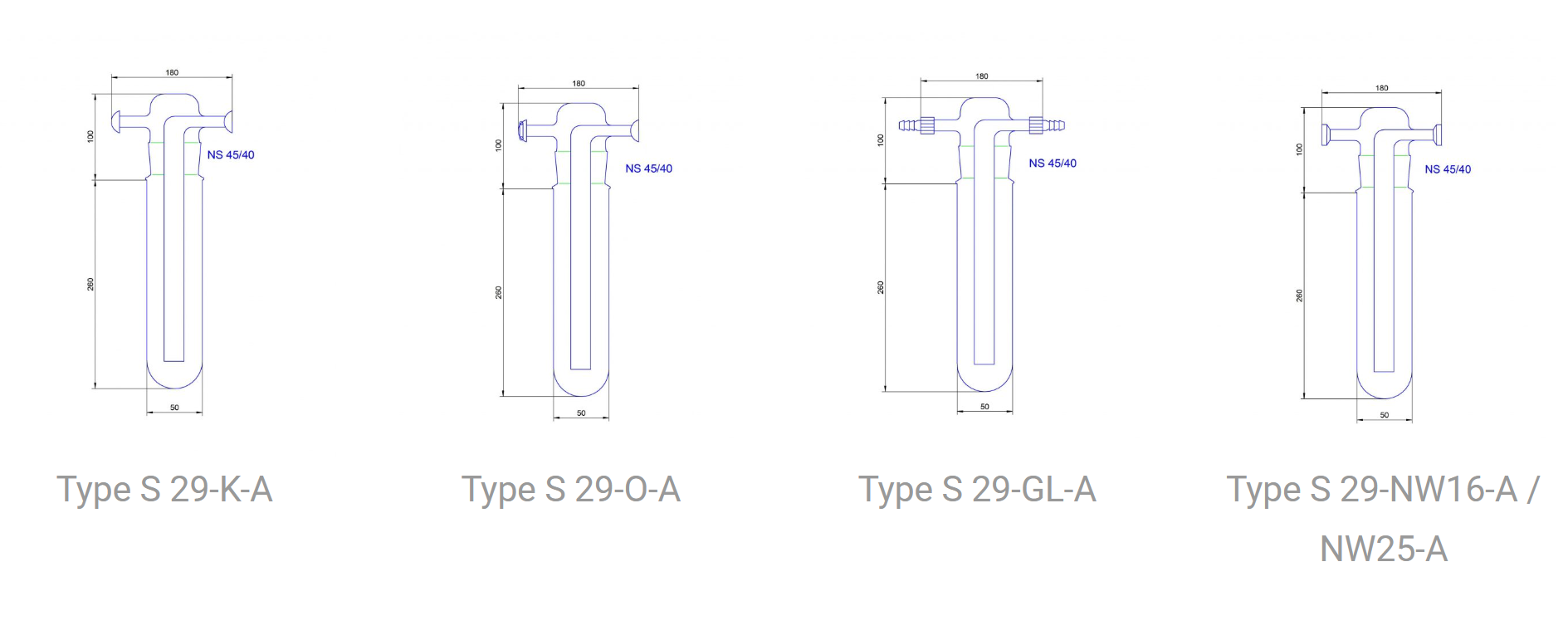

Long version SL29-A图纸：

Long version SL29系列技术规格：

类型	冷却手指。体积[毫升]	冷凝液体积[毫升]	杜瓦瓶冷却剂	连接类型	货号
SL 29-K-Z	250	2000	18C	球形接地接头S29	17415
SL 29-O-Z	250	2000	18C	带O形密封圈的球形接地接头S29	17416
SL 29-GL-Z	250	2000	18C	橄榄色玻璃丝GL18	17417
SL 29-NW16-Z	250	2000	18C	真空法兰KF-NW 16	17415-NW16
SL 29-NW25-Z	250	2000	18C	真空法兰KF-NW 25	17415-NW25

配件货号：

Designation	Article no.
CO2 grid	17570
Plastic ring	1733
GL 18 Olive	17331
Cable clamp S29	17341
Pertinax screw connection KF 10/16	17315
Pertinax screw connection KF 20/25	17316
Centering and O-ring KF 10/16	17320
Centering and O-ring KF 20/25	17321
