气动蝶阀
一系列蝶阀，完全组装有气动单作用（弹簧复位）或双作用执行器。所有阀门和执行器套件在发货前都经过测试并颁发认证，以确认执行器的功能。

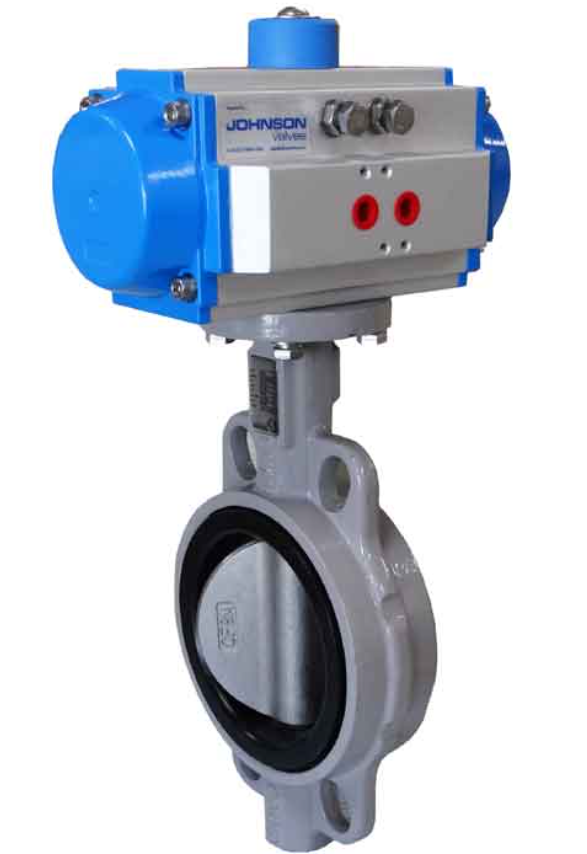

JV240002 – 气动对夹式蝶阀，EPDM 内衬 – WRAS 认证
WRAS 认证的通用蝶阀，带 EPDM 衬里，使用寿命长，维护成本低。与 VT 气动执行器完全组装在一起。
类型
多法兰晶圆 • ISO 5211 安装 • 气动操作
大小和连接
DN50 至 DN300 • 晶圆 – BS4504 PN6/10/16、ANSI150、JIS10K 和 BS 法兰之间
责任
水
材料
环氧树脂涂层铸/球墨铸铁体 • 不锈钢盘 • EPDM 衬里
压力等级
25-250 毫米 PN16 • 300 毫米 PN10
温度
-10°C 至 120°C
合规与批准
WRAS （CBF10/J9） • 长度符合 EN558-1 系列 20 • 执行器功能证书

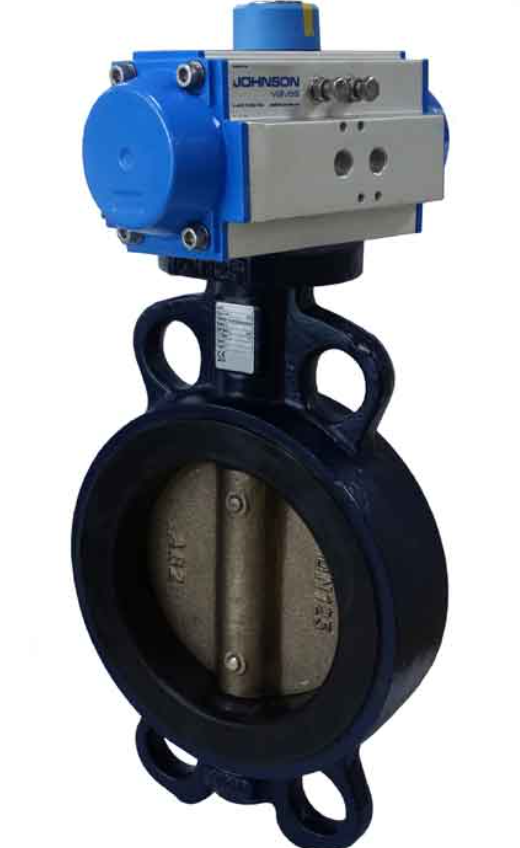

JV240030 – 气动对夹法兰蝶阀 – NBR 内衬
对夹式蝶阀，带有球墨铸铁阀体、铝青铜阀瓣和 NBR 衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
多法兰晶圆 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN300 • PN6/10/16、ANSI150 和 JIS 5/10/16K 法兰
责任
空气 • 惰性气体 • 油 • 水
材料
球墨铸铁体 • Ali-Bronze Disc • NBR 衬垫
压力等级
16号公告
温度
-10°C 至 80°C
合规与批准
3.1 证书（根据要求） • EN558-1 系列 13 • 执行器功能证书
JV240030 – 气动对夹法兰蝶阀 – NBR 内衬
对夹式蝶阀，带有球墨铸铁阀体、铝青铜阀瓣和 NBR 衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
多法兰晶圆 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN300 • PN6/10/16、ANSI150 和 JIS 5/10/16K 法兰
责任
空气 • 惰性气体 • 油 • 水
材料
球墨铸铁体 • Ali-Bronze Disc • NBR 衬垫
压力等级
16号公告
温度
-10°C 至 80°C
合规与批准
3.1 证书（根据要求） • EN558-1 系列 13 • 执行器功能证书

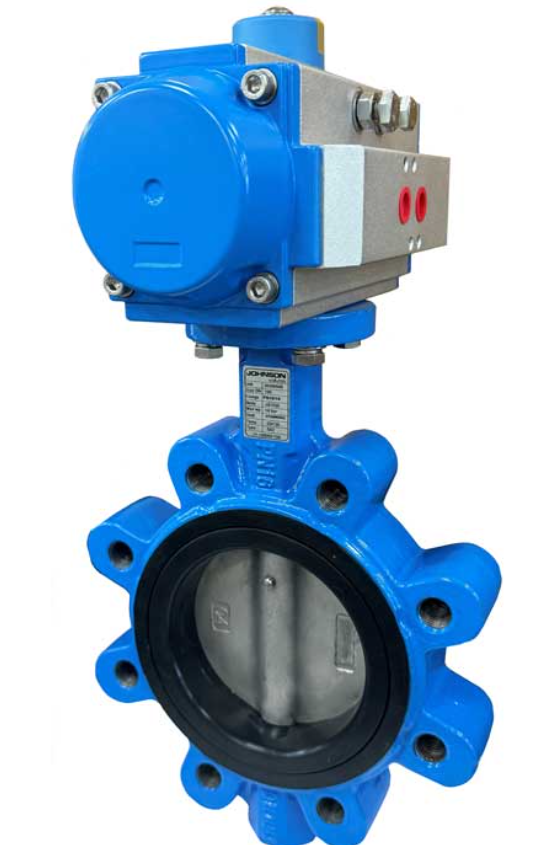

JV240004 – 气动凸耳蝶阀，EPDM 内衬 – WRAS 认证
WRAS 认证的通用蝶阀，带 EPDM 衬里，使用寿命长，维护成本低。与 VT 气动执行器完全组装在一起。
类型
凸耳和攻丝 • ISO 5211 安装 • 气动操作
大小和连接
DN25 至 DN300 • PN16 法兰
责任
水
材料
环氧树脂涂层球墨铸铁体 • 不锈钢盘 • EPDM 衬里
压力等级
25-200 毫米 PN16 • 250-300 毫米 PN10
温度
-10°C 至 120°C
合规与批准
WRAS （CBF10/L9） • 长度符合 EN558-1 系列 20 • 执行器功能证书

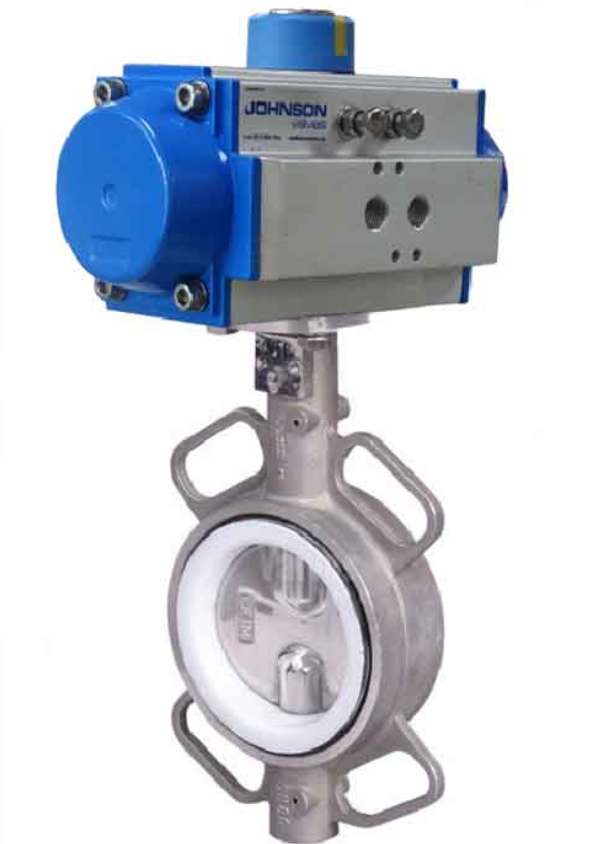

JV240006 – 气动不锈钢对夹蝶阀，PTFE 内衬
带有不锈钢阀体和阀瓣以及 PTFE 衬里的蝶阀使该阀成为各种隔离任务的经济型解决方案。与 VT 气动执行器完全组装在一起。
类型
多法兰晶圆 • ISO 5211 安装 • 气动操作
大小和连接
DN50 至 DN200 • 晶圆 – BS4504 PN6/10/16、ANSI150 和 BS 法兰之间
责任
空气 • 惰性气体 • 油 • 水
材料
不锈钢体和盘 • PTFE衬里（氟橡胶和EPDM选项）
压力等级
25-250 毫米 PN16 • 300 毫米 PN10
温度
-10°C 至 120°C
合规与批准
符合 EN558-1 系列 20 的长度 • 执行器功能证书
JV240026 – 气动船用质量对夹蝶阀
对夹式蝶阀，带有球墨铸铁阀体、不锈钢或铝青铜阀瓣，可选择 NBR、EPDM 或氟橡胶衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
多法兰晶圆 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN1200 • 晶圆 – BS4504 PN6/10/16/25、ANSI150 和 JIS 5K 法兰* 之间
责任
空气 • 惰性气体 • 油 • 海水 • 水
材料
球墨铸铁体 • 不锈钢或灰铜阀瓣* • NBR、氟橡胶或 EPDM 衬里*
压力等级
40-200 毫米 PN16 • 250-1200 毫米 PN10
温度
最高 200°C（取决于衬垫材料，有关详细信息，请参见数据表）
合规与批准
劳埃德船级社，DNV，ABS，BV型式认证 • 3.1 & 3.2证书（根据要求） • EN558-1系列20

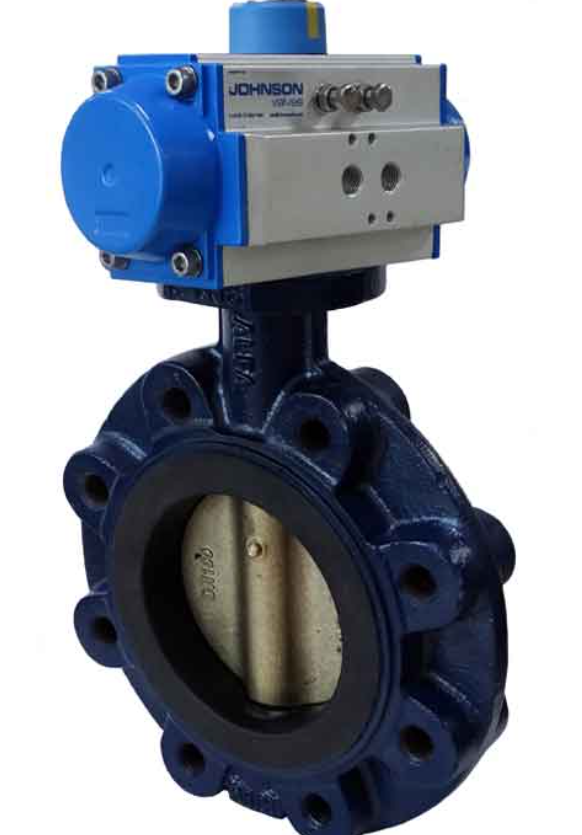

JV240027 – 气动船用质量凸耳蝶阀
凸耳式蝶阀，带有球墨铸铁阀体、不锈钢或铝青铜阀瓣，可选择 NBR、EPDM 或氟橡胶衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
凸耳和攻丝 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN1200 • PN6/10/16/25、ANSI150 和 JIS 5/10K 法兰*
责任
空气 • 惰性气体 • 油 • 海水 • 水
材料
球墨铸铁体 • 不锈钢或灰铜阀瓣* • NBR、氟橡胶或 EPDM 衬里*
压力等级
40-200 毫米 PN16 • 250-1200 毫米 PN10
温度
最高 200°C（取决于衬垫材料，有关详细信息，请参见数据表）
合规与批准
劳埃德船级社，DNV，ABS，BV型式认证 • 3.1 & 3.2证书（根据要求） • EN558-1系列20
JV240028 – 气动船用质量双法兰蝶阀
双法兰型蝶阀，带有球墨铸铁阀体、不锈钢或铝青铜阀瓣，可选择 NBR、EPDM 或氟橡胶衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
双法兰 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN1200 • PN6/10/16/25、ANSI150 和 JIS 5/10K 法兰*
责任
空气 • 惰性气体 • 油 • 海水 • 水
材料
球墨铸铁体 • 不锈钢或灰铜阀瓣* • NBR、氟橡胶或 EPDM 衬里*
压力等级
40-200 毫米 PN16 • 250-1200 毫米 PN10
温度
最高 200°C（取决于衬垫材料，有关详细信息，请参见数据表）
合规与批准
劳埃德船级社、DNV、ABS、BV 型式认证 • 3.1 & 3.2 证书（应要求提供） • EN558-1 系列 13
JV240044 – 气动凸耳蝶阀，氟橡胶衬里
对夹式蝶阀，带有球墨铸铁阀体、不锈钢阀瓣和氟橡胶衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
凸耳和攻丝 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN300 • PN16 法兰
责任
空气 • 惰性气体 • 油 • 水
材料
球墨铸铁体 • 不锈钢盘 • 氟橡胶衬垫
压力等级
16号公告
温度
-20°C 至 140°C
合规与批准
符合 EN558-1 系列 20 的长度 • 执行器功能证书
JV240042 – 气动对夹式蝶阀，氟橡胶衬里
对夹式蝶阀，带有球墨铸铁阀体、不锈钢阀瓣和氟橡胶衬里，适用于各种隔离任务。与 VT 气动执行器完全组装在一起。
类型
多法兰晶圆 • ISO 5211 安装 • 气动操作
大小和连接
DN40 至 DN300 • 晶圆 – BS4504 PN6/10/16、ANSI150、JIS10K 和 BS 法兰之间
责任
空气 • 惰性气体 • 油 • 水
材料
球墨铸铁体 • 不锈钢盘 • 氟橡胶衬垫
压力等级
16号公告
温度
-10°C 至 140°C
合规与批准
符合 EN558-1 系列 20 的长度 • 执行器功能证书
