英国Johnson,执行器和驱动阀,气动执行器,JV-P 系列,齿轮齿条式气动执行器
气动执行器
气动执行器设计用于球阀、蝶阀、旋塞阀和阻尼器的直角回转应用。

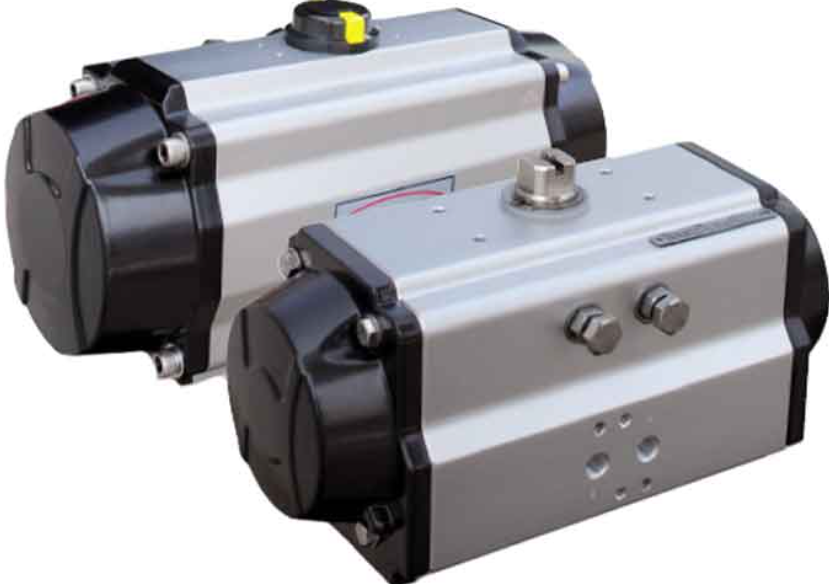

JV-P – Johnson Valves 气动执行器
JV-P 系列齿轮齿条式气动执行器专为球阀、蝶阀、旋塞阀和阻尼器的直角回转应用而设计。它们可以单作用（弹簧复位）或双作用提供，具有广泛的输出扭矩范围，提供完整的阀门自动化解决方案。
类型
气动 • 1/4 回转 • 单作用（弹簧复位） • 双作用
ISO 5211 镶样
F03 • F05 • F07 • F10 • F12 • F14 • F16 • F25
供气压力范围
2.5 至 8 巴
扭矩范围
单作用（弹簧复位） 2.4Nm – 9665Nm • 双作用 2.9Nm – 12502.2Nm
额定值
ATEX • SIL3
外壳材料
铝合金
HP – 气动执行器
HP 齿轮齿条式气动执行器专为球阀、蝶阀和旋塞阀的直角回转应用而设计。
类型
气动 • 1/4 回转 • 单作用（弹簧复位） • 双作用
ISO 5211 镶样
F03 • F05 • F07 • F10 • F12 • F14
供气压力范围
2.5 至 8 巴
扭矩范围
单作用（弹簧复位） 1.5Nm – 1878Nm • 双作用 3.8Nm – 1525Nm
额定值
ATEX • SIL2
外壳材料
铝合金
JV231001 – NAMUR 电磁操作滑阀
JV231001 可互换滑阀可适应 3/2 或 5/2 功能，用于控制双作用和单作用执行器。
类型
电磁阀操作 • 3/2 & 5/2 可互换功能
安装件
NAMUR 接口 & 1/4“ BSP 端口
气压范围
1.5 至 8 巴
电压
12VDC • 24VDC • 24VAC • 110VAC • 230VAC
生命周期
12,000,000 次操作
本体材料
铝合金
JV231001 EXD – NAMUR 电磁操作滑阀
JV231003 EXD电磁操作滑阀具有1/4“螺纹端口连接和NAMUR接口，具有3/2和5/2功能，可以轻松适应操作和控制单作用或双作用气动执行器。
类型
电磁阀操作 • 3/2 & 5/2 可互换功能
安装件
NAMUR 接口 & 1/4“ BSP 端口
气压范围
3 至 8 巴
电压
24VDC • 110VAC （50/60 Hz） • 230VAC （50/60 Hz）
批准
Exd IIC T3-T6 Gb • 区域 1 & 2 • IP66
本体材料
黑色阳极氧化铝 （Dural）
JV241032 – 空气过滤调节器
JV241032 空气过滤减压阀专为压缩空气处理而设计。坚固的铝制外壳。随附压力表和支架。铝制碗，带液位指示器和半自动排水装置。
大小
1/4“ 3/8” 1/2“ • BSP 内螺纹
责任
压缩空气 • 氮气
入口压力
15 巴（最大）
出口压力
0.5 至 10 bar
过滤
5μm 标准过滤
温度
-10 至 +60°C
JV241007 – 气动执行器的限位开关箱位置监控
JV241007 限位开关盒是一个多功能单元，可提供阀门位置的清晰视觉指示以及来自两个微动开关的电气反馈。
类型
2 x SPDT 开关 • 可视位置指示器
安装件
NAMUR 接口支架
额定功率
16A – 1/2 马力 125/250VAC • 0.6A – 15VDC • 0.3A – 250VDC
防水
IP68 防护等级
本体材料
铝合金
APL 310 – 用于气动执行器的限位开关盒位置监控
APL 310 开关盒提供阀门位置的清晰视觉指示以及电气反馈，并可选择添加额外的开关和传感器。
类型
2 个 SPDT 开关* • 2 个接近传感器* • 视觉位置指示器
安装件
NAMUR 接口支架
额定功率
16A – 125/250VAC • 10A – 30VDC • 0.6A – 125VDC • 0.3A – 250VDC
防水
IP67 防护等级
本体材料
铝合金
APL 510 – 用于气动执行器的防爆限位开关箱位置监控
APL 510 开关盒采用 ATEX 防爆设计，结构坚固，可清晰地直观地指示阀门位置以及电气反馈。
类型
2 个 SPDT 开关 • 2 个接近传感器 • 视觉位置指示器
安装件
NAMUR 接口支架
额定功率
16A – 125/250VAC • 0.6A – 125VDC • 0.3A – 250VDC
ATEX 防爆
IIG2 Ex D IIC T6， Gb， II2D Ex IIIC T85oC Db IP67
本体材料
铝合金
JV241010 – 气动执行器带手动超控装置的可拆卸离合器变速箱
JV241010 蜗轮齿轮箱设计用于夹在阀门和气动执行器之间，以便在失去控制空气供应的情况下提供阀门的手动操作。
类型
可拆卸变速箱 • 手动超控
ISO 5211 镶样
F05 • F07 • F10 • F12 • F14 • F16 • F20 • F25
输入扭矩
50 纳米至 200 纳米
输出扭矩
100 纳米至 6000 纳米
本体材料
铝合金
