弹簧卷盘

John Evans’ Sons 提供开放和封闭的弹簧卷轴。除了我们的标准线的卷轴，我们可以在标准尺寸内定制制造。如果体积或应用证明，我们将制造一个完全定制的卷轴。各种负载和挠度选择可用。

开卷-塑料或金属

John Evans’制造“开放式”建筑弹簧卷轴，也被称为arbor卷轴。在一个开放的卷筒中，电缆是暴露的，包裹在卷筒的外部圆周，并包含在两个法兰之间&由内部弹簧产生的负载。弹簧卷轴为任何必须被提升的组件提供提升帮助，减少了“感觉”重量，并能够对预加载和最大行程进行调整。它们可以精确地平衡从不足1磅到超过50磅的负载。

应用的例子包括:

医疗设备设计师可以利用弹簧卷来平衡手术室中的可移动机构或监视器支架，以及医疗电子机柜周围或内部的软管，电缆，管道管理。

在符合人体工程学设计的工作站中，可以调整各种工具和固定装置的高度，预载荷和最大行程。

减少在运送卡车上抬起卷帘门所需的能量，或减少在公务机和其他航空航天应用上打开和关闭门/楼梯所需的能量。

电梯门的平衡，减少关门所需的力并保持每层门的关闭状态。

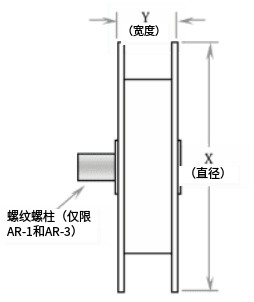

开放式卷轴有多种尺寸可供选择:

• 直径范围为1.64 “至6.0 “
• 宽度从0.49英寸到1.63英寸不等
• 从1.64″到5.09″dia。可配塑料盒
• 从3.38″到6.00″dia。可提供金属外壳

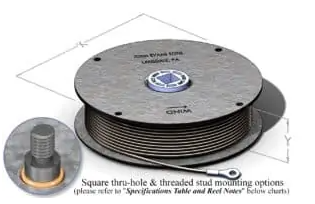

所有型号的金属和塑料都有一个方形孔Delrin塑料轴(有一个.320英寸方形孔，用于安装5/16”马车螺栓)用于“螺栓直通”或螺纹螺柱用于“螺栓上”安装。不锈钢和镀锌钢电缆，外端连接的环形端子以及乔木式配置可以在我们的弹簧卷规格表和开放式弹簧卷说明(下面)中找到。

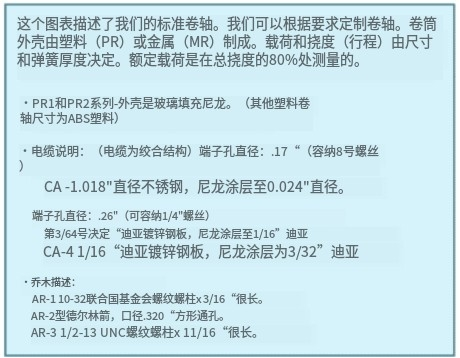

开放式弹簧卷筒选择图(请参阅下面的图表“规格表和卷筒说明”)您可以“点击”下面的规格表中的各种零件编号以查看高分辨率负载与挠度图表或点击这里:

开式弹簧卷轴规格表

封闭弹簧卷-塑料结构

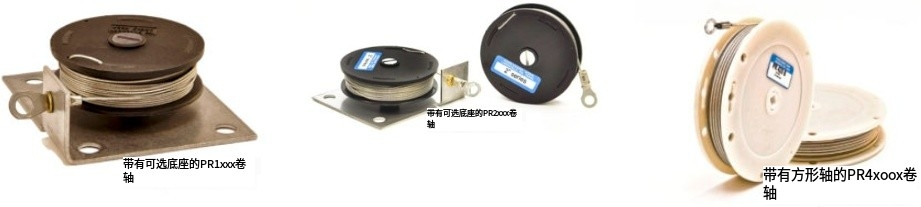

我们提供三种风格的弹簧加载电缆收缩卷轴与塑料盒。

• 小型封闭式卷轴系列
• 寻回犬系列
• 封闭式卷筒系列

一个封闭的卷轴只是一个开放的卷轴在一个封闭的信封或包装。对于封闭式卷筒，唯一可用的功能是从电缆中直线拉出，在缩回位置，电缆被封闭在外壳中。所附的卷轴可在一系列负载和扩展。封闭的卷轴可以通过将其放入腔内，通过可以提供的安装板或在某些情况下使用通孔来安装。

弹簧卷的负载、延伸特性和容量随所用弹簧的不同而不同。对于给定的最大扩展，可以通过改变宽度来改变负载。卷轴配有附加电缆，其长度等于最大可用电缆延伸。可根据需要选择其他长度的电缆。

弹簧卷的应用通常是那些需要长挠度与负载成比例的应用。它们包括闭门器，计数器平衡器，绳索牵引器，零售显示防盗，工具平衡器或持有人等用途。
