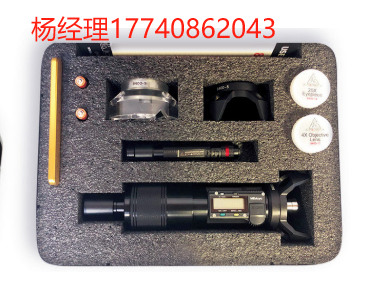

8400K 光学深度测微仪套件
- 光学深度测微仪
- 三腿测微仪底座
- 四腿测微仪底座
- 丙烯酸 V 型块测微仪底座
- 10X 目镜
- 20X 目镜
- 10X 物镜
- 4X 物镜
- LED 手电筒
- 划痕样品板
- 泡沫衬垫携带箱
消除“维修或更换”决策过程中的猜测,通过识别可以安全维修并恢复使用的部件来节省资源,从而避免不必要的更换成本。

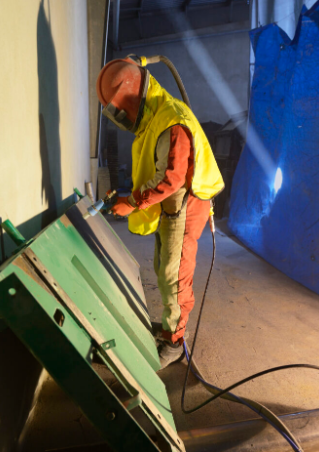

应用重点:混合和喷砂
在大多数情况下,轻微的表面损坏不会影响飞机的性能或安全。修复凹痕、凹坑和划痕通常是允许的。常见的修复方法是抚平受损区域的边缘,以防止腐蚀或将来开裂。抛光、混合、喷砂、抛光和喷丸的应用不同,但它们的相似之处在于它们都去除材料以形成光滑的表面。在开始此过程之前,了解两件事至关重要:可修复的限制是什么,以及损坏的深度。如果坑的最深部分为 0.004 英寸,则将其混合仍会留下 0.004 英寸的凹陷。如果划痕已经渗透到涂层到贱金属,它在喷砂后仍然会暴露出来。没有必要在超出限制的损坏上浪费时间。不管为什么,如果一个部件需要更换,最好立即知道。在维修情况下,准确知道要去除多少材料非常有帮助,以免无意中去除太多而影响维修。正确的处置是关键。这就是为什么光学千分尺是“维修或更换”决策的理想工具。
如何运作
光学千分尺使用焦点来测量深度,或两点之间的垂直距离。
首先,通过聚焦在受损区域旁边的表面(表面 A)上,为测量建立一个起点或“零点”。对焦后,按下按钮将数字显示归零。
接下来,专注于受损区域(表面 B)的最底部,并从数字显示屏记录损伤的深度。
技术信息
精度:+
/- 0.001 英寸(0.02 毫米)
/- 0.001 英寸(0.02 毫米)
测量范围:
100X-200X 放大倍率:最大 0.2500 英寸
40X-80X 放大倍率:最大 1.2500 英寸
视场:
0.04 英寸 – 0.18 英寸直径
