如何运作
光学千分尺使用焦点来测量深度，或两点之间的垂直距离。
首先，通过聚焦在受损区域旁边的表面（表面 A）上，为测量建立一个起点或“零点”。对焦后，按下按钮将数字显示归零。
接下来，专注于受损区域（表面 B）的最底部，并从数字显示屏记录损伤的深度。

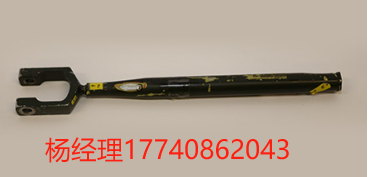

控制臂
这根 Bell 206 控制杆的损坏位于小直径曲线上，靠近凸起区域。这使得技术人员无法将坑规定位在受损区域进行测量。因此，这个特性必须在R&R比较中完全省略。 然而，在实验室支架上使用光学千分尺，技术人员能够在 0.0140 英寸处重复测量损伤深度。

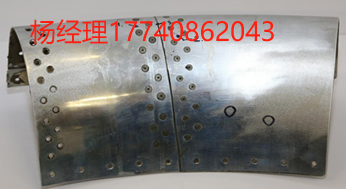

喷气整流罩
对这个弯曲部分的损伤的深度测量范围从低 0.0090 英寸到高 0.0110 英寸不等，而光学千分尺能够保持更严格的公差，范围更窄，从低 0.0095 英寸到高 0.0105 英寸。这个结果反映在主要R&R研究报告的结果中，其中光学测微计在对弯曲喷气罩进行的所有测量中，在可重复性和再现性方面都有显著更好的结果。

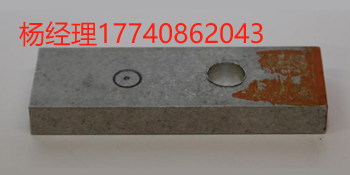

盲孔
在这种情况下，报告表明，深度测微计在重复性和再现性方面的表现都优于光学千分尺。然而，这是误导性的，因为坑规也给出了不准确的测量结果。坑的几何形状阻止了坑规的锥形探头到达最深的部分。补充研究报告中的结果显示，从坑规测量的平均深度为 0.0200 英寸，而光学千分尺的平均深度测量为 0.0850，或更深 400%。Pit Gages 存在非常现实的风险，即因不良数据和误报而进行不当处置。
技术信息
精度：+
/- 0.001 英寸（0.02 毫米）
/- 0.001 英寸（0.02 毫米）
测量范围：
100X-200X 放大倍率：最大 0.2500 英寸
40X-80X 放大倍率：最大 1.2500 英寸
视场：
0.04 英寸 – 0.18 英寸直径

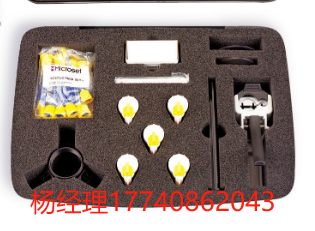

50ML 复模套件
- 50ML 胶枪
- 50ML 复模材料（5 支）
- 50ML 喷嘴包（50 支/包）
- 背衬片（50 张/包）
- 背衬纸（100 张/包）
- 可调角度台座
- 高脚三脚架测微仪底座
- 泡沫衬垫携带箱
