Rheotherm流量开关提供可靠的开关保护
液体或气体服务的类型。从对极低流量过程添加剂的严格监控到大型水或空气管线中的流量保护损失，我们可以处理大多数流量开关应用。由于这些设备中没有移动部件，它们的长期可靠性得到了保证。危险场所选项(防爆、本质安全)也可用。与所有Rheotherm流量仪表一样，这些设备受到ISO-9001:2015认证质量保证计划的保护。
流量开关在调节系统中流体的流速方面起着重要的作用。它们通过向另一个系统元件(通常是泵)发送跳闸信号来执行该功能，该另一个系统元件通过根据需要修改流体流速来做出响应。流量开关也用于指示某些过程条件，如流量/无流量，通过将它们连接到指示灯或声音警报来提醒操作人员。
每个流量开关都有一个设定点，即最大或最小流量。设定点通常是用户可调节的。当介质流量达到现有设定值时，开关提示泵(或其他机构)打开或关闭。该开关可以设置为从低到高触发(例如，当流量从0到任何流量时触发)或从高到低触发(例如，当流量从任何流量值到0时触发)，以匹配过程要求。这一系列事件导致流速的增加或减少，这取决于应用的要求。
Rheotherm在线流量开关用于监控的部分流体类型:
- 氨
- 阻沫的
- 氩
- 丁烷
- 二氧化碳
- 一氧化碳
- 氯
- 煤气
- 焦炭气体
- 柴油废气
- 消化气体
- 乙烷
- 乙醇
- 乙烯
- 氯化铁
- 火炬气
- 废气
- 氟气
- 燃料
- 氦
- 烃气
- 氢氟硅酸
- 液态氯
- 甲烷
- 天然气
- 氧
- 丙烷蒸汽
- 丙烯
- 二氧化硫
- 六氟化钨
- 没有活动部件

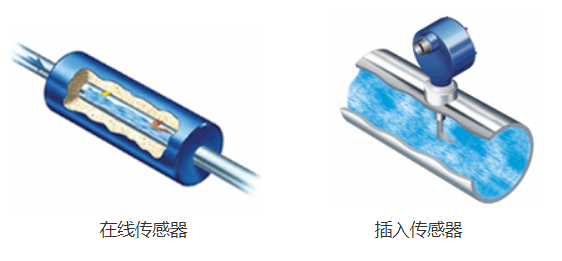

- 独家在线TU传感器
- 高级信号处理电子学
- 现场可调开关点
- 免维护
- 易于安装
- 润湿材料的选择
- 长期可靠性
| Standard | Options | |
| Temperature | Process: 0 – 140°F (-18 – 60°C) Environment: 0 – 120°F (-18 – 50°C) | Inline: -20 – 350°F (-30 – 175°C) Probe: -20 – 400 °F (-30 – 200 °C) |
| Pressure | 0 – 1,000 PSI | Up to 30,000 PSI |
| Calibration Accuracy | ± 1% of reading typical | |
| Response Time | 1 sec. ; 3 – 5 sec. typ. (63% of range); | Time constant/delay option |
| Repeatability | ± 0.5% of reading | |
| Standard | Options | |
| Line Sizes | Inline sensor (flow range dependent): – Capillary; – 1/16”; 1/8”; 3/16”; 1/4” – 3/8”; 1/2”; 5/8”; 3/4”; 1” Probe sensor: Pipe/Duct from 1.5” – 72” (round, square, rectangular) | Other sizes via fittings/adapters |
| Process Connection | Inline sensor: Plain tube stubs suitable for compression fittings Probe sensor: 1″ MNPT | – MNPT; – Tri-Clover (Sanitary); – SS Flange (1/2” – 2”); Most other fittings available |
| Wetted Material | 316 SS | – Hastelloy C-276®; – Monel®; – Alloy 20; – Titanium; – Tantalum; – Inconel |
| Standard | Options | |
| Enclosure | Sensor: – Inline – PVC – Probe – NEMA 4X (junction box) Electronics: – Integrated – NEMA 4X Cast Aluminum – Remote – NEMA 4 | Inline sensor: Stainless steel Remote electronics: – Stainless steel – NEMA 7 Explosion-proof |
| Hazardous Environment | Remote electronics with 100FS only FM Approved for: – Class I, Div. 1, Groups A,B,C,D – Class I, Zone 1, IIB+H2 (US) – Class II, Div. 1, Groups E, F, G – Class III, Div. 1 | |
| Outputs | Single SPDT Form C relay (10A, 125 VAC) | Remote electronics with 100FS only – Second independent SPDT relay – DPDT relay – Time delay on switch |
| Input Power | 110/230 VAC ±10V | 24 VDC ±4V (200 mA) |
| TUBE SIZE | ||||||||||
| FLOW RATE LIMITS | C | 1/16 | 1/8 | 3/16 | 1/4 | 3/8 | 1/2 | 5/8* | 3/4* | 1* |
| Extended Maximum | 2 | 60 | 500 | 0.4 | 1 | 2.5 | 4.6 | 8 | 10 | 20 |
| Normal Maximum | 1 | 30 | 250 | 0.25 | 0.5 | 1 | 2 | 3.5 | 4.5 | 8 |
| Normal Minimum | 0.03 | 0.8 | 6 | 0.008 | 0.01 | 0.03 | 0.05 | 0.2 | 0.3 | 0.5 |
| Extended Minimum | 0.007 | 0.05 | 3 | 0.002 | 0.006 | 0.01 | 0.02 | 0.07 | 0.1 | 0.2 |
| cc/min | GPM | |||||||||
