导航级加速度计
适用于轨道、结构监测、无人机、钻井、指向系统、光学系统、陆地稳定、航空和海洋导航
导航系统用石英摆式加速度计
InnaLabs®导航级加速度计专注于一致的可靠性和长期稳定性，使其成为高档导航应用的最佳解决方案，这一地位至今仍未受到挑战。
性能统计数据
- 输入范围+/- 60g
- 一年重复性< 600ppm
- 温度灵敏度<180 ppm/°C
推荐的传感器

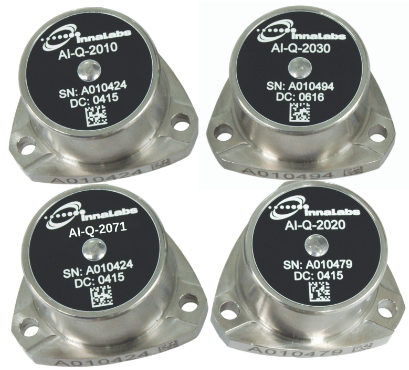

AI-Q-2010 AI-Q-2020 AI-Q-2030

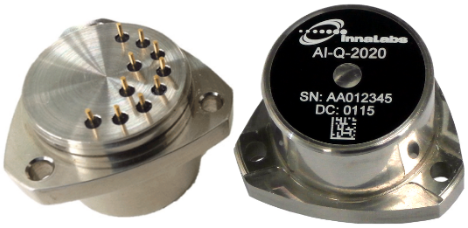

AI-Q-2020
导航级性能加速度计
高性能的传感器
AI-Q-2020采用石英Flexure技术，可提供真正的导航级性能。AI-Q-2020具有内部温度传感器，允许用户进行温度校准和补偿，增强温度下的偏置，比例因子和轴不对中性能。
关键性能
- 导航级性能
- 高输入范围
- 模拟电流输出
- 温度变化下稳定性高
- 高可靠性
- 内部温度传感器热补偿
- 模拟电流输出
- 双内置自检
技术规范
| 单位 | 数值 | |
| 产品特性 | ||
| Input Range* | g | ±60 |
| Bias | mg | <4 |
| One-year Composite Repeatability | µg | <220 |
| Temperature Sensitivity | µg/°C | <30 |
| Scale Factor | mA/g | 1.2 to 1.46 |
| One-year Composite Repeatability | ppm | <500 |
| Temperature Sensitivity | ppm/°C | <180 |
| Axis Misalignment | µrad | <2000 |
| One-year Composite Repeatability | µrad | <100 |
| Vibration Rectification | µg/g2 RMS | ≤40 (50-500 Hz) ≤60 (500 – 2,000 Hz) |
| Intrinsic Noise | µg RMS | ≤7 (0.1-10 Hz) ≤70 (10-500 Hz) ≤1,500 (1500-10,000 Hz) |
| 环境 | ||
| Operating Temperature | °C | -55 to +95 |
| Shock | g | 250 |
| Vibration Peak Sine | g, Hz | 15g @ 20 to 2000 Hz |
| Resolution/Threshold | µg | <1 |
| Bandwidth | Hz | >300 |
| 温度模型 | ||
| Yes | ||
| 电子特性 | ||
| Quiescent Current per Supply | mA | ≤16 |
| Quiescent Power @±15VDC | mW | ≤480 |
| Input Voltage | VDC | ±13 to ±28 |
| 机身参数 | ||
| Weight | g | 71±4 |
| Diameter below mounting surface | mm | Ø 25.45 Max |
| Height – bottom to mounting surface | mm | 14.58 Max |
| Case Material | 300 Series Stainless Steel | |
* AI-Q-2120是商用替代产品，测量范围为±15g
应用领域
AI-Q-2020是广泛的现代、高科技和精确制导系统的理想选择。
商业替代方案是AI-Q-2120，它基于相同的设计和生产过程，具有相同的性能参数，但测量范围仅限于15g。
- -陆运和海运车辆
- -惯性导航系统(INS)
- -惯性测量(IMU)
- -姿态和航向参考系统
- -石油钻井行业定向系统
- -列车和铁路测量系统
- -机器人系统控制
- -飞机、无人机和直升机
