测量级加速度计AI-Q-710
适用于轨道和结构监测，无人机，钻孔，指向系统和光学系统
inalabs®测量级加速度计提供紧凑，坚固的外壳，提供超高的振动和抗冲击能力。这些型号具有广泛的民用应用，如高速车辆控制传感器，地震传感器和结构完整性监测器。
性能统计数据
- 输入范围+/- 30g
- 一年重复性< 1200ppm
- 温度灵敏度< 200ppm /°C

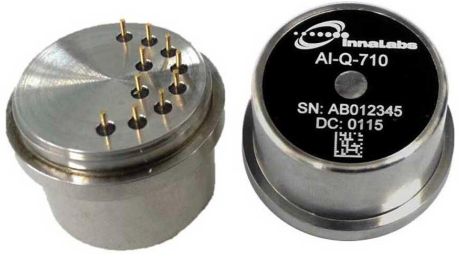

AI-Q-710测量级加速度计
高性能的加速度计
AI-Q-710是一款测量级加速度计，采用石英Flexure技术制造。由于其模拟电压输出和出色的长期可重复性，AI-Q-710是要求苛刻的空中，陆地和海洋应用的最佳解决方案。
关键性能
- 战术级表现。
- 良好的偏见。
- 高输入范围。
- 温度变化下稳定性高。
- 可靠性高。
- 内部温度传感器热补偿。
- 紧凑，坚固的设计。
技术规范
| 单位 | 数值 | |
| 产品性能 | ||
| Input Range | g | ±30 |
| Bias | mg | <8 |
| One-year Composite Repeatability | µg | <1200 |
| Temperature Sensitivity | µg/°C | <70 |
| Scale Factor | mA/g | 1.23 to 1.43 |
| One-year Composite Repeatability | ppm | <1200 |
| Temperature Sensitivity | ppm/°C | <200 |
| Axis Misalignment | µrad | <2000 |
| Vibration Rectification | µg/g2 RMS | <50 (50-200 Hz) <100 (200-750 Hz) <150 (750-2000 Hz) |
| Intrinsic Noise | µg RMS | <7 (0-10 Hz) <70 (10-500 Hz) <1500 (500-10000 Hz) |
| 环境 | ||
| Operating Temperature | °C | -55 to +96 |
| Shock | g | 250 |
| Vibration Peak Sine | g, Hz | 25g @ 20 to 2000 Hz |
| Resolution/Threshold | µg | <1 |
| Bandwidth | Hz | >300 |
| 温度模型 | ||
| Yes | ||
| 电子性能 | ||
| Quiescent Current per Supply | mA | <16 |
| Quiescent Power @±15VDC | mW | <480 |
| Input Voltage | VDC | ±13 to ±28 |
| 机身参数 | ||
| Weight | g | 53 ± 2 |
| Diameter below mounting surface | mm | Ø 25.45 Max |
| Height – bottom to mounting surface | mm | 14.2 Max |
| Case Material | 300 Series Stainless Steel | |
* AI-Q-810是商用替代产品，测量范围为±15g
应用领域
AI-Q-710是广泛应用的理想选择。AI-Q-810是一种具有±15g有限测量范围的替代方案。
- -汽车测试仪器。
- -制动系统减速。
- -桥梁和建筑物的摇摆和倾斜监测。
- -工业和机器人控制。
- -陆地车辆导航。
- -地铁和火车乘坐舒适性控制。
- -海洋钻井平台运动监测。
