INGENERIC FAC

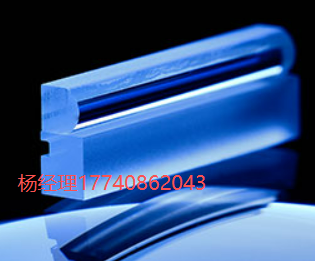

在高功率半导体激光器的光束整形系统中，最重要的光学元件是快速轴准直（FAC）光学元件。这些透镜由高品质玻璃制成，具有非球面（柱面）表面。其高数值孔径可将整个激光二极管输出准直，保证卓越的光束质量。高透光率和优异的准直特性确保半导体激光器光束整形的最高效率。
INGENERIC FAI
通过快速轴成像（FAI）透镜，发射器可以直接成像到光纤或目标平面。INGENERIC 的 FAI 透镜设计针对该特定应用进行了优化，实现高效且无像差的发射器成像。
产品范围
为了为您的应用提供最佳解决方案，INGENERIC 提供现成的快速轴准直（FAC）光学元件系列。多年的研发使我们能够为不同应用提供优化的非球面透镜。基于成熟技术和丰富经验，我们还能提供带 90° 偏转 的 FAC 透镜。
在长度或支撑结构方面，透镜可根据您的具体需求进行定制。详情请参见 INGENERIC 产品数据表中的技术规格。
优势
- 应用优化设计
- 高数值孔径（NA 0.8）
- 衍射极限准直
- 透光率高达 99%
- 极高的精度和均匀性
- 大批量生产工艺经济高效
- 可靠且稳定的质量
质量
我们执行严格的质量控制政策。通过在与工业实际应用条件完全相同的环境中对透镜进行测试，我们确保在光学元件在您的现场按预期应用时，测试结果与实际效果一致。结合我们先进的制造技术，这保证了光学元件具有无与伦比的准直和均匀化特性。
我们的产品组合节选
Lens type: FAC made of K-VC89 | NA | EFL (mm) | BFL (mm) | L (mm) | H (mm) | CT (mm) | D (mrad) |
|---|
| Standard Products | |||||||
| FAC06-150 | 0.60 | 0.15 | 0.03 | tbd | 0.70 | 0.22 | 4.60 |
| FAC08-300 | 0.80 | 0.30 | 0.075 | tbd | 0.50 | 0.40 | 2.30 |
| FAC08-320 | 0.80 | 0.32 | 0.083 | tbd | 0.57 | 0.43 | 2.10 |
| FAC08-360 | 0.80 | 0.36 | 0.11 | tbd | 0.70 | 0.45 | 1.90 |
| FAC07-400 | 0.70 | 0.40 | 0.11 | tbd | 0.70 | 0.50 | 1.73 |
| FAC05-500 | 0.50 | 0.50 | 0.105 | tbd | 0.60 | 0.70 | 1.34 |
| FAC07-500 | 0.70 | 0.50 | 0.11 | tbd | 0.90 | 0.70 | 1.34 |
| FAC08-600 | 0.80 | 0.60 | 0.14 | tbd | 1.00 | 0.83 | 1.20 |
| FAC07-700 | 0.70 | 0.70 | 0.14 | tbd | 1.00 | 1.00 | 1.00 |
| FAC08-900 | 0.80 | 0.90 | 0.09 | tbd | 1.50 | 1.50 | 0.80 |
| FAC08-920 | 0.80 | 0.92 | 0.18 | tbd | 1.50 | 1.30 | 0.80 |
| FAC08-1000 | 0.8 | 1.00 | 0.165 | tbd | 1.60 | 1.50 | 0.70 |
| FAC06-1100 | 0.60 | 1.10 | 0.16 | tbd | 1.50 | 1.69 | 0.65 |
| FAC06-1200 | 0.60 | 1.20 | 0.10 | tbd | 1.50 | 1.97 | 0.60 |
| FAC08-1200 | 0.80 | 1.20 | 0.10 | tbd | 1.90 | 1.97 | 0.60 |
| FAC05-1500 | 0.50 | 1.50 | 0.09 | tbd | 1.50 | 2.47 | 0.48 |
| FAC08-1500 | 0.80 | 1.50 | 0.09 | tbd | 2.30 | 2.47 | 0.48 |
| FAC07-2000 | 0.70 | 2.00 | 0.096 | tbd | 2.80 | 3.41 | 0.36 |
| FAC07-2500 | 0.65 | 2.50 | 1.124 | tbd | 3.50 | 2.47 | 0.29 |
| FAC08-2800 | 0.80 | 2.80 | 0.095 | tbd | 4.00 | 4.84 | 0.26 |
| Special Solutions | |||||||
| FAC08-600 | 0.80 | 0.60 | 0.16 | tbd | 1.00 | 0.80 | 1.20 |
| FAC06-1500 | 0.60 | 1.50 | 0.97 | tbd | 2.30 | 0.95 | 0.48 |
| FAC053-1500 | 0.53 | 1.50 | 0.92 | tbd | 2.00 | 1.05 | 0.48 |
| FAC03-2300** | 0.30 | 2.30 | 0.97 | tbd | 1.5 | 1.00 | 0.40 |
Lens type: Special Products | NA | EFL (mm) | BFL (mm) | L (mm) | H (mm) | CT (mm) | Mag. | Image Dist. [mm] | D (mrad) | Material |
|---|
| FAI065-M200-80 | 0.60 | 0.38 | 0.075 | tbd. | 1.00 | 0.55 | 200 | 80 | 0.48 | K-VC89 |
除了我们的标准产品系列外，我们还设计和制造定制 FAC 透镜，经过优化以满足您应用的特定需求。为了简化安装，我们还提供带额外安装面和/或支撑结构的 FAC 透镜，可充分利用我们的自动化安装技术！
自动化组装的优势
- 通过使用相机系统实现最高精度和可重复性
- 手工操作无损伤风险
- 手工操作过程中使用的组装设备无损伤风险
- 位置精度达到微米级
- 在洁净环境中进行组装和包装
- 尺寸进行 100% 测量
- 包装可用于自动化零件取放
