德国 INGENERIC GmbH 慢速轴准直 Slow-Axis Collimation, SAC 单透镜 准直 透镜 Single SACs
慢速轴准直（Slow-Axis Collimation, SAC）
INGENERIC SAC 光学元件是一种高效的手段，用于形成半导体激光器慢轴方向的光束。它可以作为单片柱面透镜阵列提供，也可作为单透镜用于单发射器的准直。光学元件的非球面设计保证了高效的光束准直。此外，透镜的精确中心定位和低楔形误差确保快速轴性能不受影响。我们所有的光学元件均采用高品质光学玻璃制造。
产品范围
为了为您的应用提供最佳解决方案，INGENERIC 提供现成的慢速轴准直（SAC）光学元件系列。透镜的长度和支撑结构可根据您的具体需求进行定制。
优势
- 透光率高达 99%
- 完美可重复性
- 死区最小化
- 极高的精度和均匀性
- 定制化方案，非经常性工程成本低
- 大批量生产工艺经济高效
- 可靠且稳定的质量
质量
我们执行严格的质量控制政策。通过在与工业实际应用条件完全相同的环境中测试透镜，我们确保光学元件在您现场使用时，性能与测试结果一致。结合我们先进的制造技术，这保证了光学元件具有无与伦比的准直和均匀化特性。
请参阅我们的数据表获取当前产品范围。除了现成的标准产品外，我们还设计并制造专门适合您应用的慢轴准直器。欲了解更多信息，请联系服务团队。
Slow-Axis Collimation
Lens type | NA | EFL (mm) | PE (mm) | L (mm) | H (mm) | CT (mm) |
|---|
| Pitch: 200 µm | ||||||
| SAC-010-200 | 0.10 | 1.00 | 0.20 | tbd | tbd | 1.00 |
| Pitch: 400 µm | ||||||
| SAC-015-400 | 0.13 | 1.50 | 0.40 | tbd | tbd | 1.00 |
| SAC-029-400 | 0.07 | 2.90 | 0.40 | tbd | tbd | 1.00 |
| Pitch: 498 µm | ||||||
| SAC-028-498 | 0.07 | 2.80 | 0.49 | tbd | tbd | 1.00 |
| Pitch: 500 µm | ||||||
| SAC-022-500 | 0.11 | 2.20 | 0.50 | tbd | tbd | 1.00 |
| SAC-026-500 | 0.09 | 2.60 | 0.50 | tbd | tbd | 1.00 |
| SAC-030-500 | 0.08 | 3.00 | 0.50 | tbd | tbd | 1.00 |
| SAC-033-500 | 0.07 | 3.30 | 0.50 | tbd | tbd | 1.00 |
| SAC-035-500 | 0.07 | 3.50 | 0.50 | tbd | tbd | 1.00 |
| SAC-037-500 | 0.07 | 3.70 | 0.50 | tbd | tbd | 1.00 |
| SAC-039-500 | 0.07 | 3.90 | 0.50 | tbd | tbd | 1.00 |
| SAC-040-500 | 0.06 | 4.00 | 0.50 | tbd | tbd | 1.00 |
| SAC-042-500 | 0.06 | 4.20 | 0.50 | tbd | tbd | 1.00 |
| SAC-045-500 | 0.05 | 4.50 | 0.50 | tbd | tbd | 1.00 |
| Pitch: 710 µm | ||||||
| SAC-058-710 | 0.05 | 5.8 | 0.71 | tbd | tbd | 1.00 |
| Pitch: 1000 µm | ||||||
| SAC-035-1000 | 0.14 | 3.50 | 1.00 | tbd | tbd | 1.00 |
| SAC-060-1000 | 0.08 | 6.19 | 1.00 | tbd | tbd | 1.00 |
| SAC-069-1000 | 0.07 | 6.90 | 1.00 | tbd | tbd | 1.00 |
| SAC-073-1000 | 0.07 | 7.30 | 1.00 | tbd | tbd | 1.00 |
| SAC-080-1000 | 0.06 | 8.25 | 1.00 | tbd | tbd | 1.00 |
| SAC-100-1000 | 0.05 | 10.30 | 1.00 | tbd | tbd | 1.00 |
请参阅我们的数据表获取当前产品范围。除了现成的标准产品外，我们还设计并制造专门适合您应用的慢轴准直器。如需了解更多信息，请联系服务团队。
Single SACs
10
25
50
100
25
50
100
Lens Type Single SAC | EFL [mm] | CA max. for NA [mm] | H** max. [mm] | L* [mm] | CT [mm] |
|---|---|---|---|---|---|
| S-SAC-F3.7 | 3.7 | 2.20 | 2.3 | tbd. | 1.0 |
| S-SAC-F8.0 | 8.0 | 2.60 | 3.0 | tbd. | 1.0 |
| S-SAC-F12 | 12.0 | 5.00 | 6.0 | tbd. | 1.9 |
| S-SAC-F20 | 20.0 | 7.24 | 7.5 | tbd. | 2.0 |
| S-SAC-F37 | 37.0 | 7.50 | 7.68 | tbd. | 1.5 |
技术规格
- EFL：有效焦距 @ 808 nm
- CA：有效孔径
- NA：数值孔径
- Coating：标准 AR 780-1020 nm 或按需求定制
- Transmission：> 99%
- L*：长度 1.0…14.0 mm（±0.10 mm，可按客户要求定制）
- H**：高度 1.0 mm 至表格中最大高度

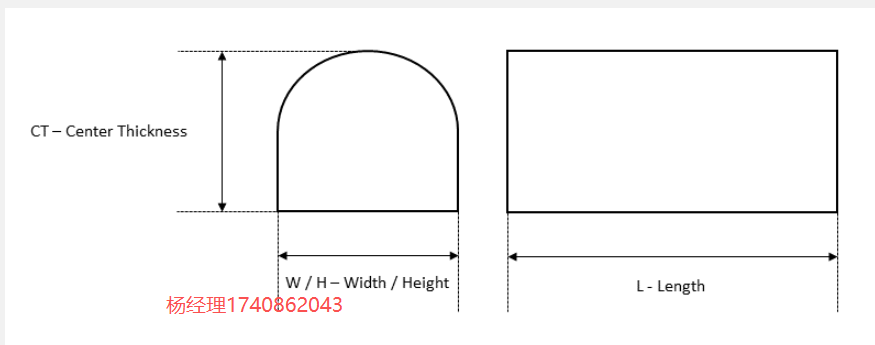

- CT：中心厚度（±0.02 mm）
