德国INGENERIC定制透镜，光束变换光学器件，与高功率二极管激光阵列的快轴和慢轴的光束参数乘积（BPP）相匹配

德国INGENERIC 定制透镜，光束变换光学器件，与高功率二极管激光阵列的快轴和慢轴的光束参数乘积（BPP）相匹配

INGENERIC beamPROP

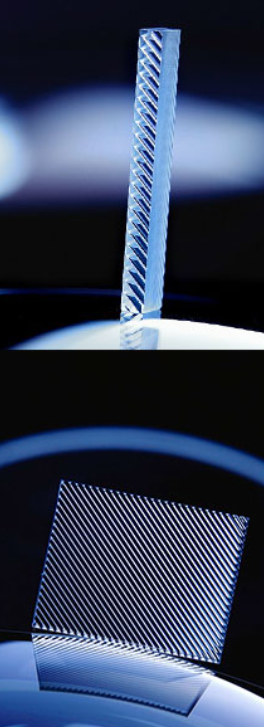

INGENERIC beamPROP 是一种透镜阵列，它与高功率二极管激光阵列的快轴和慢轴的光束参数乘积（BPP）相匹配。

beamPROP 是

这两种应用都对组件提出了很高的要求，INGENERIC 出色的制造技术满足了这些要求，保证了二极管激光器的最高效率。

通过 beamPROP 背后的四个主要功能实现最高的光束质量：
通过最小化过渡区完全利用孔径
通过最高水平的精度和单个小晶片的均匀性实现最小的像差
通过定义的中心厚度精度实现发射器的精确旋转
由于正面和背面的精确位置，指向误差最小

组件

	发射器数量	我们`最大`	聚乙烯（mm）	NA 慢轴	NA 快轴	CT （毫米）	L （毫米）	高（mm）


波长 400-500 nm
BProp-A-400	25	0.20	0.40	< 0.07	0.5	1.46	待定	> 0.7
波长 780-1080 nm
BProp-A-200**	47	0.10	0.20	< 0.06	0.4	1.4	待定	> 0.7
BProp-A-400*	25	0.20	0.40	< 0.07	0.5	1.5	待定	> 0.7
BProp-A-500*	19	0.20	0.50	< 0.10	0.6	1.9	待定	> 0.7
波长 1000-1300 nm
BProp-A-500 型	19	0.20	0.50	< 0.10	0.6	1.91	待定	> 0.7
波长 1250-1750 nm
BProp-A-500 型	19	0.2	0.50	< 0.10	0.6	1.92	待定	> 0.7
波长 1700-1970 nm
BProp-A-500 型	19	0.2	0.50	< 0.10	0.6	1.93	待定	> 0.7

所有波长均可用于各种间距 – 根据要求。

**测试示例：978 nm;100μm 发射器宽度;FA 发散度 = 67° （1/e²）;FAC07-300 号;90% 功率外壳。

**测试示例：940 nm;100μm 发射器宽度;FA 发散度 = 43° （1/e²）;FAC06-150;90% 功率外壳。

模块

	发射器数量	我们`最大`	聚乙烯（mm）	NA 慢轴	EFL FAC [毫米]	宽（mm）	L （毫米） ***	高（mm）


波长 400-500 nm
BProp-M-300-400 型	25	0.20	0.40	< 0.07	0.30	2.10	12.0	1.20
波长 780-1080 nm
BProp-M-150-200 型	47	0.10	0.20	< 0.06	0.15	2.00	12.0	1.20
BProp-M-300-400 型	25	0.20	0.40	< 0.07	0.30	2.10	12.0	1.20
BProp-M-300-500 型	19	0.20	0.50	< 0.10	0.30	2.50	12.0	1.20
波长 1000-1300 nm
BProp-M-300-500 型	19	0.20	0.50	< 0.10	0.30	2.50	12.0	1.20
波长 1250-1750 nm
BProp-M-300-500 型	19	0.20	0.50	< 0.10	0.30	2.50	12.0	1.20
波长 1700-1970 nm
BProp-M-300-500 型	19	0.20	0.50	< 0.10	0.30	2.50	12.0	1.20

所有波长均可用于各种间距 – 根据要求。

支撑、长度和高度可根据要求为组件定制：
支撑的标准高度：0.5mm，其他可定制解决方案（0.5-1.5mm）

L=12mm 为佳，可根据要求提供 6-14mm

为了实现简单可靠的安装，我们提供 INGENERIC beamPROP 作为一套完整的套件，带有预对准的 FAC 和 beamPROP 阵列。受益于我们的自动化装配过程。

自动化装配的优势

使用摄像系统实现最高的精度和可重复性
人工处理过程没有损坏风险
在手动处理过程中使用的组装设备没有损坏风险
位置精度在微米范围内
在清洁环境中组装和包装
100% 尺寸测量
可用于自动零件移除的包装
