德国INGENERIC定制透镜、微透镜阵列、能够将阵列的形状精度保持在亚微米范围内
具有卓越形状精度的微透镜阵列用于可靠性和最高效率是关键标准的应用。它们的范围从激光均匀化的光纤耦合光束转换到相同波长的激光堆栈的有效组合。阵列的横向尺寸从微观尺度的几毫米到宏观尺度的 45 毫米不等。阵列结构的尺寸通常在亚毫米范围内。 凭借其独特的生产技术，INGENERIC 能够将阵列的形状精度保持在亚微米范围内。定制微透镜阵列是 INGENERIC 的日常业务：从透镜设计、原型制造和小批量生产到批量生产。
- 优势
- 卓越的光束整形
- 高效转化和均质化
- 整体式结构
- 由于最小化的过渡区，传输率最高
- 400um 的典型刻面
- 长期稳定性
定制微透镜阵列
球面和非球面微透镜阵列
具有球面或非球面曲率的透镜阵列的主要应用是成像和照明以及激光的有效准直。镜头孔径从 0.125 mm 到 3.0 mm 都是可能的。高填充因子和最小盲区可实现独特的光束整形结果。
大多数球面和非球面微透镜阵列都是定制的解决方案，专为满足客户的个性化需求而设计和制造。我们设法制造具有以下典型特征的微透镜阵列：
- 材质：光学玻璃（高折射率材料）
- 最大阵列尺寸：约 45.0 x 45.0 mm
- EFL：0.25 …5.0 毫米
- 镜片直径： 0.125 …3.0 毫米
- 镜头孔径：圆形、矩形
- 排列方式：线性、六边形
- 每个阵列的小透镜数量：5 …2000
- 螺距： 0.125 …4.0 毫米
- 间距精度：25 mm 宽 < 2 μm
- 形状精度：< 250 nm
- EFL 容差：< 1% *
- 应用：例如 VCSEL、光纤、波导阵列的准直
- 盲区：< 10 μm
- CT 精度：< 20 μm
*） 高相对半径公差 （ < 0.2% ）

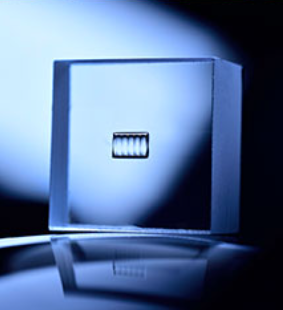

示例产品：
示例安排：
圆柱形微透镜阵列
圆柱形微透镜阵列用于高功率二极管激光束的转换。INGENERIC 微型圆柱形阵列因其无像差的图像和最佳的光效率而脱颖而出。确保这些特性的事实是极高的间距可重复性和透镜元件之间的最小死区。由于形状精度高，阵列显示出极其稳定的焦点位置。
- 材质：光学玻璃（高折射率材料）
- 最大阵列尺寸 40.0 x 40.0 mm
- EFL： 1.0 …35.0 毫米
- 螺距： 0.2 …5.0 毫米
- 间距精度：25 mm 宽 < 2 μm
- 形状精度：< 100 nm
- EFL 容差：< 1%
- 小透镜之间的过渡区：< 10 μm
- 应用 i. e.均质 < 2kW
