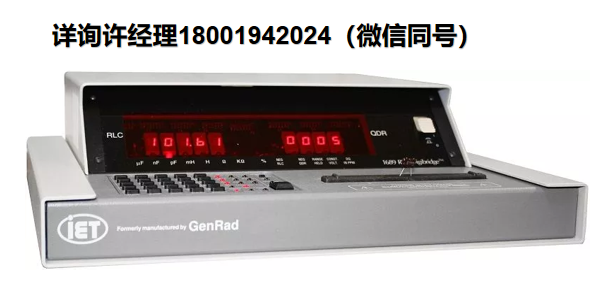

IET Labs Inc GenRad 1689 and 1689M精密阻抗计
GenRad 1689 and 1689M Precision Impedance (LCR) Meter
- 交流电阻、低频电感和电容测量的世界标准
- 0.02%的测量精度和+/- 0.0001 Df
- 可编程频率12赫兹至100千赫兹
- 计量环境中广泛接受的阻抗计
- 1689有一个内置的4终端开尔文夹具，用于测试轴向和径向组件
- 1689M有四个BNC连接器，用于各种标准附件
为什么要买GenRad 1689 and 1689M精密阻抗计
- 电感标准的校准，例如GenRad/IET 1482，通过转移方法
- 电容标准和十进制箱的校准
- Df测量精度低至0.0001
- 高可靠性和出色的稳定性
- 需要高精度或低Df测量的组件和传感器制造
GenRad 1689和1689M精密阻抗(LCR)计(RLC Digibridge)
GenRad 1689精密阻抗计为您最苛刻的应用提供最佳性能，无论是计量、生产测试、进货检验、元件设计和评估、过程监控还是介电测量。这是一个多功能的，全功能的专利的基于微处理器的无源元件测试仪，可安装在机架上，(1689M)型号。
GenRad 1689精密阻抗计是一个复杂的，微处理器控制的测试仪，带来了新水平的灵活性，简单性和准确性的阻抗测量。这是一款高性能自动化测试仪，具有一系列可编程测试频率和测试电压，以及自动限值比较、自动参数选择、远程可编程、自动宁滨和自动调零功能。
1689M精密阻抗计提供了强大的功能组合，旨在最大限度地提高所有测试环境中的生产率。
- 阻抗(RLC)测量精度为0.02%。
- D和Q测量值为0.0001。
- 从12Hz到100kHz的可编程测试频率，实现最大的测试通用性。
- 5mV至1.275V的可编程测试电压允许在制造商指定的精确电压水平下进行测试。
- 两种可选的测量模式:连续测量模式和触发测量模式，每种模式均提供平均值，确保阻抗测量的灵活性
- 可选的升级IEEE-488.2接口支持远程编程和数据采集
- IET Digibridge LabView驱动程序2012年8月对于1689-9640 ieee接口
- 广泛的测量参数选择允许您使用熟悉的设备。
- 一个完整的五位LED显示屏用于RLC测量，一个四位读数用于D和
- q测试，自动同时显示每次测量的测试结果。
- 保护开尔文测量技术保护测量的完整性。
- 自动自检和诊断检查保持可靠、无错误的运行。
GenRad 1689阻抗计基本规格参数：
测量参数:C/D、L/Q、R/Q或C/R(串联或并联)
测试频率:500多个可编程测试频率(12Hz至100kHz) 0.01%精度.
外加电压:5mV至1.275V(可按5mV步进编程).
测量速度:高达每秒19次测量。
精确度:(主要参数)基本RLC 0.02%。(二级参数)基本DQ 0.0001
精确度计算器
使用此链接快速确定1689 Digibridge上给定测量的精度
1689精度计算器
阻抗范围：
| 参数 | 直读范围 | 比率和DQ(PPM) |
| R | 0.00001ω至99999kΩ | 0.00010μω至9999.9GΩ |
| L | 0.00001小时至99999小时 | 0.00010小时至9999.9小时 |
| C | 0.00001pF至99999μF | 0.00010aF至9999.9F |
| 带C的r | 0.0001ω至9999kΩ | 未扩展 |
| 带C的d | 0.0001到9999 | 1到9999 ppm |
| 带R或L的q | 0.0001到9999 | 1到9999 ppm |
GenRad 1689-9750 (M)阻抗计标准配件
1689-0120 1689说明手册
4200-0300交流电源线
1689-9602 BNC至BNC延长电缆
NIST可追溯校准证书
