DirectShear-2D是一款双轴、仪器级、坚固、高带宽、高分辨率的硅微机械差动电容壁剪切应力传感器，适用于亚音速和跨音速应用。
该传感器系统能够对平均和波动壁剪切应力进行局部、非侵入性的矢量测量，以表征地面测试设施中的复杂边界层流动。
如果不对非定常、复杂、三维流动的特性和动力学进行大量研究，就无法开发出效率更高的下一代飞行器。具体而言，高效亚音速飞机设计中的一些最困难的问题与减少粘性阻力的流量控制技术有关。需要对表面摩擦进行时间分辨测量，以量化各种飞机上发生的导致阻力和燃料消耗增加的三维流动中存在的潜在过渡和湍流物理。
功能
微机械浮动元件剪切应力传感器
时间分辨二维直接壁剪切应力测量
紧凑、坚固的传感器封装，用于嵌入式安装

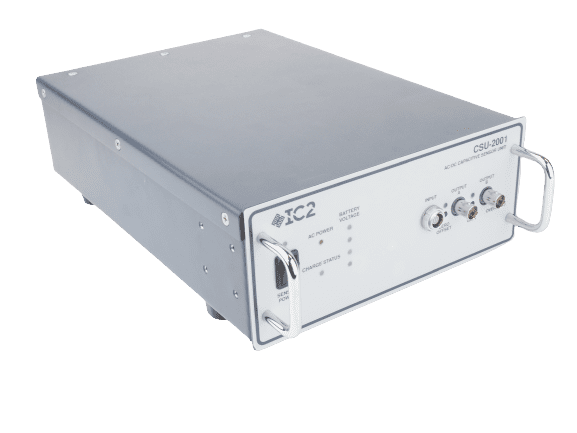

优化的传感器控制单元，可实现高动态范围和高带宽
两种传感器型号可满足不同的灵敏度/带宽应用
测量平均量和波动量的能力
集成可充电锂离子电池系统可最大限度地降低电源线噪音
多引脚屏蔽传感器连接器提供电源电压和载波信号
系统状态和电池电压LED指示灯
优势
壁剪切应力的直接测量——无需传热校准（更改、推广、无需现场）
非侵入性——最小流量干扰
同时测量平均和波动壁剪切应力
高分辨率、动态范围和带宽
高度准确的定量测量
在任意流动中放置以测量壁剪切应力矢量的能力
应用
任意流动中点矢量壁剪切应力的测量
低速风洞
仪器级皮肤摩擦传感
空气动力学阻力研究
流分离检测
风洞仪器
传感器头外壳详细信息
非侵入式——背面接触，流量干扰最小
标准不锈钢圆柱形外壳，可提供或不提供肩部和键对齐以及可拆卸电缆
可提供多种传感器头形状因素、材料和饰面，以满足安装要求。
可提供定制外壳/材料
2种传感器型号可用于不同的应用（请参阅规格表）
| Model | Shear Stress (Pa) | Bandwidth (kHz) | Sensitivity (mV/Pa) | Resolution (mPa) | Element Size |
|---|---|---|---|---|---|
| CS-2110 | 50 | 1.5 | 30 | 0.2 | 2mm x 2mm |
| CS-2210 | 300 | 5 | 1 | 2 | 1mm x 1mm |
建议使用电容式传感器控制单元进行交流和直流测试/校准时使用以下附加部件和规格：
2–带BNC连接器的RG58同轴电缆
数据采集系统（DAQ）-交流/直流测量
传感范围：±1、±5、±10V–取决于传感器（见数据表）
分辨率：18+位
采样频率：
传感器输出和模数转换器（ADC）之间的传感器相关w/模拟滤波器
100+kS/s w/o模拟滤波器
数字万用表-仅限直流测量
6.5位数字，带电源线循环（PLC）集成
DAQ或PC连接（例如GPIB）
